2.3 Кинематическая схема ровничной машины
Передача движения рабочим органам ровничной машины Р-260-5 показана на кинематической схеме, представленной на рис. 8. В кинематической схеме ровничной машины предусмотрены сменные шестерни.
Для изменения общей вытяжки в вытяжном приборе, что необходимо для получения ровницы заданной линейной плотности, а также для изменения разложения общей вытяжки на частные служат вытяжные сменные шестерни: Zr для изменения частной вытяжки в выпускной зоне и Zp для изменения частной вытяжки в питающей зоне вытяжного прибора. С увеличением числа зубьев вытяжной шестерни zв1 вытяжка уменьшается, а линейная плотность ровницы увеличивается.
Крутку ровницы изменяют с помощью сменной крутильной шестерни Zк, установленной в передаче от главного вала к валу верхнего конического барабанчика и далее к вытяжному прибору. При ее смене меняется скорость выпуска ровницы вытяжным прибором, что при постоянной частоте вращения веретен приводит к изменению крутки ровницы. Число зубьев крутильной шестерни прямо пропорционально скорости выпускного цилиндра. Повышение скорости выпускного цилиндра вызывает увеличение длины выпускаемой ровницы и при том же числе оборотов веретен крутка ровницы уменьшается, а производительность машины увеличивается. При смене крутильной шестерни меняются также частота вращения катушек и скорость перемещения верхней каретки, что позволяет сохранить постоянство натяжения ровницы при наматывании.
Натяжение ровницы изменяют с помощью сменной мотальной шестерни Zм. Это шестерня установлена в передаче от нижнего конического барабанчика к дифференциальному механизму. При ее смене меняется частота вращения катушек, что при постоянной скорости выпуска приводит к изменению натяжения ровницы. Мотальная шестерня влияет на добавочную скорость вращения катушек, и ее меняют только тогда, когда скорость наматывания ровницы не соответствует скорости выпуска, т.е. при чрезмерном или недостаточном натяжении ровницы. Это возможно, когда диаметр катушки не соответствует нормальному.
Для изменения скорости перемещения верхней каретки, что необходимо для изменения шага укладки ровницы на катушку по вертикали при изменении линейной плотности вырабатываемой ровницы, служит сменная подъемная шестерня ZП. Она установлена в передаче от вала нижнего конического барабанчика к подъемному валу. Число зубьев этой шестерни прямо пропорционально скорости движения каретки и обратно пропорционально корню квадратному от линейной плотности ровницы.

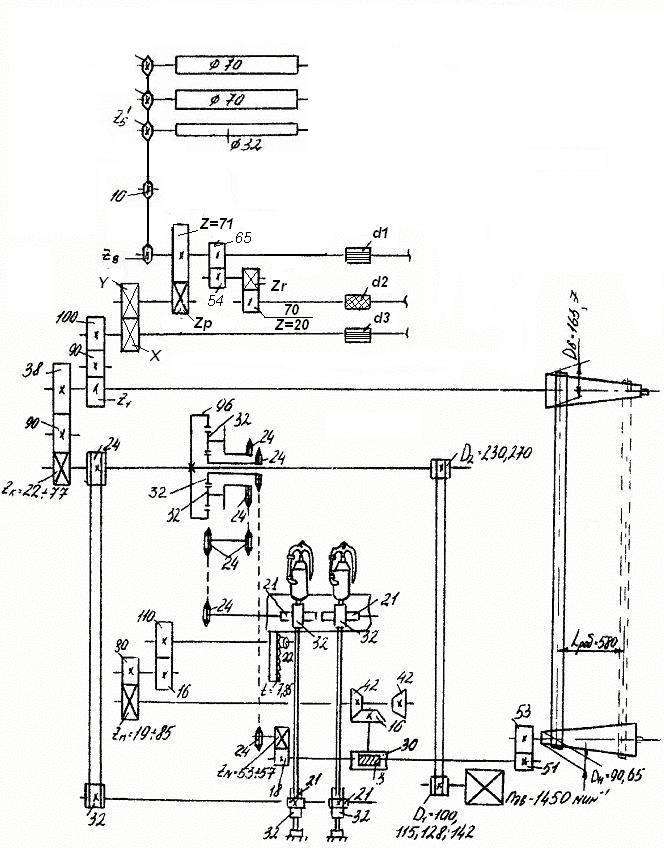

Рис. 8. Схема кинематическая ровничной машины Р-260-5.
3 Практическая часть
3.1 Наматывание ровницы. Условия наматывания
3.1.1 Цель и сущность наматывания.
Сущность наматывания ровницы заключается в навивании ее на цилиндрическую поверхность с определенной закономерностью расположения витков и слоев.
Цель наматывания – получение плотной компактной паковки, по возможности большей вместимости, удобной для транспортировки, хранения и последующего разматывания ровницы без ущерба для ее качества.
К мотальному механизму предъявляют следующие общие требования:
1) механизм должен сообщать нитеводителю (каретке) закон движения, определяемый требуемой формой намотки;
2) механизм должен обеспечить определенное соответствие между скоростью продукта и скоростью наматывания, в противном случае продукт будет либо чрезмерно натянут, что может вызвать обрывность, либо провисать, что даст слабую и неплотную намотку;
3) конструкция механизма должна предусматривать возможность регулирования в определенных пределах размаха нитеводителя (каретки).
Наматывание ровницы на катушку осуществляется за счет разности частот вращения катушек и рогулек (веретен).
