13. Принцип действия управляемых шунтирующих реакторов на основе вакуумно-реакторных групп (ушрв).

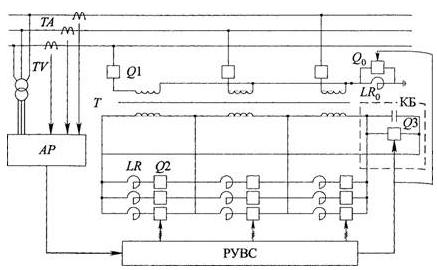

Р исунок 1 – Схема УШРВ

Принцип работы. При изменении напряжения на шинах ПС (или передаваемой по линии мощности) автоматический регулятор АР с помощью распределителя управляющих воздействий РУВС подключает или отключает ступенями необходимое количество реакторных секций, воздействуя тем самым на потребляемую реактивную мощность и обеспечивая содержание напряжения в заданных уставкой пределах. Регулятор имеет два канала:

• медленнодействующий канал при незначительных изменениях напряжения. Канал настроен так, чтобы отрабатывать два максимума суточного графика нагрузки с минимальным количеством коммутаций вакуумных выключателей.

• быстродействующий канал, вступающий в работу при существующем увеличении напряжения или по команде внешних автоматизированных систем, например при гашении дуги подпитки в паузе ОАПВ. Полный диапазон изменения реактивной мощности обеспечивается за время около 0,2 с.

Отметим, что включение реакторов осуществляется с использованием в РУВС элемента синхронизации коммутации вакуумных выключателей, обеспечивающего подключение реакторов без переходного процесса. При отключении реакторов из-за наличия «тока среза» Q2 могут возникнуть перенапряжения, которые ограничиваются ОПН и (или) Л С-цепями. При регулировании напряжения выключатель Q3 постоянно включен. При этом вторичные обмотки трансформатора замкнуты в треугольник, а конденсаторная батарея КБ не используется.

При гашении дуги подпитки в паузе ОАПВ поврежденной фазы линии используется способ несимметричного управления реакторов фаз, описанный выше. Этот способ реализуется отключением однополюсных выключателей Q2 и выключателя Q3, который вводит в разомкнутый треугольник вторичных обмоток трансформатора конденсаторную батарею КБ мощностью около 5% мощности УШРВ. Для защиты УШРВ при КЗ в различных элементах используются стандартные защиты, воздействующие на отключение основного выключателя Q1.

Отметим, что для гашения дуги подпитки можно использовать традиционный способ, при котором в нейтраль трансформатора на время гашения дуги подключается реактор LR0 с помощью выключателя Q0, а на вторичной стороне включаются реакторы LR всех трех фаз выключателями Q2 и выключателем Q3 размыкается треугольник обмоток (батарея КБ отсутствует). При этом, как и с обычными ШР, образуемая четырехлучевая звезда скомпенсирует паразитные емкости и погасит дугу подпитки в месте КЗ.

14. Классификация и области применения преобразователей напряжения в схемах устройств facts.

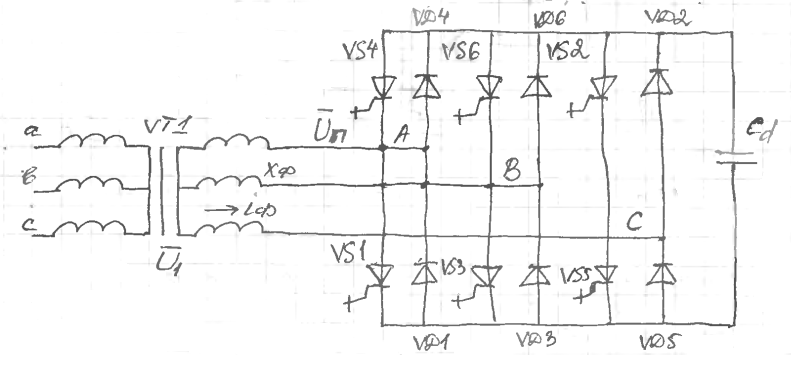

3 схемы: Однофазная мостовая, трехфазная мостовая двух-уровневая схема, трехфазная мостовая трех-уровневая схема

Длительность открытия каждого ключа = Т/2

Импульсы управления поступают на запираемые тиристоры со сдвигом 60градусов (Пи/3)

С очередностью 1-2-3-4-5-6

При таком управлении на зажимах a, b, c формируется напряжении в виде прямоугольников амплитудой Ud (Напряжения конденсатора)

Напряжение сети U1

Uп напряжение преобразователя

Iф ток фазы

β угол между напряжения сети и преобразователя

В обычной трех-фазной мостовой схеме потенциалы фазы (например точки А) изменяются относительно минусовой шины источника питания.

Прямая значения от нуля до амплитуды напряжения источника питания, в зависимости от того включен верхний ключ или нижний в трех-уровневой схеме число ключей в 2 раз больше, соответственно потенциал точки А может принимать значения относительно шины отрицательной полярности 0, когда включены тиристоры 3 и 4, напряжение суммарное, когда включены тиристоры 1 и 2, и удвоенное когда включены тиристоры 2 и 3.

Недостаток: увеличение кол-ва ПП ключей и усложнение схемы, с целью выравнивания напряжения между отдельными ключами.

Область применения:

Статические компенсаторы реактивной мощности (СТАТКОМ), управляемые устройства продольной компенсации (УУПК), объединенные регуляторы потоков мощности (ОРПМ) и т.д.
