Оглавление

\ 2

1.Защита от включения тиристоров по аноду (dU/dt). 3

5. Схема и принцип работы двухуровнего преобразователя напряжения с трансформаторным соединением (понятия не имею. Аня) 5

6. Способы ограничения нарастания прямого тока при включении тиристора (эффект dI/dt) 7

7. Принцип построения и работы многоячейкового преобразователя напряжения 8

8. Последовательное соединение силовых тиристоров. Способы выравнивания напряжения. 9

9. Принцип действия УШР на основе тиристорно-реакторных групп (УШРТ). 11

10. Назначение, принцип действия и рабочие характеристики СТАТКОМ (статический синхронный компенсатор). 12

11. Принцип действия управляемого тиристорами трансреактора (УТРТ). 14

12. Типы, характеристики и область применения силовых полупроводниковых ключей в электроэнергетике. 16

13. Принцип действия управляемых шунтирующих реакторов на основе вакуумно-реакторных групп (УШРВ). 22

14. Классификация и области применения преобразователей напряжения в схемах устройств FACTS. 23

15. Перечислите способы повышения нагрузочной способности линии по нагреву 24

16. Запишите формулу для определения предельной по условию статической апериодической устойчивости передаваемой мощности для длинных линий. 24

17. Изобразите мостовую схему однофазного инвертора напряжения и объясните назначение в этой схеме обратного диода 25

19. Изобразите схему и объясните принцип работы Тиристорно-управляемого последовательного конденсатора. 27

20. Объясните зависимость между коэффициентом модуляции и частотным спектром напряжения на выходе полумостового инвертора напряжения с ШИМ. 28

21. Дайте определение натуральной мощности. 28

22. При каких длинах линии может осуществляться передача электроэнергии переменным током в 29

23. Принцип действия ШИМ 30

24. ССПК 31

25. Накопитель энергии 32

26. Зависимость между частотой несущего сигнала и …. 32

\

1.Защита от включения тиристоров по аноду (dU/dt).

Если в момент времени протекания через тиристор малого обратного тока к нему приложить допустимое прямое напряжение, нарастающее со скоростью, превосходящей прямое значение, то тиристор включится без подачи отпирающего импульса на его управляющий электрод. Произойдет включение по аноду вследствие эффекта dU/dt.

Процесс включения тиристора по аноду в этом случае будет происходить следующим образом. В закрытом состоянии вблизи переходов (p-n) образуются области объёмных зарядов. Толщина области пропорциональна . Наличие слоя объемного заряда между нейтральными слоями можно упрощено интерпретировать как наличие плоского конденсатора, имеющего емкость С. Учитывая, что емкость плоского конденсатора пропорциональна его толщине, приходим к выводу, что тиристор в закрытом состоянии эквиваленте конденсатору с емкостью . Однако если к конденсатору приложить изменяющееся во времени напряжение, то через него потечет ток

Следовательно, при приложении к тиристору напряжения, нарастающего со скоростью dU/dt, в нем возникает ток . Этот ток оказывает на тиристор такое же действие, как и ток управления, и, если введенный током заряд превысит значение , тиристор перейдет в открытое состояние. Для тиристоров включение таким образом является нежелательным процессом (так как степень локальности при этом гораздо выше, чем при включении по управляющему электроду), и для его исключения применяются меры технологического характера повышающие стойкость тиристоров к dU/dt, а при применении тиристоров предусматриваются схемные решения.

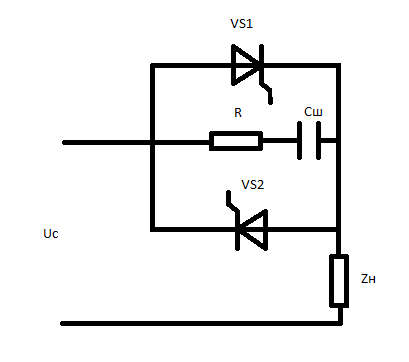

Ввод шунтирующей емкости. Величины соотносятся выражением

«Пр- пробивное значение ,критическая скорость»

2. Принцип действия управляемого реактора с подмагничиванием постоянным током (ушрп)

Управляемые реакторы типа УШРП различают по способу подмагничивания, конструкции, режимам намагничивания и компенсации высших гармоник тока, генерируемых самим устройством. Существуют три основных вида подмагиичивания реакторов: продольное, поперечное и кольцевое. При продольном, поперечном и продольно-поперечном подмагничивании мощные реакторы имеют магнитопроводы стержневого типа (шихтованные или стыковые), которые могут выполняться как плоскими, так и пространственными или симметричными. Реакторы с кольцевым подмагничиванием конструктивно напоминают электрическую машину с заторможенным ротором. Для ограничения уровня высших гармоник, выходящих из реакторов в сеть, помимо фильтров применяют специальные схемы соединения обмоток, расщепление магнитопровода, специальные режимы намагничивания, немагнитные зазоры на пути рабочего магнитного потока и т.д.

Работа магнитного усилителя основана на нелинейности характеристики намагничивания магнитопровода. На крайних стержнях магнитного усилителя находится рабочая обмотка, которая состоит из двух катушек, соединённых последовательно. На среднем стержне размещается обмотка управления из большого количества витков W=. Если ток в неё не подаётся, а к рабочей обмотке, соединённой последовательно с нагрузкой, подведено переменное напряжение U~, то из-за малого количества витков W~ магнитопровод не насыщается, и почти всё напряжение падает на реактивном сопротивлении рабочих обмоток Z~. На нагрузке в этом случае выделяется малая мощность.

Если теперь пропустить по обмотке управления ток Iу, то даже при небольшом его значении (из-за большого W=), возникает насыщение магнитопровода. В результате реактивное сопротивление рабочей обмотки резко уменьшается, а величина тока в цепи — увеличивается. Таким образом, посредством малых сигналов в обмотке управления можно управлять значительной величиной мощности в рабочей цепи магнитного усилителя.
