Оборудование вертолетов для стрельбы из стрелкового оружия

1. Для обеспечения безопасности и удобства стрельбы из стрелкового оружия вертолеты Ми-8т и некоторые другие оборудованы специ­альными шкворневыми установками (кронштей­нами).

На вертолете Ми-8т шкворневые установки расположены:

— у входной двери — для стрельбы из пуле­мета Калашникова (ПК) или после замены шкворневой головки — из автомата или ручного пулемета Калашникова;

— у второго и пятого смотровых окон (блистера) на левом борту и у первого, второго и пятого смотровых окон на правом борту — для стрельбы из автомата или ручного пулеме­та; с установки у первого правого смотрового окна после замены головки можно вести огонь из пулемета Калашникова (ПК).

2. В комплект оборудования вертолета Ми-8т для стрельбы из стрелкового оружия входят:

— одна ферма и ограждение для обеспечения стрельбы через входную дверь;

— две шкворневые головки для ПК;

— пять шкворневых головок для автомата (ручного пулемета);

— пять стоек для шкворневых головок уста­новок, расположенных у смотровых окон;

— шесть взаимозаменяемых гильзосборников для автомата (ручного пулемета);

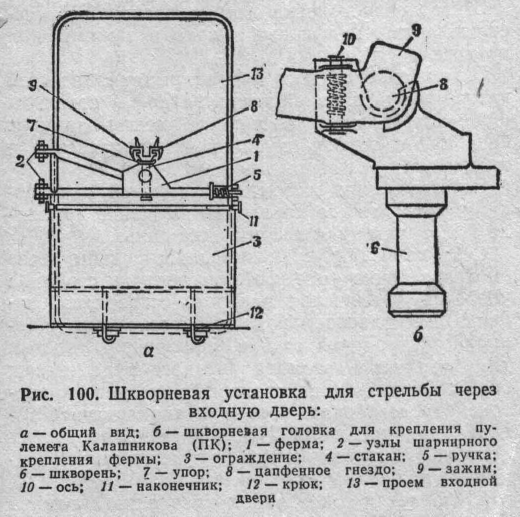

• два гильзосборника для ПК. 3. Шкворневая установка для стрельбы через входную дверь (рис. 100) состоит из фермы, узлов шарнирной

подвески фермы, шкворневой го­ловки для крепления ПК или автомата (руч­ного пулемета), ограждения (шторки), гильзо­сборника и страховочного пояса.

На ферме имеются стакан для крепления шкворневой головки и упоры для ограничения поворота головки в горизонтальной плоскости;

ручка с пружиной и выступом для перевода ус­тановки из походного положения в боевое, из боевого в походное и фиксирования ее в боевом положении.

Шкворневая головка для крепления ПК име­ет шкворень, цапфенные гнезда и зажимы для крепления ПК.

Ограждение служит для закрывания нижней части проема входной двери во время стрельбы и предотвращения выпадания ленты наружу. Оно имеет трубку с наконечниками сверху и крюки для крепления в проеме двери.

Гильзосборник состоит из стальной окантов­ки, хомута для его крепления на шейке прикла­да ПК, двух рамок и сумки для гильз.

4. Шкворневая установка для стрельбы через смотровое окно (рис. 101) состоит из стойки с упорами ограничения поворота шкворневой го­ловки в горизонтальной плоскости, узла шар­нирного крепления стойки, шкворневой головки для крепления автомата (ручного пулемета) и гильзосборника. На установку у первого право­го смотрового окна может устанавливаться го­ловка для крепления ПК, при этом патронная коробка во время стрельбы удерживается од­ним из пулеметчиков.

Шкворневая головка для крепления автомата (ручного пулемета) имеет: шкворень; упоры для ограничения поворота головки в вертикаль­ной плоскости; ложе; откидную планку, которая откидывается назад при присоединении ручного пулемета; две щечки с пружиной; зажимное устройство с ручкой и кулачком; на правой щечке прилив с отверстием для крепления гиль­зосборника с помощью его наконечника.

Щечки под действием пружины при ручке, поднятой вверх, раскрыты и позволяют поло­жить цевье автомата (ручного пулемета) на откидную планку (ложе).

При повороте ручки сверху вниз до упора кулачок расширяет ниж­ние части щечек и они, поворачиваясь на осях, обжимают цевье оружия.

5. Шкворневые установки позволяют вести огонь из стрелкового оружия в следующих сек­торах (см. таблицу):

№ по пор.	Наименование шкворневых установок	Секторы обстрела
		в горизон­тальной плоскости	в верти калькой плоскости, гр. мин
			вверх	вниз
1	Левая передняя (у вход­ной двери — обозна­чена надписью «ДВ»): из пулемета Калаш­никова ....	81°	+ 3°40	— 54°30
	из автомата и руч­ного пулемета .	81°	+4°30	— 55°00
2	Левая средняя (у вто­рого блистера — «2Л») : из автомата и руч­ного пулемета	20°	+3°00	— З6°10
3	Левая задняя (у пято­го блистера — «ЗЛ») : из автомата и руч­ного пулемета	63°	+ 4°10	— 29°30
4	Правая передняя (у пер­вого блистера — «1ПР»): из автомата и руч­ного пулемета	56°	+4°40	— 18°30
	из пулемета Калаш­никова	66°	+2°00	—35° 10
5	.... Правая средняя (у вто­рого блистера — «2ПР»): из автомата и руч­ного пулемета	31°	2°00	— 30°30
6	Правая задняя (у пято­го блистера — «ЗПР»): из автомата и руч­ного пулемета	68°	+3°40	— 31°00

Ограничение поворота оружия в горизонталь­ной и вертикальной плоскостях на каждой уста­новке достигается за счет специальных регули­ровочных упоров. Каждая установка предназна­чается для ведения огня через определенное смотровое окно и имеет на шкворневой головке и стойке соответствующую надпись. В целях предотвращения прострела конструкции верто­лета перестановка шкворневых установок (осо­бенно головок) не допускается. Замена головок у входной двери и у первого правого блистера для стрельбы из ПК на головку для стрельбы из автомата (ручного пулемета) и наоборот производится борттехником.

6. Смотровые окна, у которых расположены шкворневые установки, открываются внутрь и фиксируются в верхнем положении.

7. Шкворневые установки обычно находятся в походном положении или могут отделяться от вертолета и храниться в специальном чемодане,

8. В грузовой кабине вертолета установлена сирена для подачи звуковых сигналов десанту и имеется дополнительная точка для подключе­ния специального переговорного устройства к внутривертолетному переговорному устройству и связи экипажа вертолета с командиром де­санта.
