3. Тік жағаны құрастыру

Бұйымда тік жағаларды мойын ойындысына қондыру барысында 2 тәсілге бөледі: кесілген және тұтас пішілген.

Жанап тұратын тік жаға

↑АА₁ = 3,0 ÷ 4,0 см; (Сурет 10)

← А₁В = L_{арт.бой.мой.ой.}+ L_{алд.бой.мой.ой.} – (0,2 ÷ 1,2)

В_ст = А₁А₂ = ВВ₁ = 3,0 ÷ 6,0

← А₂А₃ = 2,0 см

Төменгі қондыру сызықты доғаланған сызықпен сәндейміз.Үстіңгі сызықты модель бойынша сәндейміз.

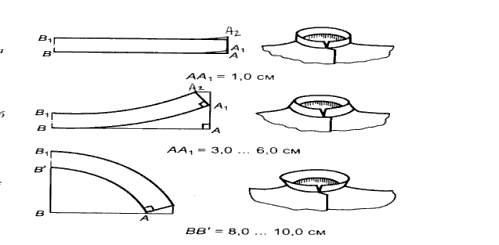

Сурет 10

Алшап тұратын тік жаға

↑ВВ₁ = 8 ÷ 10 см

№60 билет

1. Антропометриялық нүктелердің түрлері.

Адам денесi мен оның (антропометриялық) бөлiктерiн өлшеудiн үш тәсiлi бар:

бiрiншi тәсiл арқылы тiк немесе көлденен жазықтықтағы кез келген нүктелер арасының ара қашықтық проекциясын өлшейдi;

екiншi тәсiл арқылы екi нүкте аралығының ең қысқа ара қашықтығын өлшейдi;

үшiншi тәсiл арқылы дене бiтiмiнiң үстiн өлшейдi.

Антропометриялық өлшем бағдарламасы киiмдi конструкциялау мақсатына арналған (60-70) сандарына өлшемдiк белгiлердiң үлкен сандар қамтиды.

Антропометриялық нүктелер сипаттамасы

Антропометриялық өлшеуді денеде негізгі антропометриялық нүктелерді белгілеуден бастайды. Негізгі нүктелер ол: мойындық, мойының негізгі нүктесі, иықтық, қолтық ойындысының артқы бұрышы, бел нүктелері

2. Әйелдер иық бұйымының БКсында қынамалы және белі кесілген силуэтті безендіру.

Қынама силуэт: 4 осьтік сызық түсіреміз:

а) ↓Г₆ нүктесінен в) Г₅ нүктесінен → Г₁Г₅ = 3-4

б) ↓а₂ нүктесінен г) Ц_л немесе иық бүкпесінен Ц_л = 0,4·Шс

ІІ-ші формуланы қолданамыз:

∑В = Т₁(Т₁₁)Т₈ – (Ст + Пт);

∑В/4

Бүкпенің ұзындығы ≈ 10 см ↑↓ бел сызығынан.

Жан тігістің осьтік сызығы:

→ББ₂ = ГГ₅ (ГГ₂) + (ББ₁ –ГГ₀ )/2;

Бел сызығы кесілген:

Бүкпелер жартылай қынама силуэттегідей, үш осьтік сызықтармен сәнделеді.

Артқы бой 0,25 х ∑В;

Алдыңғы бой 0,35 х ∑В;

Жан тігісі 0,4 х ∑В;

Жан тігістің осьтік сызығы:

→ББ₂ = ГГ₅ (ГГ₂) + (ББ₁ –ГГ₀ )/2;

Бөксенің ені: ∑В = (Сб + Пб) – Б₁Б₃;

Белі кесілген сызық макетті әдіспен орындалады, жан тігісі алдын-ала сәнделеді.

3. Өңірлердің түрлерін құрастыру және түймелікті көрсету

Өңірдің түрлері:

Қысқа – өңірдің ені болмайды (сыдырма немесе бау).

Бір өңірлі – жакет, пиджа, «Ә», «Е» - 3 см көйлек, жейделер - 2÷2,5 см пальто – 4 см.

Екі өңірлі – пальто, «Ә», «Е», «Б» - 6÷8 см;жакет, пиджак – 6 см.

Ассиметриялық түймелік. Сызбада түймеліктің орналасуына, өңірдің еніне және түймеге байланысты болады. Түймеліктің ұзындығы ... + 0,5 см = 3 + 0,5 = 3,5Мойын ойындыны тереңдетеміз ↓А₅А₅' = 1÷1,5 см.
