3. Тірегі кесінді қайырмалы жағаны құрастыру.
↑АА1 = 1 ÷ 3 см
А1В = Lарт.бой.мой.ой.+ Lалд.бой.мой.ой
↑ВВ1 = Вст = 2,5 ÷ 3,5 см
↑А1А1'= ВВ1 = Вст
вв'= вв''= 0,5
В1В2 = жағаның ені = 5 ÷ 8 см.
Тірегі кесінді жағаны құрастыру кезде, біріншіден қайырманы құрастырады, содан кейін тіректі тұрғызады.
ОВ=7,0-8,0 см
В3А= В2А
1-2= 0,5-1,5 см
1-3=1-2
ВВ2=3,5-8,0 см
ВВ1=АА2=2,5-4,0 см
В1А2 – мойын ойындысына тіректі қондыру сызығы. Тіректі мойын ойындысына қондыру ұзындығын, бұйымның мойын ойындысының ұзындығына байланысты алынады. Тіректің ұшы моделге байланысты безендіріледі

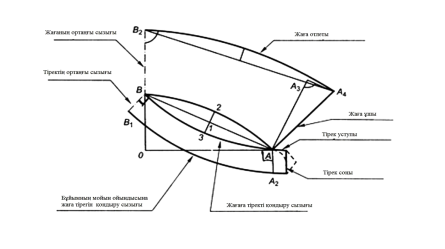

Сурет 3 - Тірегі кесінді жағаның сызбасы
№59 билет
1.Әйелдер иық бұйымында тордың алдын ала есебін орындау
Сызбаның алдын-ала есебі
а1а2 = 0,9Шг + (СгІІ – СгІІ) = 0,9 + (48,4 – 44,4) = 19,2
аа2 = А0а1 – (А0а + а1а2) = 46 – (17,8 + 19,2) = 46 – 37 = 9
100% – 10 см
Шартты белгiлер |
Атаулар |
Орналасуы |
А |
Жоғары тұсы |
Көздiк–құлақтық көлденең жағдайдағы басты өлшеудiң жоғары нүктесi |
Б |
Мойын |
Жетiншi мойын омыртқа остi өсiндiнiң төбесi |
В |
Мойынның негiзделу нүктесi |
Мойын айналымының иық ылди сызығымен қиылысуы |
Г |
Бұғаналық |
Бұғананың төс ұшының жоғарғы нүктесi |
Д |
Жоғары төстiк |
Кеуденiң жармалық сызығында бөлiндiнiң орталығы |
Е |
Орта кеуделiк |
Кеудемен бiрге төртiншi қабырға шемiршегiнiң жоғарғы шетiнен жiктелу деңгейiндегi кеуденiң орта сызығында |
Ж |
Акромиальдық иықтық |
Жауырынның акромиальды өсiндiсi жанғы шетi жағындағы бiраз шығыңқылық нүктесi |
З |
Иықтық |
Иықтық буындарды теңдей бөлетiн тiк жазықтықты жауырыннын акромиальдық өсiндiсiнiң жоғарғы сыртқы шетiнiң қиылысындағы |
И |
Кәрi жiлiктiк |
Кәрi жiлiк басының жоғарғы нүктесi |
К |
Емiзiктiк |
Емiзiк орталығында |
Л |
Остисттiк – мықын алды |
Мықын сүйегiнiң жоғарғы алдыңғы бiраз шығыңқы түскен нүкте алды |
М |
Тiзе |
Тiзе тостағаншасының орталығы |
Н |
Қолтық астының орта бұрышы |
Қолдың қалпындағы қолтық ойындысының алдыңғы шетпен қалыптасқан доғаның жорғарғы нүктесi. Доға биiктiгiн дәл анықтау үшiн түзеуге қажеттi, қалыңырақ ет астында жасырын жатқан нүкте |
О |
Қолтық астының артқы бұрышы |
Қол түсiру қалпында қолтық ойындының артқы шетпен қалыптасқан доғасының жоғары нүкте |
100% – 10 см
50% – х см, х = 500/100 = 5 см
100% – 10 см
50% – х см, х = 200/100 = 2 см
Шартты белгілер және символикалар
ОК – конструкцияның негізі болып есептеледі (основа конструкции). Бұл жерде тұлғаға минимальді қосымшалар беріледі. Дұрыс дем алу үшін, ғылыми зерттеуде қолданылады.
БК – базалық конструкция. Осы конструкцияда нақты силуэтке қосымшалар беріледі. Сызбада жан және етек сызықтары болмайды.
ИМК – алғашқы модельдік конструкция (исходная модельная конструкция), бел сызықтарымен, бел бүкпелерімен болады. Бірақ модельдік ерекшеліктерсіз.
МК – модельдік конструкция. Бұл конструкция ИМК негізінен жобаланады, әртүрлі модельдік ерекшеліктермен (иініш, рельефтер) болады.
Тордың енін табу үшін 2 тәсіл қолданылады.
А0а = СгІІ + Пг = 46 + 10 = 56
А0а = Шс + Пс = 17,8 + 2,4 = 20,2
а1а2 = 0,9 Шг + (СгІІ – СгІ) + Пn = 19,2 + 1,8 = 21
