1. Қондырмалы жеңнің қолтық ойындысымен байланысы және қолданылатын өлшемдерімен, қосымшылардың түрлері.

Қондырма жең үш түрге бөлінеді:

Бір тігісті

Екі тігісті (жоғарғы және төменгі бөліктен, алдыңғы және артқы бөліктен)

Үш тігісті

Жеңді құрастыру үшін керекті өлшемдер: О_п, Д_рук, О_зап

Керекті қосымшалар: П_оп, П_озап

Қолтық ойындының сызбадан ұзындығын өлшейміз:

Д_пр = Д_{пр.арт.б.}+Д_{пр.алд.б.}= П₁₁П₃ГГ₂ + П₅4П₆2Г₂ = 45

Түп биіктігін табамыз: В_ок = О₁О₂

П₁₁ және П₅ нүктелерді түзу сызықпен қосамыз. Осы сызықтың ортасын тауып О нүктесімен белгілейміз. О нүктеден төмен қарай кеуде сызығына перпендикуляр түсіреміз, қиылысқан нүкте О₁ нүктесі болып табылады. (Сурет 1)

В _ок = О₁О₂ = ОО₁ – ОО₂ = 18 – 2,5 = 15,5

ОО₂ - өлшемге байланысты.

88 өлш. – 92өлш. = 2,5 см

96 өлш. -104 өлш. = 2 см

108 өлш.– 120 өлш.= 1,5 см

120 өлш. = 1 см

3)Жеңнің енін анықтаймыз: Ш_{рук. расч} =

Ш_{рук. факт} = = = 18,1

Отыруды анықтау үшін екі формуланы қолданамыз.

П_{пос.рас} = Д_пр · Н = 45·0,1 = 4,5; П_{пос. фак} = Д_ок - Д_пр.

2. Түймеліктің енін анықтау формуласы.

Сызбада түймеліктің орналасуына, өңірдің еніне және түймеге байланысты болады.

Түймеліктің ұзындығы ... + 0,5 см = 3 + 0,5 = 3,5

Мойын ойындыны тереңдетеміз ↓А₅А₅' = 1÷1,5 см.

Бір өңірлі бұйымда түймеліктің орналасуы

Алдыңғы бойдың ортаңғы сызығынан 0,5 см оңға қарай жүргіземіз, сосын түймеліктің ұзындығын солға қарай түсіреміз. Түймеліктің ара-қашықтығы модельге байланысты.

Екі өңірлі бұйымдарда түймеліктің орналасуы

↓А5А51 = 1,5÷2 см.

Өңірдің шетінен = Rтүйме + 1 см

у = у'

Түймеліктің арақашықтығы модельге байланысты.

Қайырмалы жағалардың түймелігінде ашық түймеліктің орналасауы Л нүктеден 1 см төмен қарай орналасады.

3. Бір тігісті жеңнің БК сын құрастыру.

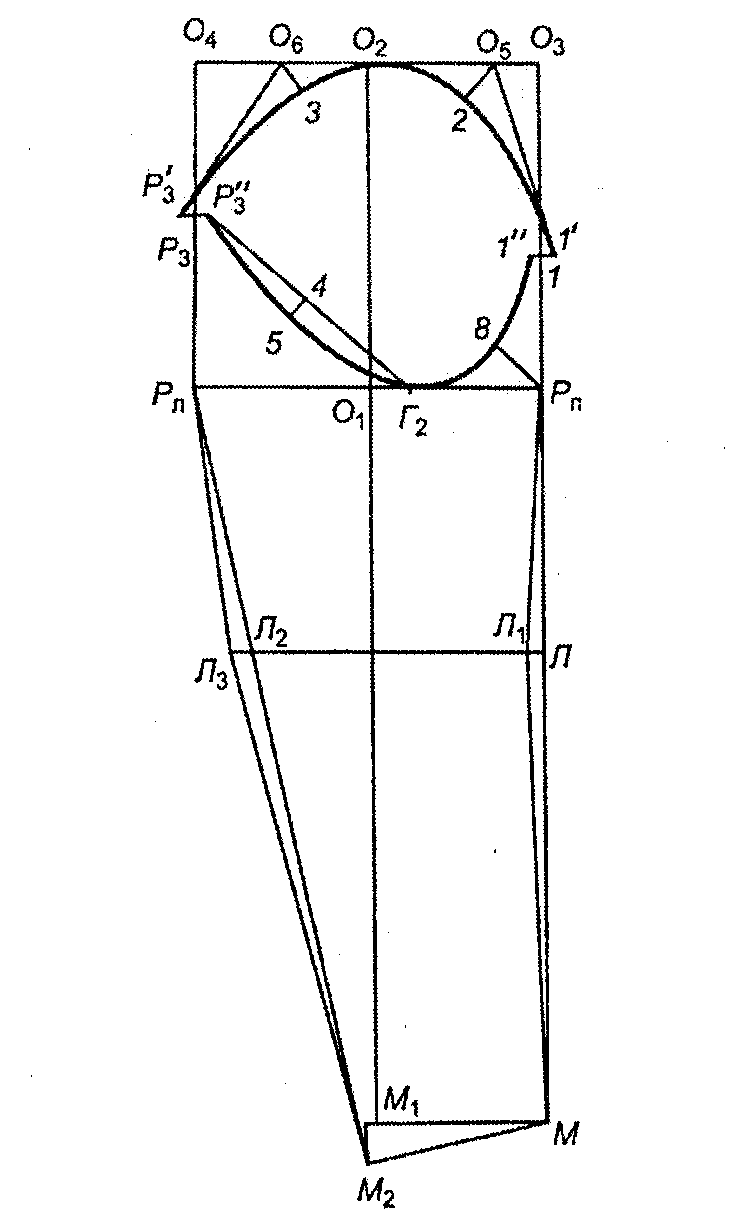

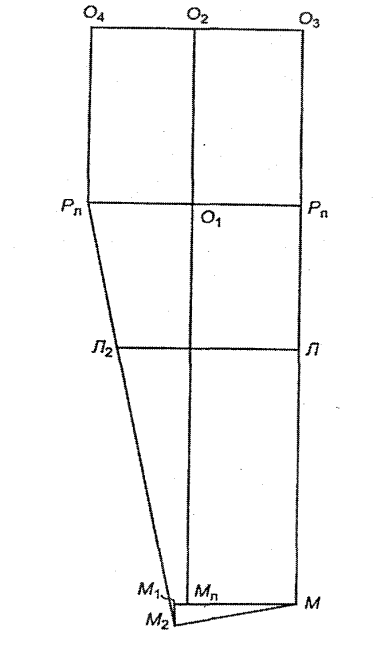

Жеңнің сызбасын құрастыру үшін екі перпендикулярлы сызық жүргіземіз, ол О₁ нүктесі болып табылады. (Сурет 2)

О₁ нүктесінен жоғары қарай түп биіктігін жүргіземіз: ↑О₁О₂ = В_ок = 15,5 ← О₁Р_л = → О₁Р_п = Ш_{рук. жел} /2 = 18,1/2 = 9,1

Р_л және Р_п нүктелерінен жоғары қарай перпендикуляр сызық жүргіземіз, қиылысқан нүктелер О₃ және О₄ нүктелер болып табылады. О₃ Р_п нүктелерінен төмен қарай жалғастырып жеңнің ұзындығын табамыз.

↓ О₃ М = Д_рук – (1÷1,5) = 60 – 1 = 59

Ш ынтақ сызығы

↓ О₃Л = О₃М/2 + 3 = 59/2 + 3 = 32,5

М және Л нүктелерінен горизонталь сызық жүргіземіз.

Алдыңғы тігіс бойынша қиғаш сызық

←ЛЛ₁ = 1 – 1,5 см; Р_п, Л_1, М нүктелерін қосамыз.

Жең етегінің ені:

←ММ₁ = Ш _{рук. вниз}/2 = 30/2 = 15

↓М₁М₂ = 1,5 – 2,5 см.

Жеңнің етегін М және М₂ нүктелерімен қосамыз.

Р_л және М₂ нүктелерді түзу сызықпен қосып,

ш ынтақ сызықпен қиылысқан жерін Л₂ нүктесі деп белгілейміз.

← Л₂Л₃ = 0,5 – 1,5 см

Р_л; Л₃ және М₂ нүктелерді түзу сызықпен қосамыз.

Р_п; Л₁; М – алдыңғы аударылым

Р_л; Л₃ және М₂ - шынтақ аударылымы

Түпті құрастыру

↑Р_п 1 = Г₄П₆ (сызбадан) = 7,0

↑Р_пР₃ = Г₁П₃ (сызбадан) = 9,5

←Р₃Р₃^' = → Р₃Р₃" = 0,5

←1-1"= → 1-1"= 0,5

←О₃О₅ = О₂О₃/2 – 2 = 9,1/2 – 2 = 2,5

←О₂О₆ = О₂О₄/2 = 9,1/2 = 4,5

1' пен О₅ және Р₃' пен О₆ түзу сызықпен қосамыз.

О₅ 2 = 2 ÷ 2,5 см;

О₆ 3 = 1 ÷ 2 см.

1'; 2; О₂; 3; Р₃' нүктелерін доғалған сызықпен қосамыз.

Төменгі түпті құрастыру

← 1 - 1" = 1 - 1";

→ Р₃Р₃" = Р₃₃ Р₃";

← РnГ₂ = 0,5 Г₁Г₄ (сызбадан) + (1 - 1') = 7 + 0,5 = 7,5;

Рn8^' = Г₄2 (сызбадан) + (1 - 1') = 2,8 + 0,5 = 3,3; сурет 3

Р₃" және Г₂ нүктелерін түзу сызықтармен қосамыз.

Р₃"4 = Р₃"Г₂/2 = 4-5 = 1÷2 см

1"; 8; Г₂; 5; Р₃" нүктелерін доғаланған сызықпен қосамыз.

Бір тігісті жеңді құрастыру

Р'; Л'; М' жеңнің төменгі жағынан ортасында немесе 1 ÷ 2 см-ге алдыңғы аударылымға жылжытамыз.

← Р_п Р^' = Р_пР_л/2 – (0÷2 см) ;

← Л₁Л^'= Л₁Л₃/2 – (0÷2 см) ;

← ММ' = ММ₂/2 – (0÷2 см).

Алдыңғы және шынтақ аударылымындағы жеңнің төменгі бөліктің жаймасы

→ Р_п Р₁ = Р_п Р' ; ← Р_п Р₂ = Р_п Р';

→ Л₁Л₁₁= Л₁Л'; ← Л₃ Л₄ = Л₃Л' ;

→ ММ₃ = ММ' ; ← М₂М₄ = М₂М'.

↓М₃М₃₁ = М₁М₂ ;

Түптің төменгі бөлігінің жаймасы

Р _п 8' = Р _п 8 ┴ 6-7 = 4 – 5 = 1 ÷ 2 см.

Р₁; Л₁₁; М₃₁ - алдыңғы аударылымның сызығы

Р₂; Л₄; М₄ – шынтақ аударылымының сызығы

Бүкпенің ені ↓Л₄Л₄₁ = 2 см;

Бүкпенің ұзындығы Л₄Л₃ = Л₄₁ Л_3.

Түзу пішін жеңде Р₁ және Р₂ нүктелері алдыңғы және шынтақ сызықтарының шыңдары болады.

Р₁; Р_п; Р_л және Р₂ вертикаль сызықтар түсіреміз.
