1. Реглан пішімді жеңнің конструктивті безендіру түрлері.
2. Иық бұйымдарда түймеліктің орналасу амалы.
Бір өңірлі бұйымда түймеліктің орналасуы. Алдыңғы бойдың ортаңғы сызығынан 0,5 см оңға қарай жүргіземіз, сосын түймеліктің ұзындығын солға қарай түсіреміз. Түймеліктің ара-қашықтығы модельге байланысты.
Екі өңірлі бұйымдарда түймеліктің орналасуы
↓А5А51 = 1,5÷2 см.
Өңірдің шетінен = Rтүйме + 1 см
у = у'
Түймеліктіңарақашықтығы модельге байланысты.
Қайырмалыжағалардың түймелігінде ашық түймеліктің орналасауы Л нүктеден 1 см төмен қарай орналасады.
Ашықтүймеліктерде түймеліктің орналасуы
Ерлер жейделерінде және әйелдер блузкаларында вертикальді түймелік дәл алдыңғы бойдың ортаңғы сызығында орналасады.
Лацканның қайыру сызығы түзу және доғаланған пішінді болуы мүмкін. Түзу пішінді жоғарыланған түймелікке сәйкес болады, доғаланған –төмендетілген түймеліктерде болады.
3.Тұтаспішілгенжағаны құрастыру

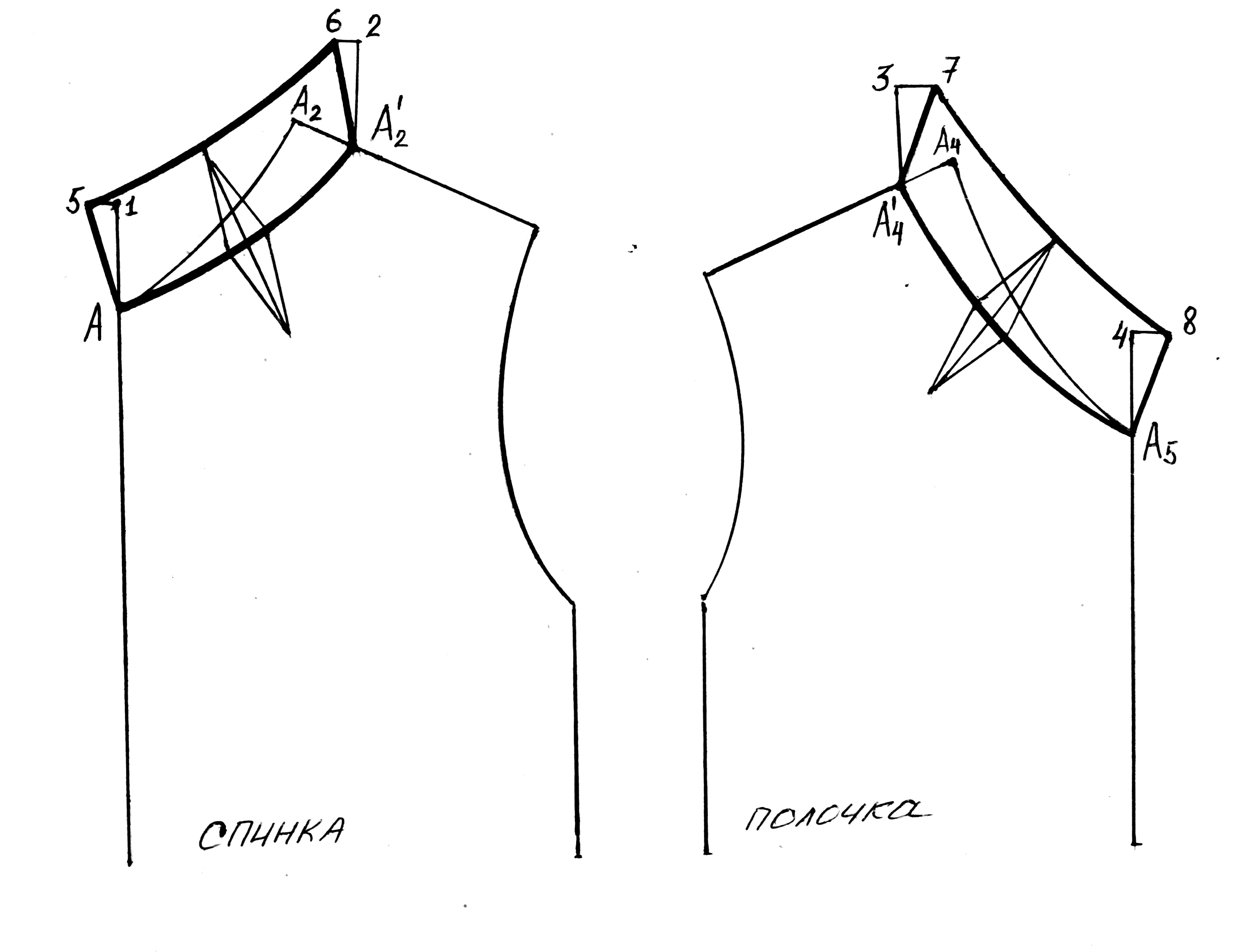

Тұтас пішілген тік жаға
Сурет 12
Тұтас пішілген жаға артқы және алдыңғы боймен тұтас пішіледі. Тіректің биіктігі артқы және алдыңғы бойдың киықтарынан көтеріледі.
↓А2 А2'= ↓А4 А4'= 2см Мойын ойындыны доғаланған сызықпен қосамыз.
Жағаның тірегі А2'=2= А4'3=А54 (модель бойынша).
Артқы бойда ← 1-5=2-6=0,5см, алдынғы бойда → 3-7= →4-8=2см
Точки 5 и А, 6 и А2', 7 и А4', 8 и А5 нүктелерін түзу сызықпен қосу – тіректің жан тігісі. Атрқы бойдың тірегінің жоғарғы тігісін 5-6 нүктелері арқылы безеңдіріледі, алдыңғы бойда 7-8. Артқы және алдыңғы бойдың жаңа сызылған мойын ойындысын екіге бөлеміз, осы нүктеден мойын ойындысына перпендикуляр сызық түсіреміз. Осы сызық бүкпенің ортасы болып табылады. Бүкпенің ені 1 см.
№21 билет
1. Өнеркәсіптің әр түрлі шарттарына байланысты лекалдарды дайындау және ескд талаптарына сәйкес безендіру.
2. Бұйымды құрастыру барысында форма беретін элементтердің түрлері.
3. Тік белдемшенің бКсын құрастыру.
1.ЕСКД МСТ сәйкес киімді жобалау сатылары.
Бұйымның лекал бөлшектерінің ең соңғы мақсаты бұйымды пішу үшін лекалдармен қолданамыз. Лекалдар негізгі бұйымның конструкция түсіріледі. Лекалды картонға қалыңдығы 0,1-0,6 мм болады. Жұмысшы сызбалары келесі түрде дайындалады.
Конструкция сызбаларын тексеру
Қателерді тексеру
Лекалды негізгі сызбаға түсіру
Жұмысшы сызбаны сәндеу
Жұмысшы сызбаның туынды және көмекші лекалды дайындау
Өндірісті қолдану үшін лекал бөлшектерінің шаблондарын жасау.
Сызбада жұмысшы конструкциясы 1:1 масштабта құрылады. Дұрыстылығы ±1 мм – ге дейін. Сызба конструкциясын тексерген кезде сызбаның сәйкестігін бақылау кертпелерін қадағалау керек. Лекалдар эталон және жұмысшы болып бөлінеді. Жұмысшы лекалдарды эталон лекалдармен тексеріледі. Белгіленген лекалдың құрамында негізгі, туынды және көмекші лекалдар кіреді. Негізгі лекалға матадан жасалған бөлшектер лекалдары жатады: алдыңғы бой, артқы бой, жоғарғы, төмен бөлігі, астыңғы жаға, белдемшенің және шалбардың алдыңғы және артқы бөлігі.
Туынды лекалдарға келесі бөлшектер жатады:
Негізгі матадан - үстіңгі жаға, өңір астылығы, белдік, қақпақша.
Астарлы мата – артқы бой, алдыңғы бой, алдыңғы бойдың жан бөлігі, жеңнің жоғарғы және төменгі бөлігі, шалбардың алдыңғы бөлігінің астары, жилеттің астары, желімді матаның бөліктері. Дайын бұйымның пішінін сақтау үшін, бақылау нүктелерді түсіруге көмекші лекалдар қолданады. Лекадардардың көмекші шаблондары: алдыңғы бой, артқы бой, жең, жағаның төменгі бөлігі. Көмекші лекалдар қолдану мақсатына қарай 2-ге бөлінеді:
Борлау лекалдары
Қиындыларын дәлдеу лекалдар(конструктивті сызықтар)
Барлық көмекші лекалдар бөлшекте сызықтарын түсіру үшін қолданылады. Мысалы, қалтаның, түймеліктің орны және т.б. дәлдеу көмекші лекалға өңір қиындысы, бұйым етегі, өңір астары, ішкі қиындысы төменгі жағаның қиындысын кесу үшін қолданылады. Көмекші лекалдар дәл болуы керек және өңделген бөлшектерге лекалдарды қойғанда ыңғайлы болу керек.
Лекалды сәндеу.
Тігіске берілген қосымшаларды түсіреді
Арқау жіпті және оларға ауытқуды белгілеу
Бел, бөксе, кеуде сызықтарын түсіру
Қолтық ойындысына, белге, кеудеге, жағаға, бөксеге, жеңге кетпелерді қою
Бүкпенің орналасуын түсіру
Бөлшектің спецификациясын бір лекалға жазу
Кертпелер 5 мм қиылады, арақашықтығы және тереңдігі 3 мм дейін. Көйлектік ассортименттерді мата сетінегіш болса, кертпелер қиылмайды, қарандашпен белгіленеді. Лекалда мынандай ең негізгі сызба болу керек: полузанос – алдыңғы бой, артқы бой тігісінде лацканның қайырылу сызығы, бүкпелер, кеуде, бел, бөксе етек сызықтары және ЫЖӨ өндірісте лекалдар тігіссіз дайындалады. Тігіс бұйымды пішкенде матаны, жайғанда беруі мүмкін. Ал жаппай өндірісте келесі қосымшалар тігісте беріледі.
Тігіске берілетін қосымша ассортиментке байланысты болады. Мысалы, сырт бұйымда мойын негізіннен 1 см беріледі. Көйлектерге сетінегіш мата 1,5 см, сетінемейтін мата 1,3 см. Егер де рельф бойынша сәндік тігіс болса, 0,5 мм көбірек береді. Ішкі тігіс 0,5-0,7мм қиылады. Жеке өндірісте тігіске қосымшалар 1,5-2 см қиылады.
Дәлдеуге берілетін қосымша бұл кезде тігіске берілетін қосымшаның үстінен қосымша тігіске беріледі. Көбінесе, жеке өндірісте қолданылады.
Етекке берілетін қосымша түзу силуэтте немесе етегі кішкене кеңейтілген бұйымда 4 см қосады. Кеңейтілген бұйымдарда 3 см, жең етегіне 3-4 см.
