2 Случай

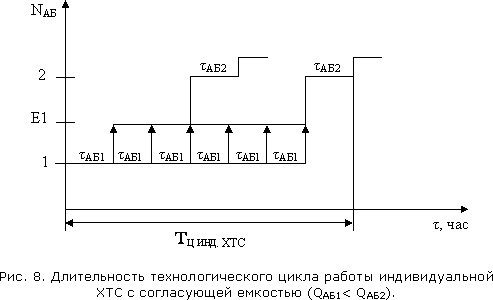

Производительность передающего блока меньше принимающего Q_АБ1 < Q_АБ2. В этом случае необходимо наработать в первом блоке реакционную массу и подать на переработку во второй блок (см. рис. 8). Для хранения реакционной массы, наработанной в первом аппаратурном блоке служит емкость Е1.

Лимитирующим будет являться первый блок АБ1

(10)

В общем случае

(11)

где длительность лимитирующей стадии определяется по соотношению (9).

Соотношение (11) аналогично соотношению (8)

6. Задачи моделирования гибких (совмещенных) ХТС

Задачи моделирования гибкой (совмещенной) схемы включают: моделирование индивидуальных схем, образующих ее; составление расписания работы гибкой (совмещенной) ХТС для выбранного способа наработки ассортимента.

Специфические особенности моделирования гибкой (совмещенной) схемы.

1. Выбор общего аппарата на стадии (V_j) для реализации в нем технологических процессов выпуска многоассортиментной продукции (i = 1, …, N). Пусть на j-той технологической стадии планируется выпуск ассортимента продукции i=1, …, N и для каждого продукта в процессе моделирования схемы определяется требуемый объем аппарата:

V_j1 – требуемый объем аппарата для продукта 1 на стадии j V_j2 – требуемый объем аппарата для продукта 2 на стадии j V_ji – требуемый объем аппарата для i-ого продукта на j-ой стадии .V_jn – требуемый объем аппарата для продукта n на стадии j

Необходимо выбрать общий аппарат на стадии j. Графическая иллюстрация выбора общего аппарата представлена на рис. 9.

Рис. 9. Графическая иллюстрация выбора общего аппарата

На рис. 9 разными обозначениями показаны реальные объемы заполнения аппарата V_j продуктами 1, 2, 3 (V_j1, V_j2, V_j3 – соответственно).

(12)
