Тема 2. Розрахунки міцності гравітаційних гребель елементарним методом
При розрахунках міцності гравітаційних гребель розглядають наступні випадки:
- будівельний, коли гребля побудована, але напору ще немає і протитиск в основі відсутній;
- експлуатаційний, коли гребля може зазнати дії всіх основних і особливих поєднань навантажень в найбільш несприятливому комплексі (основний випадок);
- ремонтний, коли ведуться роботи на частині греблі.
Визначення нормальних напружень по горизонтальних перетинах (площадках) за методом опору матеріалів
|
Перетини призначаються рівномірно по висоті. Як правило приймають не менше 5 розрахункових перетинів. Додатково перетини призначаються в місцях: - різкої зміни профілю греблі; - місцях прикладання зосереджених сил (тиск льоду); - місцях значних отворів або порожнин (оглядові галереї)
Нормальні напруження по горизонтальних перетинах у відповідністю з гіпотезою лінійного розподілу напружень, визначають за формулою (8) позацентрового стиснення: , де і нормальні напруження по горизонтальних ділянках відповідно біля верхової і низової граней, МПа; - ширина розрахункового перерізу, м; сила , спрямована до низу, рахується додатною, а спрямована до верху – від’ємною; Згинаючий момент , спрямований за годинниковою стрілкою, вважається додатнім, а спрямований проти годинникової стрілки – від’ємним |
Схема до розрахунку нормальних
|
Якщо рівень води у верхньому б’єфі відсутній то рівняння для визначення напружень наступні:
Якщо рівень води у верхньому б’єфі є, а верхова грань вертикальна, то рівняння для визначення напружень наступні:
Із умови рівноваги елементарного трикутника низової грані маємо: Сума діючих сил на вісь У:
Сума діючих сил на вісь Х:
Якщо рівень води у нижньому б’єфі відсутній то рівняння для визначення напружень наступні:
|
Із умови рівноваги елементарного трикутника верхової грані маємо: Сума діючих сил на вісь У:
Сума діючих сил на вісь Х:
|
Схема до розрахунку
головних напружень
|
Головні напруження
де
З цього виразу можна знайти
або, враховуючи значення
відомих напружень
У випадку, якщо напірна грань греблі вертикальна, то маємо:
Аналогічно отримані вирази для визначення головних напружень на низовій грані:
|
При оцінці міцності гравітаційних гребель використовують головні напруження, що діють на головних площадках.
Із умови рівноваги елементарного трикутника верхової грані маємо: Сума діючих сил на вісь У:
На напірній грані діє головне напруження:
|
Умови міцності бетонних гравітаційних гребель |
|
У відповідності з діючими нормами проектування при розрахунках масивних бетонних гравітаційних гребель елементарним методом для всіх сполучень навантажень в стиснутих зонах повинна виконуватись умова міцності бетону на стиск: - у всіх точках греблі:
- в точках напірної грані:
де - коефіцієнт поєднання навантажень; - коефіцієнт умов роботи греблі;
|
(17)

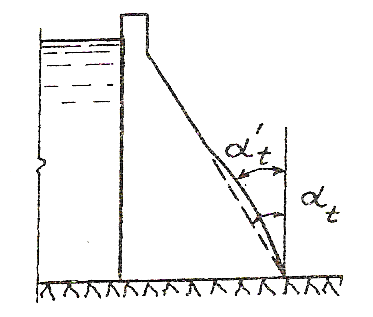

Спосіб зменшення головних нормальних напружень на низовій грані греблі |
