1.1.4. Работа диода при подключении внешнего прямого напряжения
Величина
обратного тока играет важную роль не
только в случае подключения к диоду
обратного напряжения, но и в том случае,
когда диод находится под прямым
напряжением. В последнем случае
и, следовательно, вид прямой ветви ВАХ
также зависит от теплового тока
.
При
подключении к диоду прямого напряжения
,
высота потенциального барьера снижается,
нарушается условие равновесия, начинается
инжекция (ввод) носителей заряда, и через
переход течёт ток
.
Поскольку степень легирования эмиттера
в реальных диодах, как правило, выше,
чем базы (
),
прямой ток обусловлен в основном
инжекцией дырок из эмиттера в базу. Для
оценки значения тока за счет инжекции
неосновных носителей в базу, как доли
общего тока через переход, служит
коэффициент инжекции:
,
(1.1.11)
где
и
дырочная и электронная составляющая
прямого тока через переход на
металлургической границе.
От величины этого коэффициента зависит характер процессов в базе диодов. Таким образом, прямой ток в диоде определяется, в отличие от идеализированного перехода, рядом физических процессов, протекающих не только в самом переходе, но и в базе реального диода.
При
прямом напряжении процессы рекомбинации
в переходе преобладают над процессами
генерации
.
Ток рекомбинации определяется следующей приближенной формулой:
.
(1.1.12)
Отсюда
видно, что ток рекомбинации при прямом
напряжении растет экспоненциально с
увеличением
и зависит от концентрации собственных
носителей.
Однако реальные характеристики отличаются от экспоненты по ряду причин. Ввиду резкой зависимости прямого тока от напряжения, ВАХ обычно описывают, беря ток в качестве аргумента:
.
(1.1.13)
Напряжение
,
соответствующее некоторому заданному
значению прямого тока
тем больше, чем меньше обратный
ток
.
Вид вольтамперной характеристики также
изменяется и в зависимости от площади
перехода S:
с её увеличением растет тепловой ток,
а, следовательно, и прямая ветвь
характеристики идет круче (рис.1.1.5, б).
Существенное
влияние на ход зависимости оказывает
омическое сопротивление базового слоя.
Падение напряжения на нём выражается
как
,
где
- сопротивление базового слоя. Учитывая
это падение напряжения, зависимость
прямого напряжения от тока запишем в
виде:
(1.1.14)
Начальный участок прямой ветви ВАХ во всех диодах отличается от кривой соответствующей идеализированному переходу. В германиевых диодах наклон кривой определяется в основном значением теплового тока, а в кремниевых диодах - током рекомбинации (рис.1.1.5,а). Резкий рост прямого тока у германиевых диодов начинается, как правило, при меньших

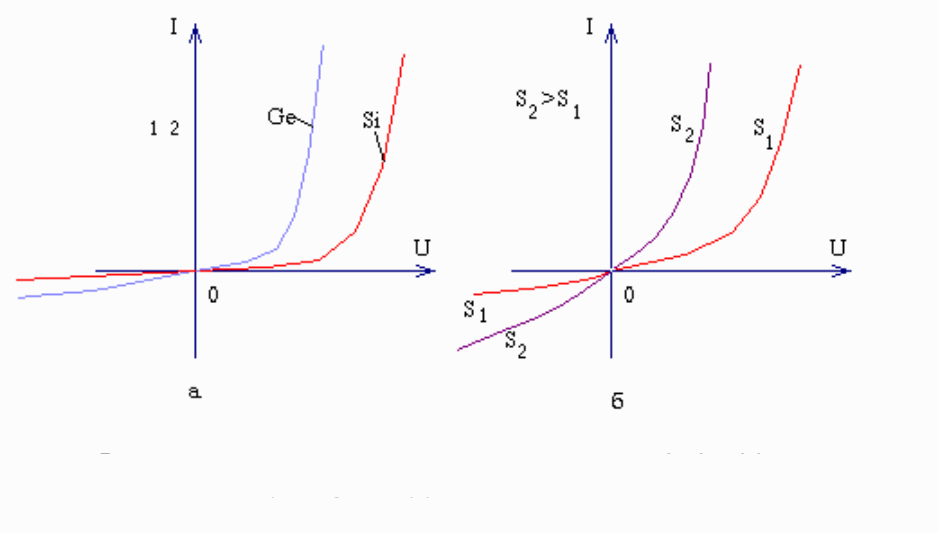

Рис. 1.1.5. Вольтамперные
характеристики кремниевого и германиевого
диодов (а) и зависимость ВАХ от площади
перехода (б)
1-экспоненциаль-ная;
2-измененная
за счет падения напряжения на объемном
сопротивлении базы
з
начениях
прямого напряжения. В начале крутого
участка характеристика близка к
экспоненциальной: здесь основную роль
играет диффузия инжектированных в базу
носителей (низкий уровень инжекции).
В

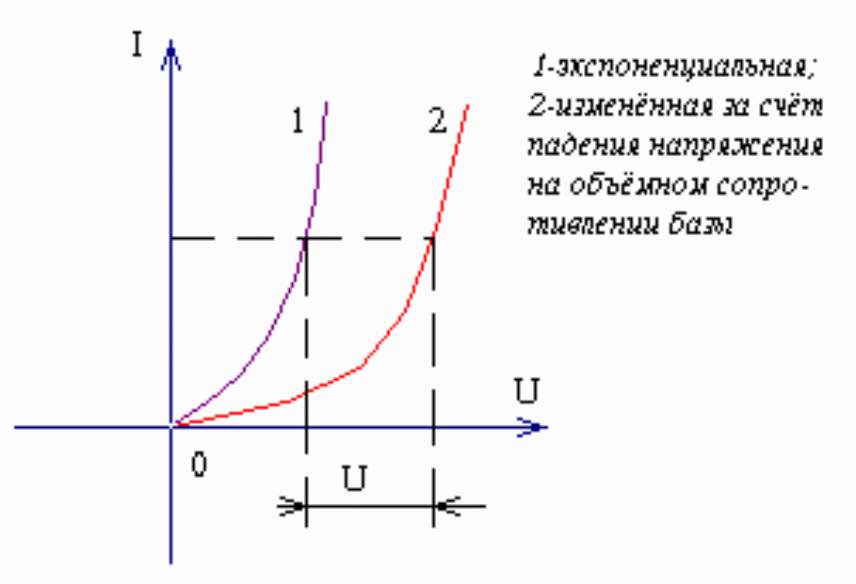

Рис. 1.1.6. Зависимость
ВАХ от объемного сопротивления базы
тивления базы и других процессов (рис.1.1.6), протекающих в ней.
Характер ВАХ также существенно зависит от изменения температуры. На рис. 1.1.7 показаны зависимости ВАХ германиевых и кремниевых диодов от температуры.
Для
оценки температурной зависимости прямой
ветви ВАХ используется температурный
коэффициент напряжения (ТКН)
,
показывающий изменение прямого напряжения
за счет изменения температуры нам один
градус при постоянном значении прямого
тока. Температурный коэффициент для
кремниевого и германиевого диодов
приближенно равен
.
а) б)

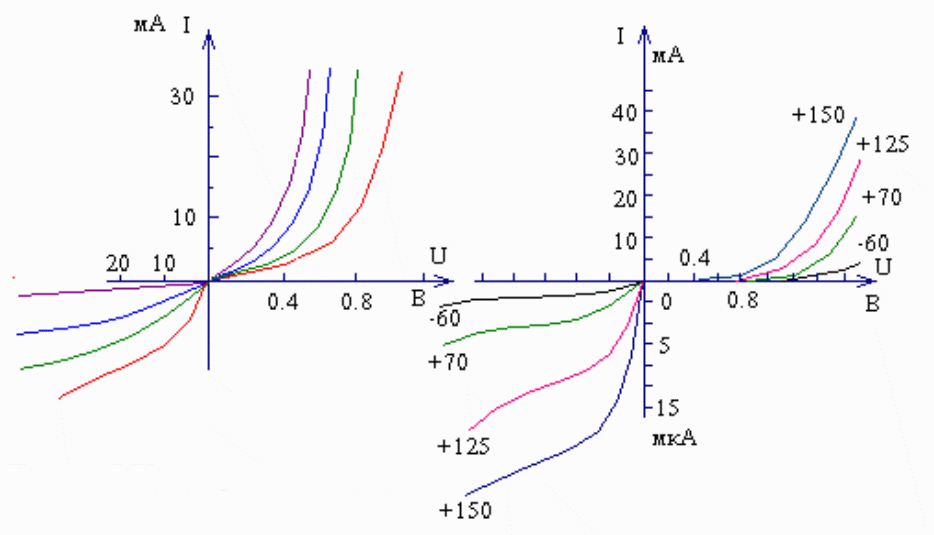

Рис. 1.1.7. Изменение ВАХ от температуры для германиевого (а) и для кремниевого диодов (б)
