Запуск задачи на решение.
Для запуска на решение задачи модулем CFX-SolverManager, необходимо в препроцессоре (CFX-Pre)сгенерировать файл задачи:
В главном меню
программывыбираем ExecutionControl:
Указываем путь сохранения файла для запуска задачи
Указываем тип запуска: полностью
Выбираем способ распараллеливания решения задачи
Нажимаем ОК!
Запускаем CFX-SolverManager.
В главном меню
программывыбираем DefineanewCFXSolverrun:

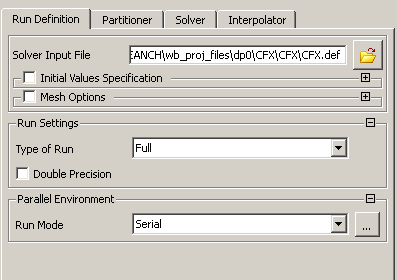

5.1 Run Definition
Задаём путь к файлу для запуска
Задаём способ запуска: полностью
Задаём способ распараллеливания численного решения задачи
Задаём количество процессоров, имеющихся для распараллеливания
Задаём рабочую директорию для записи файла результатов и временного хранения фалов в процессе запуска и решения задачи
Нажимаем StartRun! – запуск задачи на решение
Появится окно следующего содержания:
Графики зависимости величин невязок с изменением количества итераций
Протокол решения
После окончания решения (появится сообщение), нажимаем ОК.
Просмотр результатов.
Запускаем CFD-Post. Открываем сгенерированный CFX-SolverManager файл с расширением *.res.
ВконтекстномменюUser Locations and Plots: Insert->Contour
Нажимаем ОК!
Поле, значение которого нужно отобразить
Сеточная область, на которой нужно отобразить поле значений
Настройка ранжирования шкалы отображаемых данных (Localозначает минимальное и максимальное значения шкалы соответствуют минимальному и максимальному значению переменной, поле которой необходимо отобразить)
Детализация легенды отображаемого контура (количество делений легенды)
Нажимаем Apply!
МеняязначениеVariable, наPressure, MachNumber, Velocity, смотрим соответствующие поля давления, числа маха и модуля скорости.
Составление выражений.
Часто для оценки параметров потока визуальная оценка полей переменных недостаточна. Для качественной оценки полученных результатов нужны наиболее точные, и более локализованные значения искомых или исследуемых величин. Для такого рода сбора данных в AnsysCFX предусмотрен инструмент составления так называемых выражений (Expressions), переменными которых могут являться как точные значения исследуемых величин, так и некоторые осреднённые различным образом параметры. В данной работе, для составления графика – зависимости коэффициента восстановления полного давления (коэффициент восстановления полного(динамического) давления – это отношение значения давления на выходе из канала к значению давления на входе в канал) от давления на входе необходимо знать осреднённые по потоку значения параметров полного давления как на входе в канал, так и на выходе из канала. Для получения этих значений, воспользуемся следующим алгоритмом:
7.1В подменю модуля CFD-Post выберите Expressions (выражения):
Стандартный список выражений
7.2 В контекстном меню пустой области выберите New
7.3 Введите имя нового выражения и нажмите ОК!
7.4 В появившемся окне введите выражение, соответствующее скриншоту снизу (выражения можно вводить используя вкладки контекстного меню области ввода выражений) и нажмите Apply.
Область ввода выражений
Результат вычислений
Расшифровка выражения:
massFlowAve – осреднённый по массе поток(massflowaverage);
TotalPressure – динамическое давление;
@ - символ, указывающий на сеточную область, к которой будет применена функция massFlowAve(TotalPressure);
Vihod – название сеточной области, по которой необходимо осреднить общее давление TotalPressure;
Итого, результатом вычисления этого выражения будет осреднённое по потоку значение динамического давления на входе в канал.
