Граничные условия.
3.1 Условие симметрии на боковых гранях расчётной области.
Математически условие симметрии означает бесконечность обтекаемого профиля вдоль направления, перпендикулярного профилю. Физически: длинный профиль, решения в каждом сечении которого можно считать одинаковыми, исключая боковые грани.
Для задания условия симметрии, в контекстном меню ранее созданного домена:
Insert->Boundary

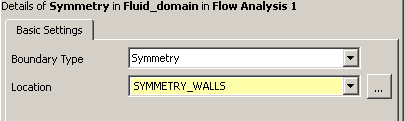

Выбор граничного условия типа “Symmetry”
Выбор сеточных областей, к которым необходимо применить условие симметрии
Симметричные поверхности
Рисунок 3 КЭ сетка. Обзор под углом
Нажимаем OK.
3.2 Граничные условия на входе
Insert->Boundary
3.2.1 Basic setting
Тип граничного условия: вход
Выбор сеточных областей, к которым необходимо применить условие вход
Поверхность входа
Рисунок 4 Поверхность входа
3.2.2 Boundary Details
Дозвуковой режим входного потока
Задаём общее давление на входе (постоянное)
Направление потока на входе: по нормали ко входу
Средняя интенсивность турбулентности потока
Учёт полной температуры на входе
Значение полной температуры на входе
Нажимаем ОК!
3.3 Граничные условия на выходе.
Insert->Boundary
3.3.1 Basic setting
Тип граничного условия: выход
Выбор сеточных областей, к которым необходимо применить условие вход
3.3.2 Boundary Details
Дозвуковой режим выходного потока
Статическое(не зависящее от скорости потока) давление на выходе (примерно равно атмосферному давлению, которое не зависит от скорости потока)
Нажимаем ОК!
3.4Граничные условия WALL
Все остальные границы по-умолчанию принимают значение WALL c HeatTransfer: adiabatic, что означает стенка адиабатическая, то есть без теплообмена с окружающей средой.
В этом можно убедиться, открыв вкладку FluidDomainDefault, которая содержит по-умолчанию граничные условия адиабатической стенки для всех поверхностей, к которым граничные условия не были применены специально:
Тип граничного условия: стенка
Оставшиеся без условия симметрии боковые грани канала с поверхностью, описывающей контур обтекаемого тела
Условие неприлипания к стенке (то есть без учёта сил вязкого трения у стенок канала)
Условие адиабатичности стенки
Адиабатические стенки
Рисунок 5 Адиабатические стенки
Итак, постановка задачи завершена.
Настройки решателя
Для корректного запуска решения необходимо определить некоторые важные параметры численной схемы.
В главном меню
программывыбираем SolverControl:
Выбираем численную схему переноса HighResolution
Выбираем численную схему счёта турбулентных пульсаций и турбулентных напряжений: схема первого порядка аппроксимации
Задаём минимальное и максимальное число итераций
Устанавливаем физический шаг (PhysicalTimescale) по времени равным 0.1 секунды
Устанавливаем параметры критерия сходимости по невязкам(RMS) с допустимой величиной невязок 0.0001
ТакженавкладкеEquationClassSettingsможно задать свои настройки численного решения уравнений неразрывности, энергии и момента, турбулентной вязкости, турбулентной кинетической энергии. Для каждого из этих уравнений есть возможность выбрать схему переноса, установить шаг по времени и установить критерий сходимости. Оставим эти параметры заданными по-умолчанию.
Нажимаем ОК!
