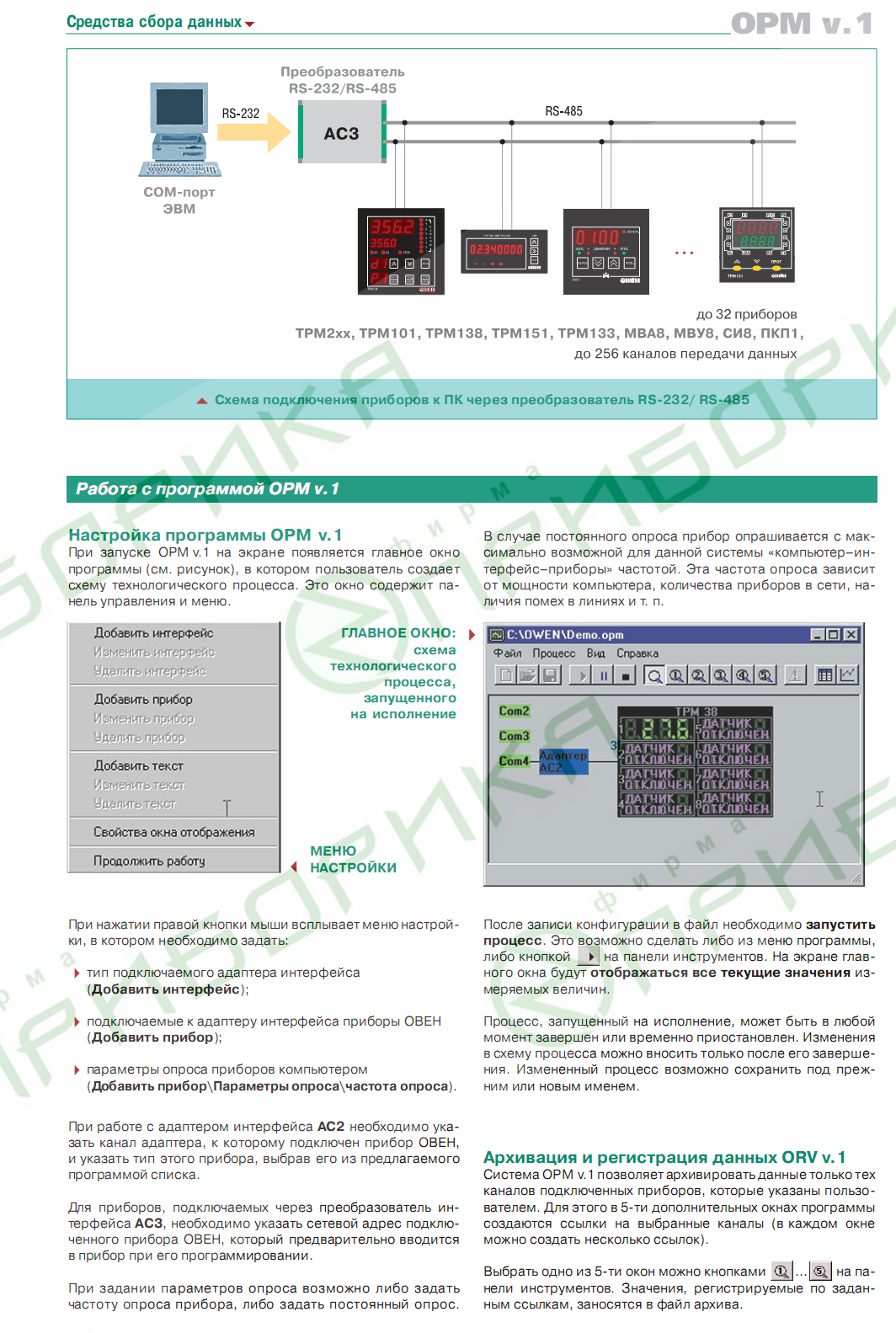

Scada-система Owen Process Manager:
Назначение: Программное обеспечение, предназначенное для осуществления связи ПК с приборами ОВЕН, подключенными через адаптер интерфейса ОВЕН АС2 или преобразователь интерфейсов RS‑232/RS‑485 ОВЕН АС3
RS-485
Основные характеристики:Cтандарт физического уровнядля асинхронного интерфейса. Регламентирует электрические параметры полудуплексной многоточечной дифференциальной линии связи типа «общая шина».Стандарт приобрел большую популярность и стал основой для создания целого семейства промышленных сетей широко используемых в промышленной автоматизации.
Технические характеристики: В стандарте RS-485 для передачи и приёма данных используется одна витая пара проводов, иногда сопровождаемая экранирующей оплеткой или общим проводом. Передача данных осуществляется с помощью дифференциальных сигналов. Разница напряжений между проводниками одной полярности означает логическую единицу, разница другой полярности — ноль.
Стандарт RS-485 оговаривает только электрические и временные характеристики интерфейса.
Стандарт RS-485 не оговаривает:параметры качества сигнала (допустимый уровень искажений, отражения в длинных линиях),типы соединителей и кабелей,гальваническую развязку линии связи,протокол обмена.
Электрические и временные характеристики интерфейса RS-485 До 32 приёмопередатчиков в одном сегменте сети.Максимальная длина одного сегмента сети: 1200 метров.Только один передатчик активный.Максимальное количество узлов в сети — 256 с учётом магистральных усилителей.Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная):62,5 кбит/с 1200 м (одна витая пара),375 кбит/с 300 м (одна витая пара),500 кбит/с,1000 кбит/с,2400 кбит/с 100 м (две витых пары),10000 кбит/с 10 м.
Примечание: Скорости обмена 62,5 кбит/с, 375 кбит/с, 2400 кбит/с оговорены стандартом RS-485. На скоростях обмена свыше 500 кбит/с рекомендуется использовать экранированные витые пары.Тип приёмопередатчиков — дифференциальный, потенциальный. Изменение входных и выходных напряжений на линиях A и B: Ua (Ub) от −7 В до +12 В (+7 В).Требования, предъявляемые к выходному каскаду: — выходной каскад представляет собой источник напряжения с малым выходным сопротивлением, |Uвых|=1,5:5,0 В (не <1,5 В и не >6,0 В);состояние логической «1»: Ua больше Ub (гистерезис 200 мВ) — MARK, OFF;состояние логического «0»: Ua меньше Ub (гистерезис 200 мВ) — SPACE, ON (производители микросхем — драйверов, часто выбирают намного меньшие значения, гистерезис от 10 мВ);выходной каскад должен выдерживать режим короткого замыкания, иметь максимальный выходной ток 250 мА, скорость нарастания выходного сигнала 1,2 В/мкс и схему ограничения выходной мощности.Требования, предъявляемые к входному каскаду: — входной каскад представляет собой дифференциальный вход с высоким входным сопротивлением и пороговой характеристикой от −200 мВ до +200 мВ:допустимый диапазон входных напряжений Uag (Ubg) относительно земли (GND) от −7 В до +12 В;входной сигнал представлен дифференциальным напряжением (Ui +0,2 В и более);уровни состояния приёмника входного каскада — см. состояния передатчика выходного каскада.
RS-232:
Основные характеристики: Исторически имел широкое распространение в телекоммуникационном оборудовании для персональных компьютеров. В настоящее время всё ещё широко используется для подключения всевозможного специального оборудования к компьютерам, однако активно вытесняется интерфейсом USB.
RS-232 обеспечивает передачу данных и некоторых специальных сигналов между терминалом и коммуникационным устройством на расстояние до 15 метров.
Принцип работы:
RS-232 проводной дуплексный интерфейс. Метод передачи данных аналогичен асинхронному последовательному интерфейсу.
Информация передается по проводам двоичным сигналом с двумя уровнями напряжения. Логическому «0» соответствует положительное напряжение (от +5 до +15 В для передатчика), а логической «1» отрицательное (от −5 до −15 В для передатчика). Для электрического согласования линий RS-232 и стандартной цифровой логики UART выпускается большая номенклатура микросхем драйверов,
например MAX232.
Помимо линий входа и выхода данных RS-232 регламентировал ряд необязательных вспомогательных линий для аппаратного управления потоком данных и специальных функций.
