Практическое занятие №5
Выбор монтажного крана для монтажа многоэтажного здания.
Задания практической работы.
Согласно заданным параметрам здания выбрать монтажный кран для монтажа конструкций данного здания.
Основные сведения и порядок выполнения работы:
Выбор монтажных кранов выполняют в два этапа:
1.Устанавливают техническую возможность применения кранов;
2.Устанавливают экономическую целесообразность применения выбранных кранов.
К основным техническим параметрам кранов, согласно которым производится расчет возможности применения крана, относятся: грузоподъемность, высота подъема крюка, вылет стрелы, грузовой момент.
Исходными данными при выборе кранов являются следующие параметры: масса наиболее тяжелого монтируемого элемента, геометрические параметры здания.
Исходные данные:
Параметры |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Тип здания |
Бескаркасное |
Каркасное |
||||||||
Общая высота здания, м |
16 |
27 |
33 |
36 |
44 |
9 |
15 |
16 |
20 |
12 |
Количество этажей |
5 |
9 |
12 |
14 |
16 |
3 |
5 |
6 |
7 |
4 |
Ширина здания, м |
18 |
14 |
18 |
18 |
18 |
18 |
20 |
18 |
15 |
18 |
Длина здания, м |
96 |
72 |
48 |
42 |
48 |
54 |
72 |
48 |
54 |
96 |
масса наиболее тяжелого элемента, Т |
2,2 |
1,8 |
1,1 |
1,4 |
1,2 |
4,43 |
4,0 |
3,6 |
2,52 |
3,0 |
|
|
|
|
|
|
|
|
|
|
|
Последовательность выполнения задания.
Исходя из типа здания выбирается тип крана (башенный, самоходный и т.д.).
Требуемая высота подъема крюка башенного крана определяется из выражения:
Hс= hо+hз+ hэ+hг , (Рис.1)
Hc – высота подъема крюка, м;
hо – расстояние от уровня стоянки крана до опоры сборного элемента на верхнем монтажном горизонте, м;
hз - запас по высоте (принимается равным не менее 0,5 м);
hэ - высота монтируемого элемента в положении подъема, м;
hг - высота грузозахватного устройства, м.
Грузоподъемность крана Q на заданной высоте и вылете грузового крюка определяется по формуле:
Qк = qэ + qт.у. , где
qэ – масса наиболее тяжелого элемента , т;
qт.у – масса такелажного устройства, т.
Минимально необходимый вылет крюка крана с нижним расположение противовеса, определяется по формуле:
Lкр = b1 + b2 + Rпл, где
b1 – ширина здания, м;
b2 – расстояние между гранью здания и поворотной платформой (принимается не менее 1м);
Rпл – радиус габарита поворотной платформы, м.
По данным параметрам устанавливается 2 типа крана, и указываются их основные характеристики (Приложение 2, стр.509 Г.К.Соколов).

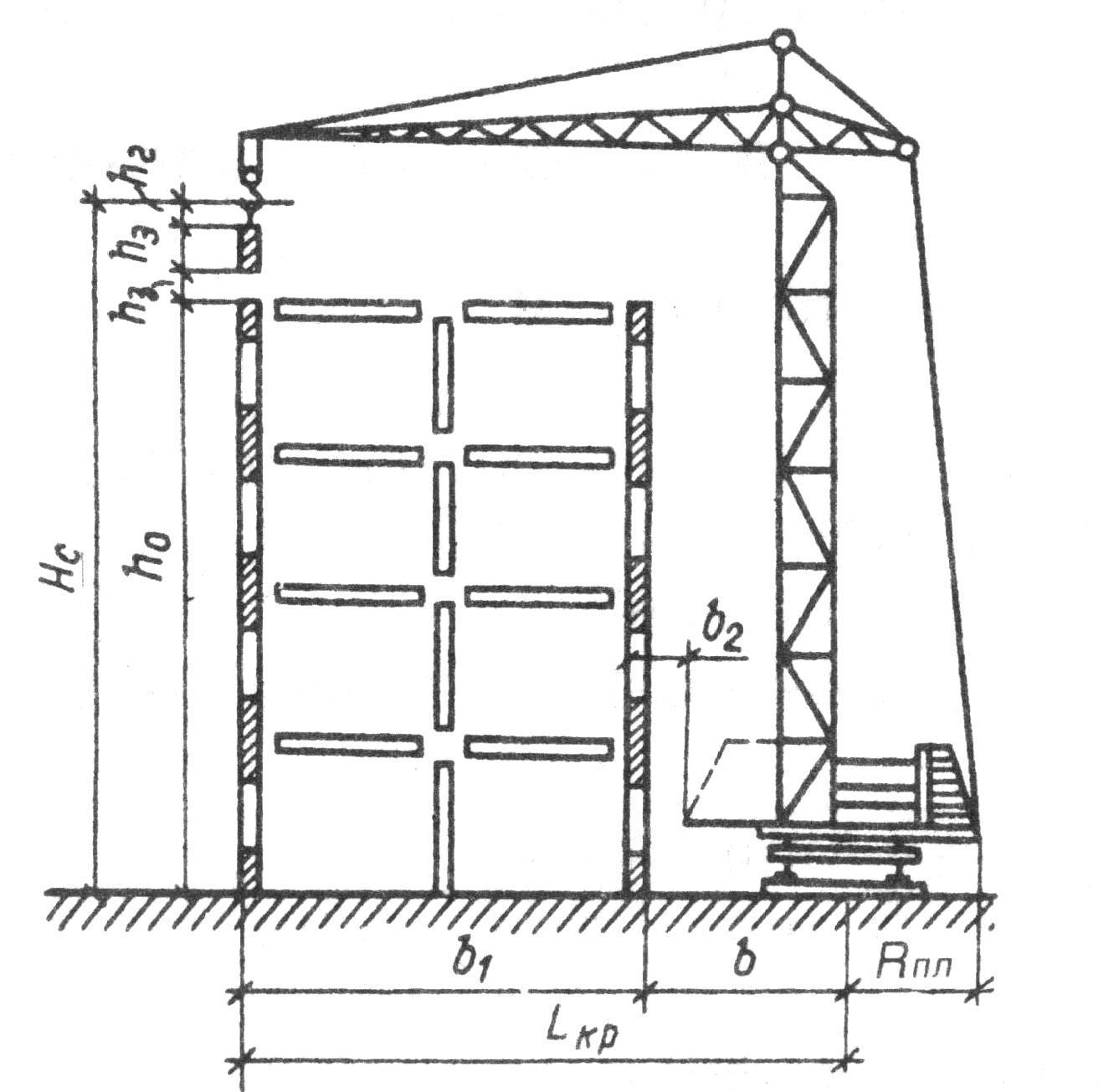

Рис.1.
Наиболее экономически выгодный вариант выбирают на основании подсчета стоимости аренды кранов.
Стоимость аренды крана
А = Смаш.ч.*Тч + Σ Е
Где Смаш.ч – стоимость 1 маш.часа эксплуатации крана, руб;
Тч – время работы крана на объекте, час;
Σ Е – единовременные затраты, руб.
Единовременные затраты
Σ Е = Е1 + Е2*У + Е3*Дп
Е1 – стоимость перебазировки крана,руб.
Е2 – стоимость замены основной стрелы или гуська,руб.
У – количесттво замен;
Е3; ДП –Стоимость 1 метра подкрановогопути и его протяженность.
Практическое занятие №6.
Разработка фрагмента технологической карты на монтаж конструкций одноэтажного каркасного здания.
Задания практического занятия:
1.На основе задания выбрать кран для монтажа конструкций (Монтаж всех конструкций ведется одним краном).
2.Выбрать метод монтажа и указать последовательность монтажа
конструкций.
3.Выбрать необходимые такелажные и монтажные приспособления для монтажа заданной конструкции.
4.Определить состав звеньев для монтажа заданной конструкции.
5.Определить трудоемкость монтажа конструкций.
Исходные данные:
Параметры |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Тип здания |
Каркасное одноэтажное |
Каркасное |
||||||||
Количество пролетов |
2 |
3 |
2 |
3 |
3 |
2 |
3 |
4 |
3 |
2 |
Ширина пролета,м |
18 |
12 |
18 |
18 |
12 |
12 |
18 |
12 |
12 |
18 |
Шаг колонн,м |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
Общая длина здания, м |
60 |
72 |
54 |
60 |
60 |
72 |
84 |
60 |
54 |
66 |
Высота колонн, м |
12 |
14 |
9 |
15 |
10 |
9 |
10 |
12 |
14 |
9 |
Вес колонн, т |
6 |
8 |
4 |
9 |
5 |
4 |
5 |
6 |
8 |
4 |
Вес стропильных балок или ферм,м |
12 |
5 |
12 |
7ф |
5 |
5 |
7ф |
5 |
5 |
12 |
Ширина ребристых плит,м |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
Вес плит покрытия, т |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
Монтируемые конструкции |
колонны |
балки |
фермы |
Плиты покрытия |
||||||
Порядок выполнения задания:
1.Выбор монтажного крана для монтажа элементов каркаса одноэтажного каркасного здания.
Исходя из типа здания выбирается тип крана (башенный, самоходный и т.д.).
Требуемая высота до верха оголовка стрелы стрелового крана определяется из выражения:
Hс= hо+hз+ hэ+hг+ hп , (Рис.1)
Hc – высота стрелы, м;
hо – расстояние от уровня стоянки крана до опоры сборного элемента на верхнем монтажном горизонте, м;
hз - запас по высоте (принимается равным не менее 0,5 м);
hэ - высота монтируемого элемента в положении подъема, м;
hг - высота грузозахватного устройства, м.
hп – Высота полиспаста в стянутом положении, м.
Грузоподъемность крана Q на заданной высоте и вылете грузового крюка определяется по формуле:
Qк = qэ + qт.у. , где
qэ – масса наиболее тяжелого элемента , т;
qт.у – масса такелажного устройства, т.

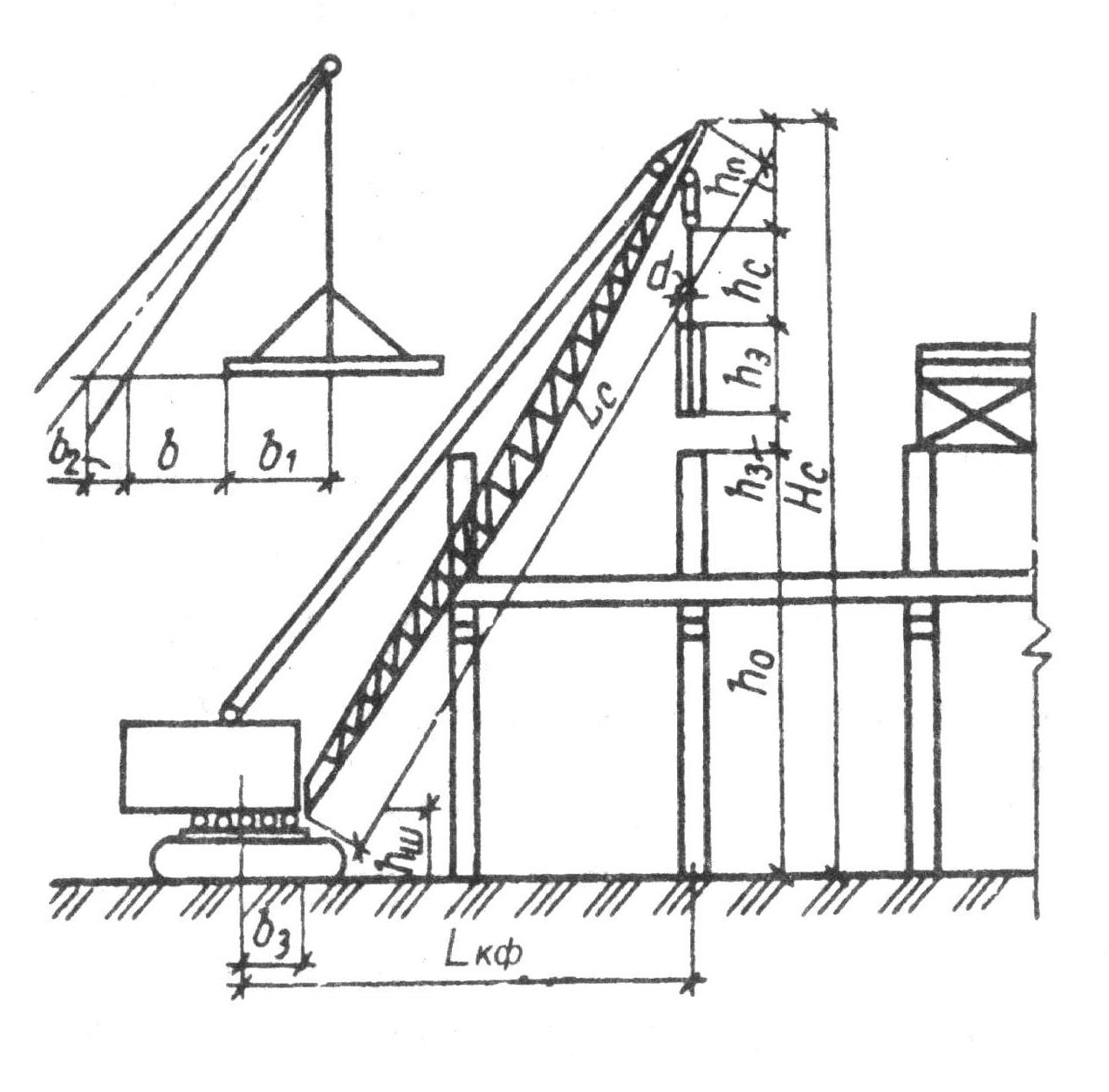

Рис 1.
Вылет и длина стрелы стреловых кранов определяется графически:
В масштабе вычерчивается схема здания , оси расположения монтируемого элемента и стрелы крана. Последняя должна пройти через точки А на высоте Нс и Е на расстоянии 1,0 м от крайней точки по горизонтали и вертикали (Рис.2).
Выше уровня стоянки крана на 1,5 м проводят линию М-М до пересечения с осью стрелы, затем от этой точки откладывают по горизонтали 1,5 м, определяющее расположение вертикальной оси вращения крана О-О. Требуемые параметры (длина и вылет стрелы) определяются по чертежу в масштабе.
По полученным результатам определяют марку крана и указываются его основные параметры.
Выбор метода монтажа.
В зависимости от последовательности установки элементов различают три
метода монтажа: раздельный; комплексный, смешанный.
Так как железобетонные колонны устанавливаются в стаканы фундаментов и заливаются бетоном монтаж выгодней вести смешанным методом, тоесть монтаж колонн ведется отдельным потоком, а монтаж элементов покрытия –комплексным.
Указываются схема перемещения и стоянки крана при монтаже заданных конструкций.
3.Выбор такелажных и монтажных инструментов и приспособлений для
монтажа указанных конструкций:
- такелажные приспособления;
- вспомагательные приспособления;
- средства подмащивания;
- средства для временного крепления конструкции.
Схема строповки конструкции.
4.Определение состава звена на монтаж конструкций.
Согласно ЕНиР определяется состав звена на монтаж конструкций и
указываются их профессия и квалификация.
5.Определение трудоемкости монтажа конструкций..
Исходя из схемы и размеров здания определяется количество элементов.
Трудоемкость определяется по формуле:
Т = Нвр*N/8, где
Т – трудоемкость, чел.смен.
Нвр – норма времени на монтаж одной конструкции по ЕНиР (чел.час);
N – количество конструкций.
ВЫВОДЫ:
