3. Запись блока в файл

Блоки,  создаваемые  с  использованием  команды БЛОК, хранятся только в чертеже, в котором они были созданы, и их копии  могут  быть помещены только  в  этот  чертеж. Используя команду ПБЛОК  можно Блок записать в дисковый файл, для использования  другими чертежам. Блок сохраняется в файле с помощью командыWBLOCK, вводимой с клавиатуры в командной строке.  AUTOCAD запрашивает имя файла для записи блока. Это делается с помощью стандартной панели диалога для работы с файлами (аналогично сохранению/загрузке чертежа). После указания имени файла нужно в командной строке ввести имя блока, который должен быть сохранен на диске: Запрос в командной строке Block name   указывается имя блока, который необходимо записать в файл. В результате описанной операции блок будет сохранен в файле на диске.



4. Вставка блока

Если в ходе работ над чертежом был создан блок, копию блока можно вставить в любое место чертежа неограниченное число раз. При этом, копия блока представляет собой единый объект сложной формы и редактировать объекты, его составляющие, уже невозможно. Блок, созданный таким образом, может быть теперь  вставлен с помощью команды ВСТАВЬ,  в любое место чертежа.   Для вставки копии блока в чертеж можно воспользоваться командой Вставить/Блок   либо с помощью пиктограммы   . При этом на экране появляется панель диалога вставки блока (рис. 7.2.).

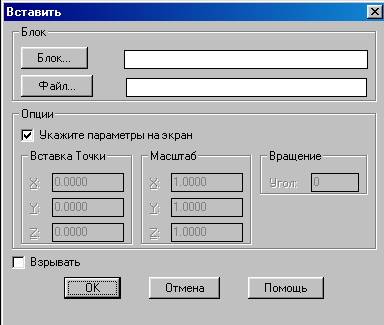

  Рисунок  7.1. Окно Вставить

Нажав кнопку Блок, можно выбрать из списка блок для вставки. После нажатия кнопки OK в командной строке появляются запросы в следующем порядке: Command: insert Block name (or ?) <B1>:  Insertion point: 100,100 необходимо мышью или с клавиатуры указать точку на чертеже, куда будет помещена копия блока;          X scale factor <1> / Corner / XYZ: 2 необходимо указать масштаб (по умолчанию 1) для всех горизонтальных размеров объектов блока;          Y scale factor (default=X): 2 необходимо указать масштаб (по умолчанию равен масштабу по X) для всех вертикальных размеров объектов блока;  Rotation angle <0>: 45 нужно указать угол наклона блока относительно точки вставки.  После этого AUTOCAD запрашивает значения атрибутов, определенных для данного блока. При этом используется запрос и значение по умолчанию, которые указывались при создании атрибутов блока.  По завершению ввода значений атрибутов на поле чертежа появляется копия блока.        Отрицательные масштабные коэффициенты используются для помещения  в  чертеж зеркальных отображений Блоков.  Используя команду Рисовать/Блок/База можно переопределить точку вставки.



5. Пример использования блока

Рассмотрим в качестве примера использования блока  схему RLC-четырехполюсника для рисования, которой необходимо иметь изображение таких элементов схемы как клеммы, сопротивления, конденсаторы и индуктивности. Каждый из этих элементов,  состоящий  из совокупности графических примитивов,  может быть  оформлен как блок,  и помещен в библиотеку под  определенным именем  для многократного использования (клемма – блок Klem, сопротивление блокRez, конденсатор блок Cond, индуктивность блок Ind).  Используя эти блоки можно рисовать любую RLC-цепь, например схему приведенную  на рис. 7.3.

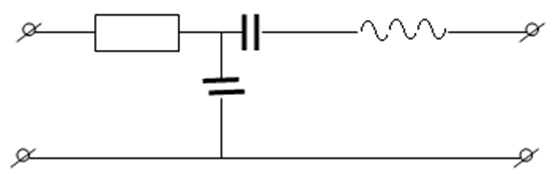

Рисунок. 7.3.- Схема RLC-цепи
