Разработка календарного плана
Календарный план – это документируемая модель строительного производства, которая устанавливает последовательность и сроки выполнения работ и процесса.
Календарный план является документом, который координирует деятельность большого количества участвующих в строительстве организаций, предприятий и отдельных фирм. Он определяет последовательность и взаимозависимость, продолжительность и интенсивность работ, необходимость трудовых и технических, материальных и финансовых ресурсов.
Наиболее распространены изобразительные (графические) модели календарных планов: линейные графики, циклограммы, сетевые графики, табличные формы (матрицы) распространены гораздо меньше.
В зависимости от стадии проектирования различают календарные планы:
а) строительства комплексов зданий и сооружений или комплексные укрупненные сетевые графики КУСГ;
б) строительства отдельных объектов (КГ);
в) отдельных строительных процессов в составе технологических карт (ТК);
г) часовые графики при монтаже конструкций с транспортных средств и разработке карт трудовых процессов (КТП).
По данным календарного плана строительства разрабатывают следующие документы:
а) организационно-технологические схемы оптимальной последовательности возведение зданий и сооружений;
б) ведомости потребности в конструкциях, материалах и оборудовании с распределением по периодам строительства;
в) ведомость объемов СМР с выделением работ по основным зданиям, комплексам и периодам строительства;
г) график потребности в основных строительных машинах.
Исходными данными для составления календарного плана строительства комплекса зданий и сооружений являются:
а) строительная, сметная и другие части проекта, в том числе ПОС;
б) разработанные раннее ведомости объемов работ, расчеты ресурсов, организационно-технологические схемы и описания методов производства сложных СМР;
в) нормативные и контрактные сроки строительства комплекса;
г) документация изыскания, в том числе данные о возможностях материально-технической базы строительства.
Календарный план строительства отдельного объекта (КП) разрабатывается в разделе ППР на стадии рабочей документации. Он является основным документом, по которому осуществляется руководство и контроль за ходом СМР, координируются работы субподрядных организаций.
Сроки работ, установленные в КП, используются в качестве исходных в детальных плановых документах: недельно-суточных графиках, сменных заданиях и др.
Исходными данными для разработки КП являются:
а) комплексный календарный план в составе ПОС;
б) директивное задание и нормативы продолжительности строительства;
в) рабочие чертежи и сметы;
г) данные о технических возможностях организаций – участников строительства;
д) технологические карты на строительные процессы;
В процессе разработки КП составляется номенклатура работ, подсчитываются их объемы. Рассчитывается нормативная трудоемкость работ.
Выбираются методы выполнения работ и средства механизации; определяются составы бригад и звеньев.
Ведомость подсчета объемов работ
Таблица 3.1.8 - Ведомость подсчета объемов работ
№ п/п |
Наименование |
Формулы, расчет |
Ед. измерения |
Кол-во |
1 |
Планировка грунта бульдозером |
Fпл=(B+20)×(A+20)=(48+20)× (54+20) |
м2 |
5032 |
2
|
Срезка растительного слоя
|
Fср.=Fпл.×0,2=5032×0,2 |
м3 |
1006,4 |
3 |
Разработка грунта экскаватором |
Vк=h(a×b+(a+b)×c+4/3×с×2 2×(49,3×55,3+(49,3+55,3) ×1,3+4/3×1,32) |
м3 |
7215,5 |
4 |
Уплотнение грунта |
(48+0,4+0,4+0,25+0,25)× (54+0,4+0,4+0,25+0,25)=(49,3×55,3)×0,2 |
м3 |
542,25 |
5
|
Устройство песчаного основания |
Fупл×0,1=542,25×0,1 |
м3 |
54,225 |
6 |
Монтаж фундаментов |
Ф1: 32 шт.; Ф2: 4 шт.; Ф3: 12 шт.. |
шт. |
48 |
7 |
Монтаж фундаментных балок |
ФБ 6-2: 21 шт.; ФБ 6-3: 8 шт.. |
шт. |
29 |
8 |
Обратная засыпка |
Vk-(Vф-Vфб)=7215,5-(4,39-1,1152) |
м3 |
7212,3 |
9 |
Монтаж колонн |
К1: 18 шт.;К2: 18 шт.; К3: 12 шт.. |
шт. |
48 |
10 |
Монтаж покрановых балок |
ПБ 1 |
шт. |
32 |
11 |
Установка крестовых связей |
КС 1 |
шт. |
8 |
12 |
Монтаж стропильных балок |
БП 1 (18000 мм) |
шт. |
27 |
13 |
Монтах плит покрытий |
ПП 1(3000×6000) |
шт. |
96 |
14 |
Монтаж стеновых панелей |
СП 1(1200×6000): 306 шт.; СП 2(1800×6000): 6шт.. |
шт. |
312 |
15 |
Монтаж оконных блоков |
ОБ 1 (открывающиеся): 6 шт.; ОБ 2(глухие): 6 шт.. |
шт. |
12 |
16 |
Герметизация стыков наружных стеновыз панелей |
Гориз. длина здания×ряды×2; Вертик. длина здания×ряды×2; 48×54×2=5184 12×48×2=1152 |
м2
|
6336 |
17 |
Устройство рулонной кровли
|
а) пароизоляция; б) утеплитель; в) стяжка; г) рулон. |
100 м2
|
25,92 |
18 |
Монтаж ворот |
3,6×3,6 |
шт. |
6 |
19 |
Оштукатуривание стен |
Fзд.-Fокн.-Fвор.=279936-111,4-77,76=279746,8; 279746,8/100 |
100 м2
|
2797,5 |
20 |
Окраска стен |
Fзд.-Fокн.-Fвор.=279936-111,4-77,76=279746,8; 279746,8/100 |
100 м2
|
2797,5 |
21 |
Отмостка |
(48+48+54+54)×0,8=163; 163/100 |
100 м2 |
1,63 |
22 |
Устройство полов |
48×54/100 |
100 м2 |
25,92 |
23 |
Сварка |
Количество элементов×0,8/10 |
м2 |
45,52 |
Ведомость инструментов и приспособлений
Таблица 3.1.9 - Ведомость инструментов и приспособлений.
№ п/п |
Наименование инструмента, приспособления, основные параметры |
ГОСТ № чертежа |
Кол-во |
1 |
Лом монтажный |
ГОСТ 4405-72 |
2 |
2 |
Щетка стальная |
Каталог справочника |
1 |
3 |
Кувалда |
ГОСТ 11402-65 |
2 |
4 |
Лопата |
ГОСТ 3620-63 |
2 |
5 |
Молоток слесарный |
ГОСТ 2310-70 |
2 |
6 |
Зубило |
ГОСТ 7211-72 |
2 |
7 |
Скребок для очистки заклеенных деталей |
Каталог справочника |
2 |
8 |
Метр стальное складной |
ГОСТ 7253-54 |
4 |
9 |
Рулетка |
РС-50 ГОСТ 7502-69 |
1 |
10 |
Нивелир |
ГОСТ 10529-70 |
1 |
11 |
Теодолит |
ГОСТ 10528-69 |
2 |
12 |
Траверса, грузоподъемностью 15 кг |
ТК- 4 чертеж 555/12 |
1 |
13 |
Строп универсальный 6м для перестановки колонны |
|
1 |
14 |
Расчалка с винтовой стяжкой и струбциной |
Чертеж 5021-15 |
2 |
15 |
Стяжка из пенькового каната 25-33мм с карабинами |
|
2 |
16 |
Клинья инвентарные винтовые для выверки |
Чертеж 15.02.01-08 |
8 |
17 |
Ведро |
|
1 |
18 |
Тележка 2-х колесная с контейнером инструментов |
Чертеж КБ-68051 |
1 |
Ведомость потребности в материалах и конструкциях
№ п/п |
Наименование конструкции |
Марка |
Ед. изм. |
Кол – во. |
Масса всех элементов (т) |
1 |
Фундаменты:
|
Ф1 Ф2 Ф2 |
Шт. |
32 8 12 |
|
2 |
Фундаментные балки |
ФБ6-3 ФБ6-2 |
Шт. |
10 18 |
11,2 27,3 |
3 |
Колонны:
|
К1 К2 К3 |
Шт. |
12 12 20
|
225 259,2 62,4 |
5 |
Стропильные балки |
СБ 1 |
Шт. |
27 |
245,7 |
6 |
Плиты покрытия |
П.П. |
Шт. |
90 |
254,4 |
7 |
Стеновые панели:
|
СП |
Шт. |
306 6 |
780,3 15,3
|
Таблица 3.1.10 - Ведомость потребности в материалах и конструкциях
8 |
Подкрановые балки |
ПБ |
Шт. |
32 |
54,4 |
|
9 |
Вертикальные крестовые связи
|
КС
|
Шт.
|
8
|
1800
|
|
10 |
Распашные ворота |
Р.В. |
Шт. |
6 |
1200 |
|
Ведомость захватывающих приспособлений
Таблица 3.1.11 –Захватывающие приспособления
|
Наименование приспособлений |
Назначение |
Эскиз |
Грузоподъемность |
Масса
|
Расчет- ная высота |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

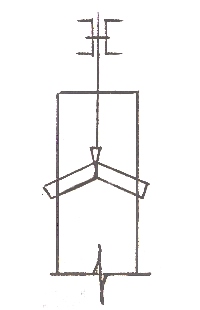

Фрикционный захват |
Колонны |
|
16 |
384 |
1,6 |
||||||
|

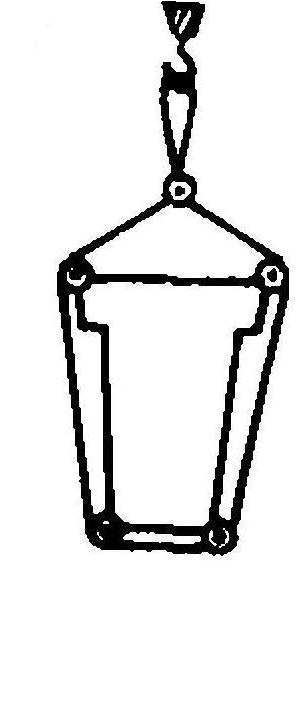

Штыревостроповые грузоподъемные устройства |
фундаментные балки, |
|
2,5 |
182 |
3,2 |
||||||
|

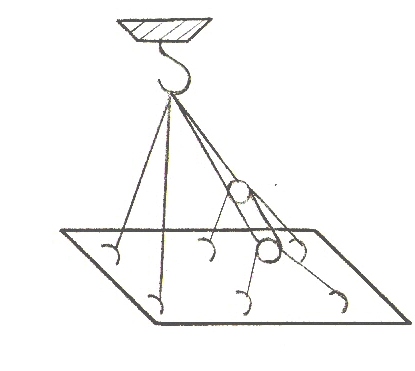

Многоветвевой уравновешивающий строп |
Покрытие |
|
5 |
250 |
5,0 |
||||||
|

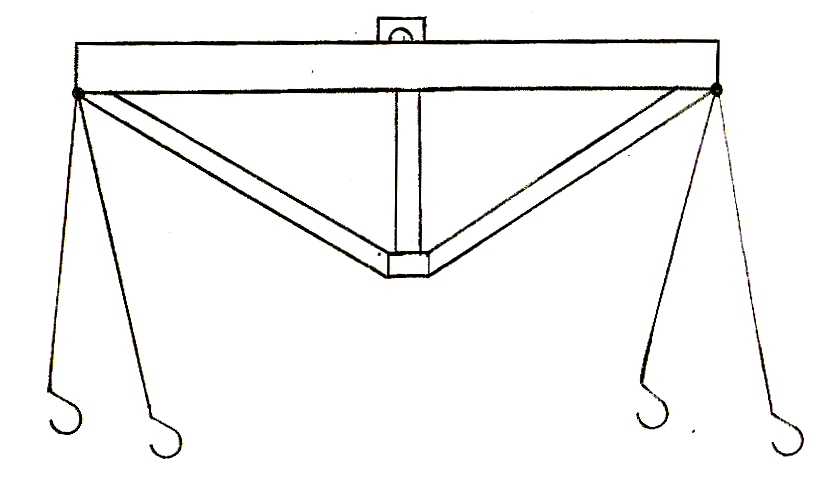

Траверса |
Стеновые панели |
|
3 |
0,8 |
2,5 |
||||||
|
Штыривостроповые грузоподъемные устройства |
Стропильные балки |
|
10 |
386 |
4 |
||||||

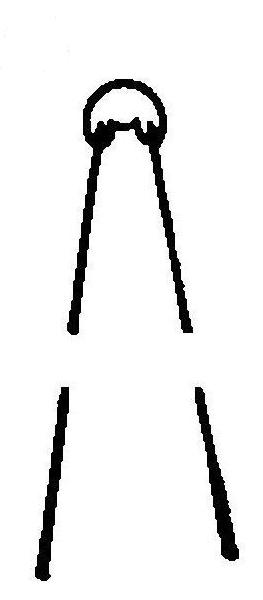

Канатные стропы двухветвевой типа 2СК
|
Для строповки ворот и вертикальных связей |
|
5 |
44 |
4,5 |
|
||||||
Ведомость трудовых затрат и затрат машинного времени.
Определение трудоемкости и затрат машинного времени производится по ЕНиР. Результаты расчетов рекомендуется свести в табличную форму. Для определения полной трудоемкости и необходимого срока производства работ к трудоемкости, определенной для монтажных процессов, добавляется трудоемкость следующих работ: обустройство конструкций до монтажа, укрупнение и усиление, монтаж и демонтаж крана, окончательное закрепление конструкций с помощью сварки и замоноличивание стыков.
Затраты труда на эти работы подсчитываются по соответствующим разделам ЕНиР. При заполнении таблиц в них не должно оставаться пустых ячеек.
Таблица 3.1.12 – Ведомость трудовых затрат и затрат машинного времени.
№ п/п |
Наименование работ |
Марка конструкции |
Единица измерения |
Объем работ |
1 |
Монтаж колонн |
К-1,К-2,К-3 |
Шт. |
48 |
2 |
Монтаж фундаментов |
Ф-1,Ф-2,Ф3 |
Шт. |
48 |
3 |
Монтаж фундаментных балок |
ФБ 6-2, ФБ6-3 |
Шт. |
29 |
4 |
Монтаж стропильных балок |
БС-1 |
Шт. |
27 |
5 |
Монтаж стеновых панелей |
СП-1, СП-2 |
Шт. |
312 |
6 |
Монтаж плит покрытия |
ПП-1 |
Шт. |
96 |
Таблица 3.1.13 - Калькуляция затрат труда
№ п/п |
Обоснование ЕНиР |
Наименование работ |
Объем работ |
норма вр. на ед. изм |
норма Маш. вр. на ед. изм. |
затраты труда на весь объем работ |
затраты Маш. вр. на весь объем работ |
Состав звена, чел |
|
ед. изм |
кол-во |
||||||||
Чел. час. |
Маш. час |
Чел. -дни. |
Маш. - смен. |
||||||
9 |
Е4-1-4 |
Монтаж колонн |
шт. |
48 |
7,5 |
1,5 |
45 |
9 |
Монтажник- 2 чел. 5р, Машинист 6р -1ч |
|
|||||||||
