6.2.2. Вулканизм (эффузивный магматизм)

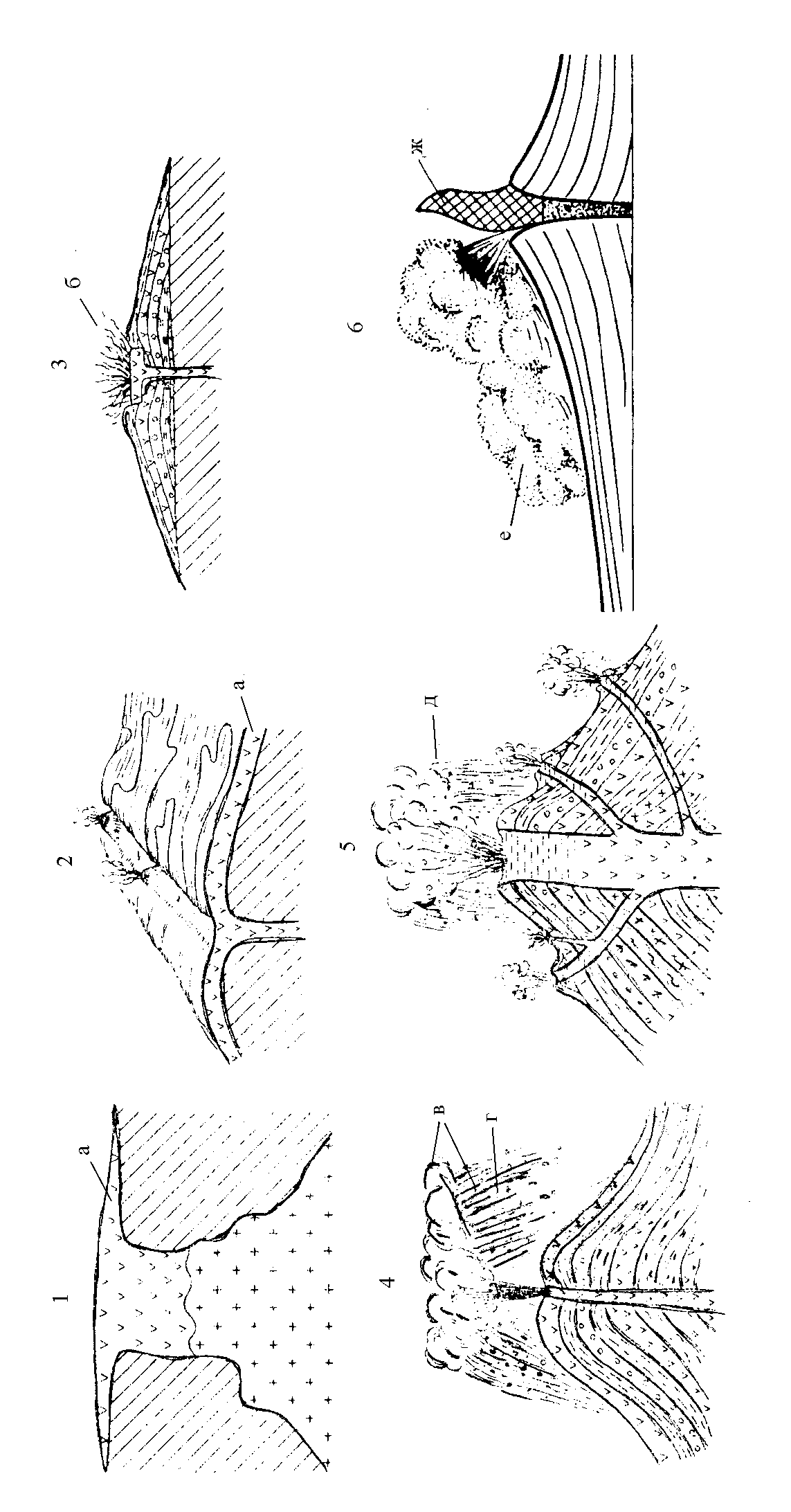

Рис. 6.2.2б. Строение вулканического аппарата (Ясаманов, 1987)
1 – магматический очаг; 2 - вулканический канал; 3 – конус вулкана; 4 – боковой канал; 5 – кратер; 6 – вулкан на срединно-океаническом хребте

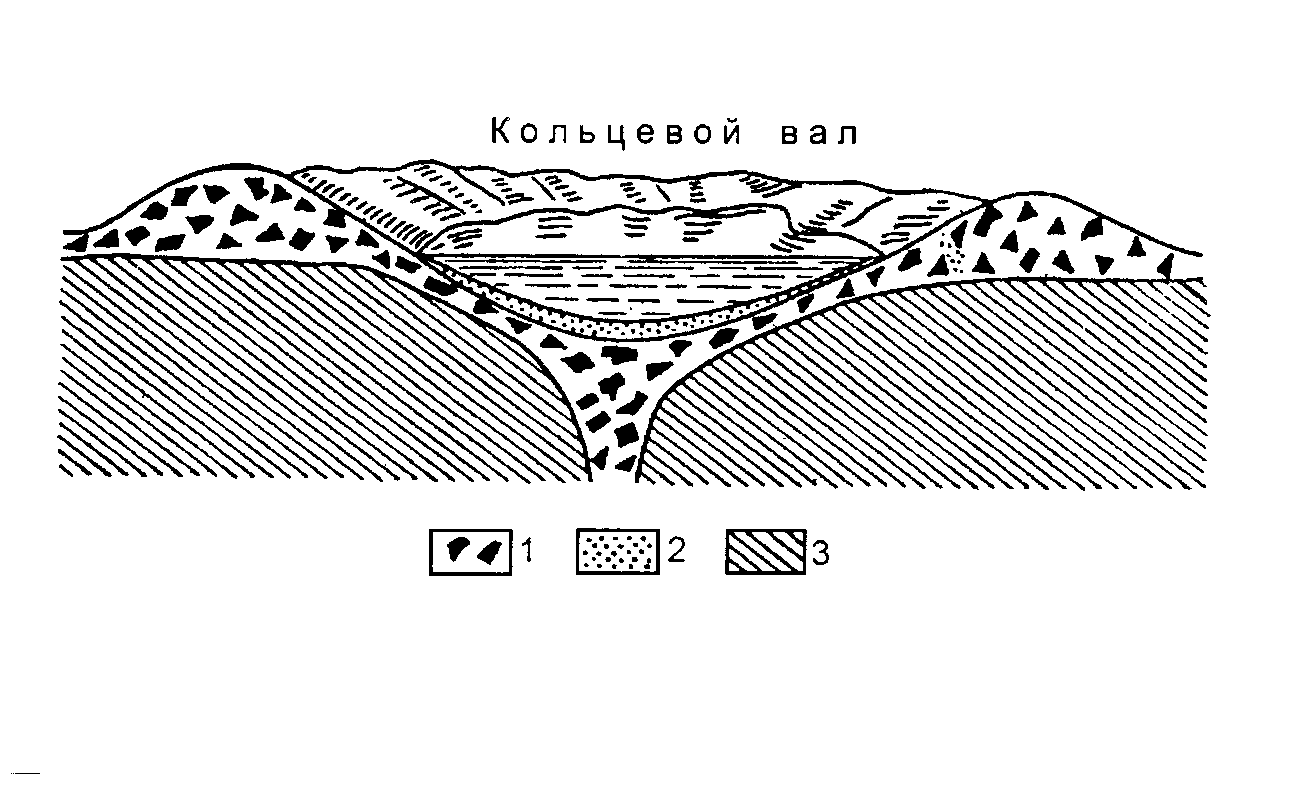

Рис. 6.2.2г. Схема маара (Серпухов и др., 1976)
1 – брекчии взрыва; 2 – озерные отложения; 3 – вмещающие породы
Рис. 6.2.2д. Области вулканической деятельности и землетрясений:
1 – действующие вулканы; 2 – основные области землетрясений
(Гурский, Корулин, 1982)

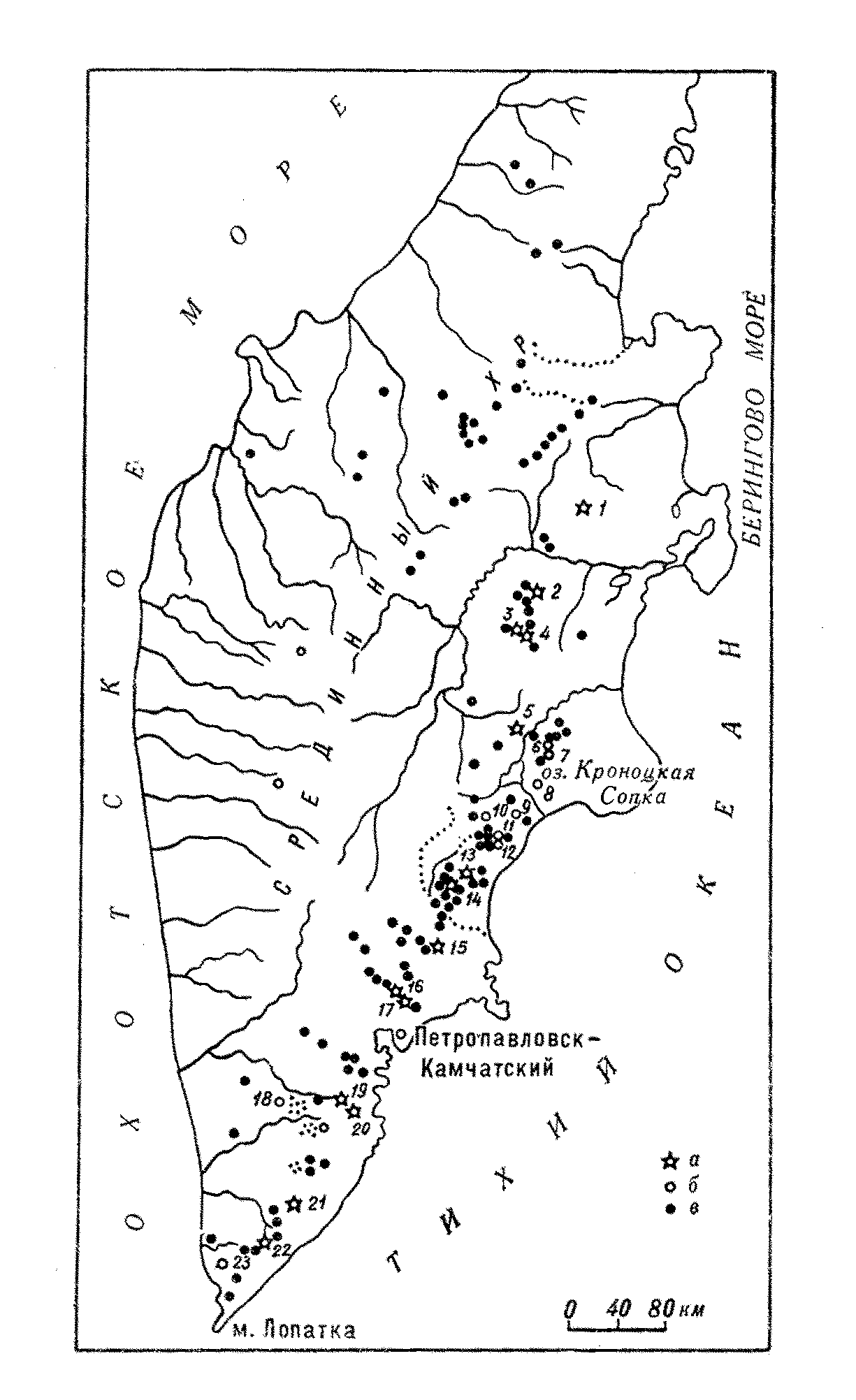

Рис. 6.2.2е. Вулканы Камчатки (Серпухов и др., 1976)
Вулканы: 1 – Шивелуч; 2 – Ключевская сопка; 16 – Корякская сопка;
17 – Авачинская сопка
6.2.3. Тектонические движения
Складчатые нарушения

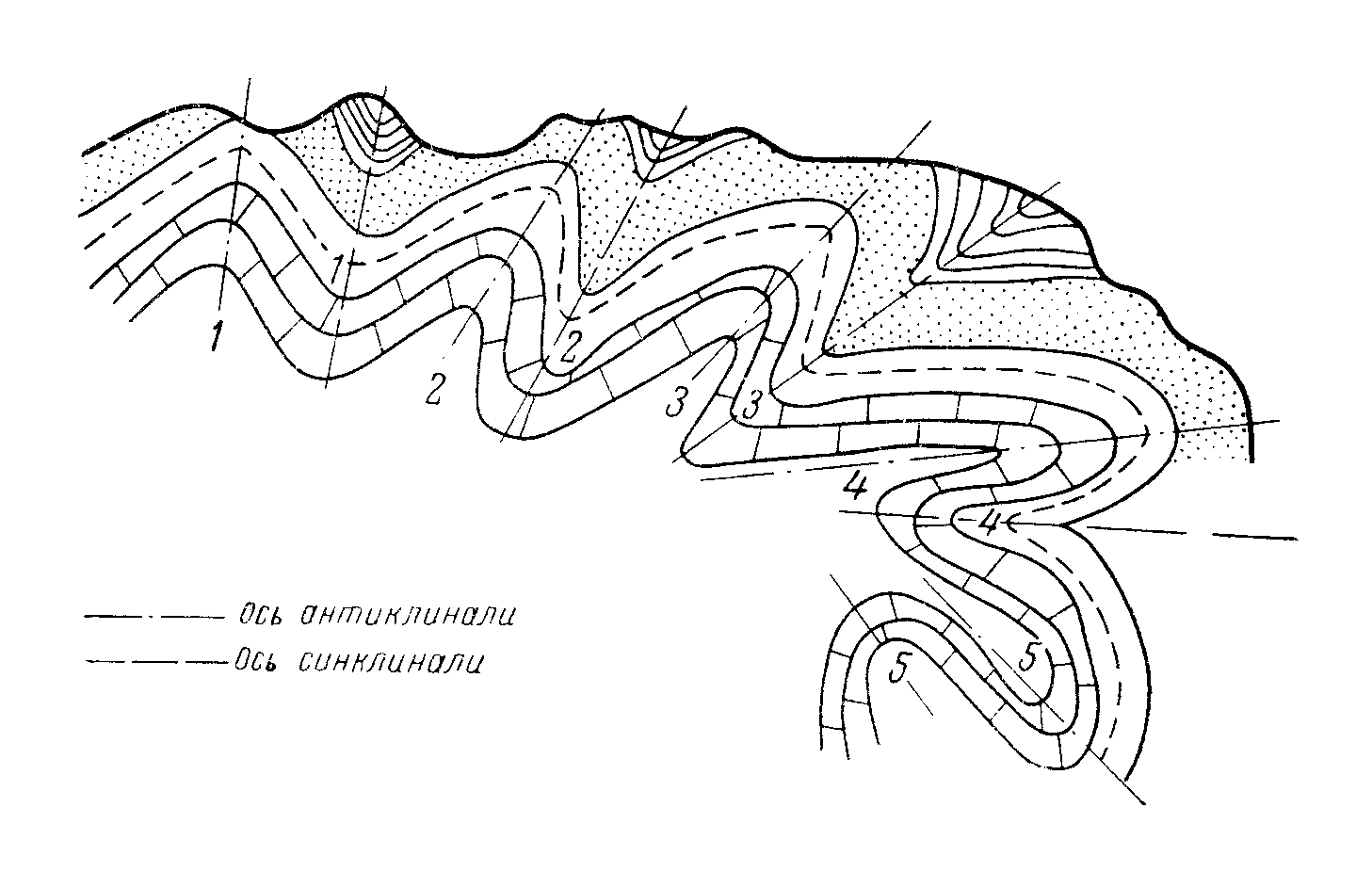

Рис. 6.2.3а. Типы складок (Жуков и др., 1971)
1 – прямые; 2 – косые; 3 – опрокинутые; 4 – лежачие, 5 – перевернутые
Разрывные нарушения

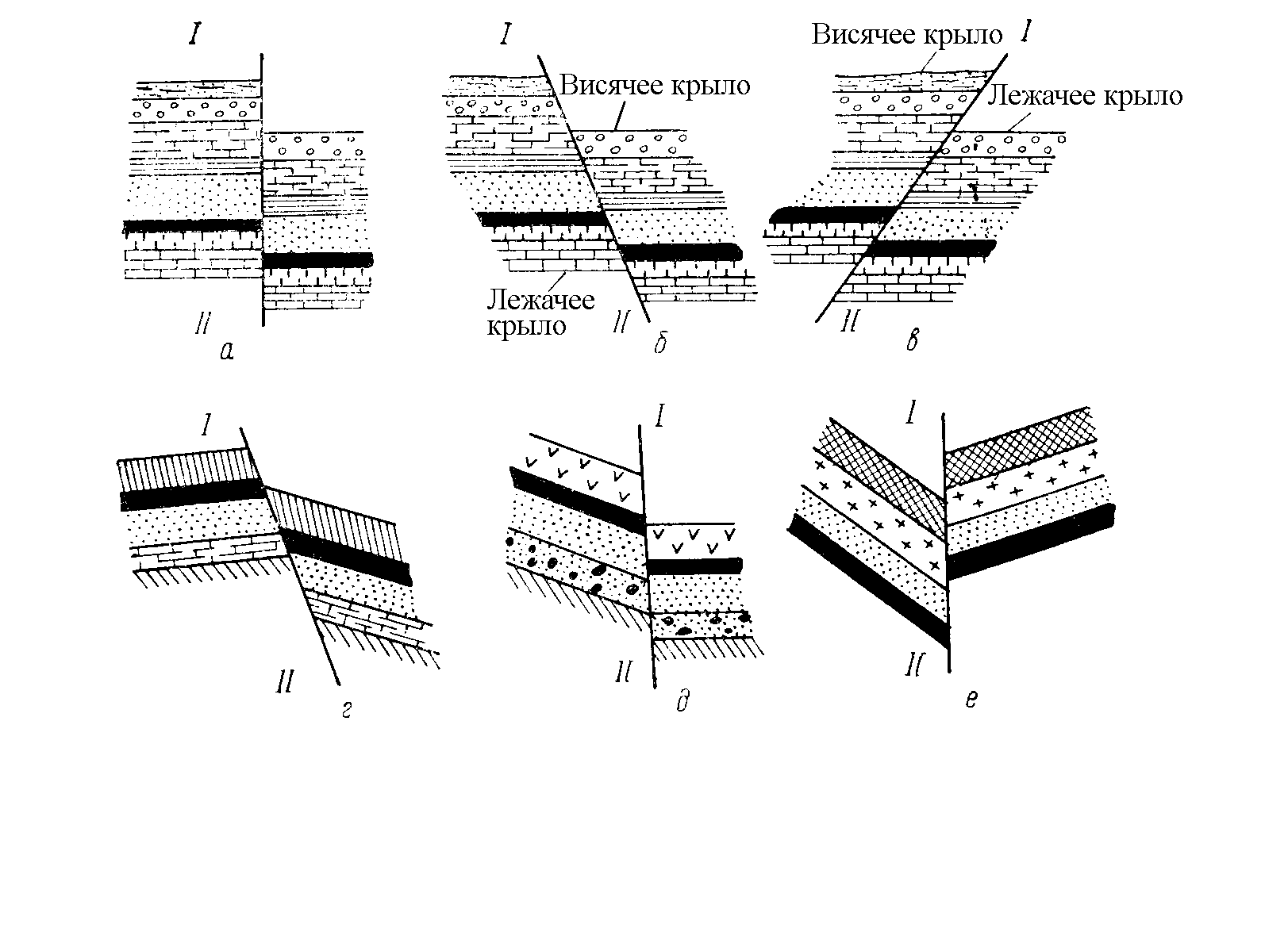

Рис. 6.2.3б. Сбросы:
а – вертикальный; б – нормальный; в – взброс

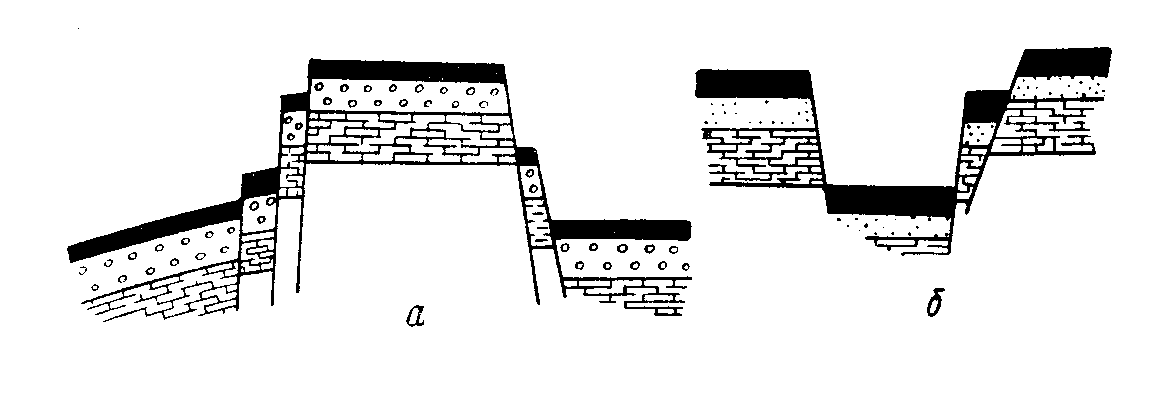

Рис. 6.2.3в. Сложные горсты (а) и грабен (б)
(Серпухов и др., 1976)
Условные обозначения
Схематическая тектоническая карта мира (Подобина, Родыгин, 2000)
Древние платформы: Геосинклинальные области:
СА – Канадская 1,5 – Грампианская
ВЕ – Русская 2 – Аппалачская
С – Сибирская 3 – Кордильерская
К – Китайская 4 – Андийская
ЮА – Южно-Американская 6 – Урало-Монгольский г. п.
АА – Африкано-Аравийская 7 – Австралийская
И – Индийская 8 – Верхояно-Чукотская
А – Австралийская 9 – Средиземноморский г. п.
АН – Антарктическая 10 – Западно-Европейская
Складчатые области: Дизъюнктивные структуры
литосферных плит:
Б
айкальские

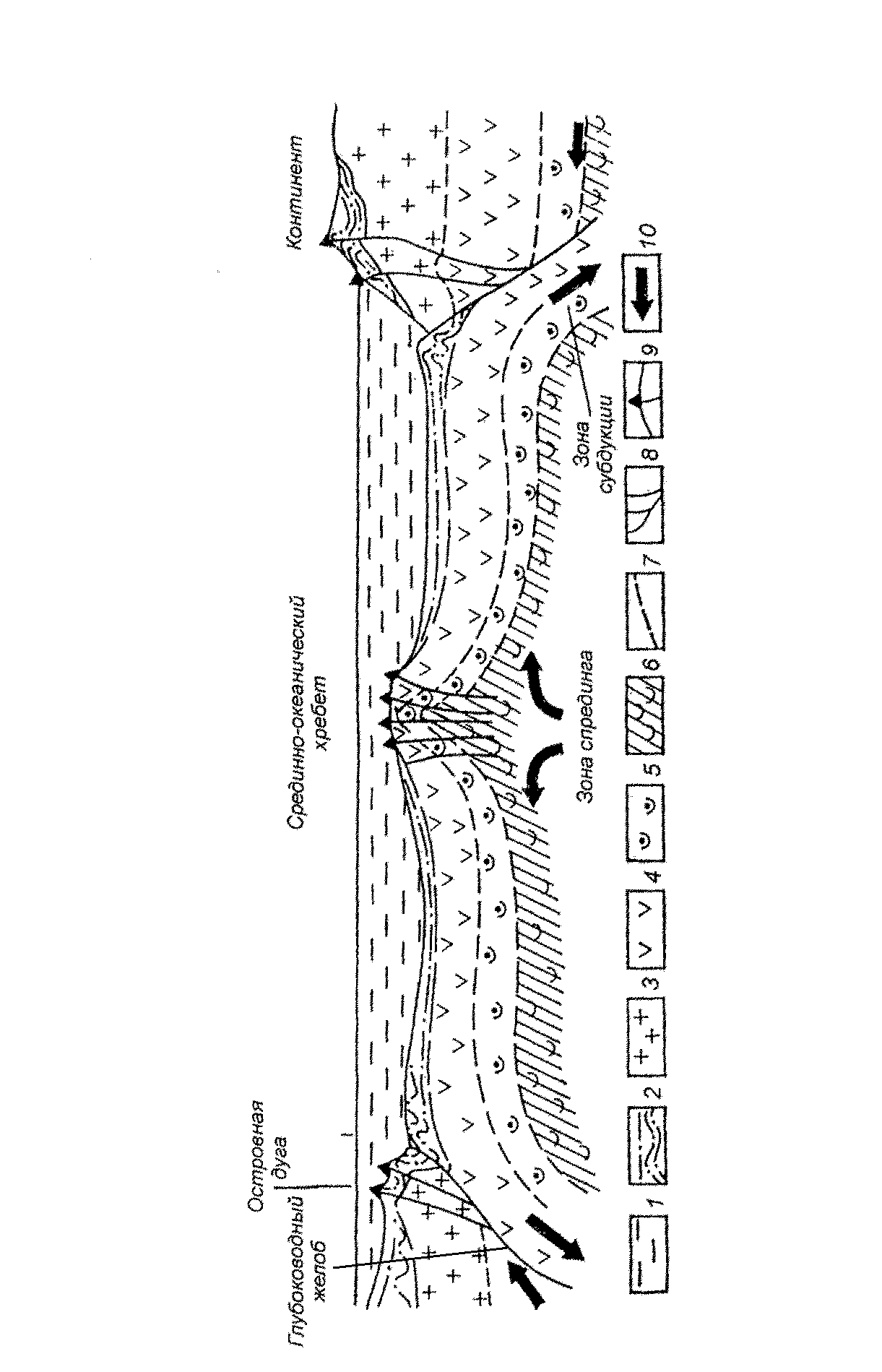

а – зона спрединга
Каледонские б – трансформные разломы
зона субдукции
Герцинские
Мезозойские

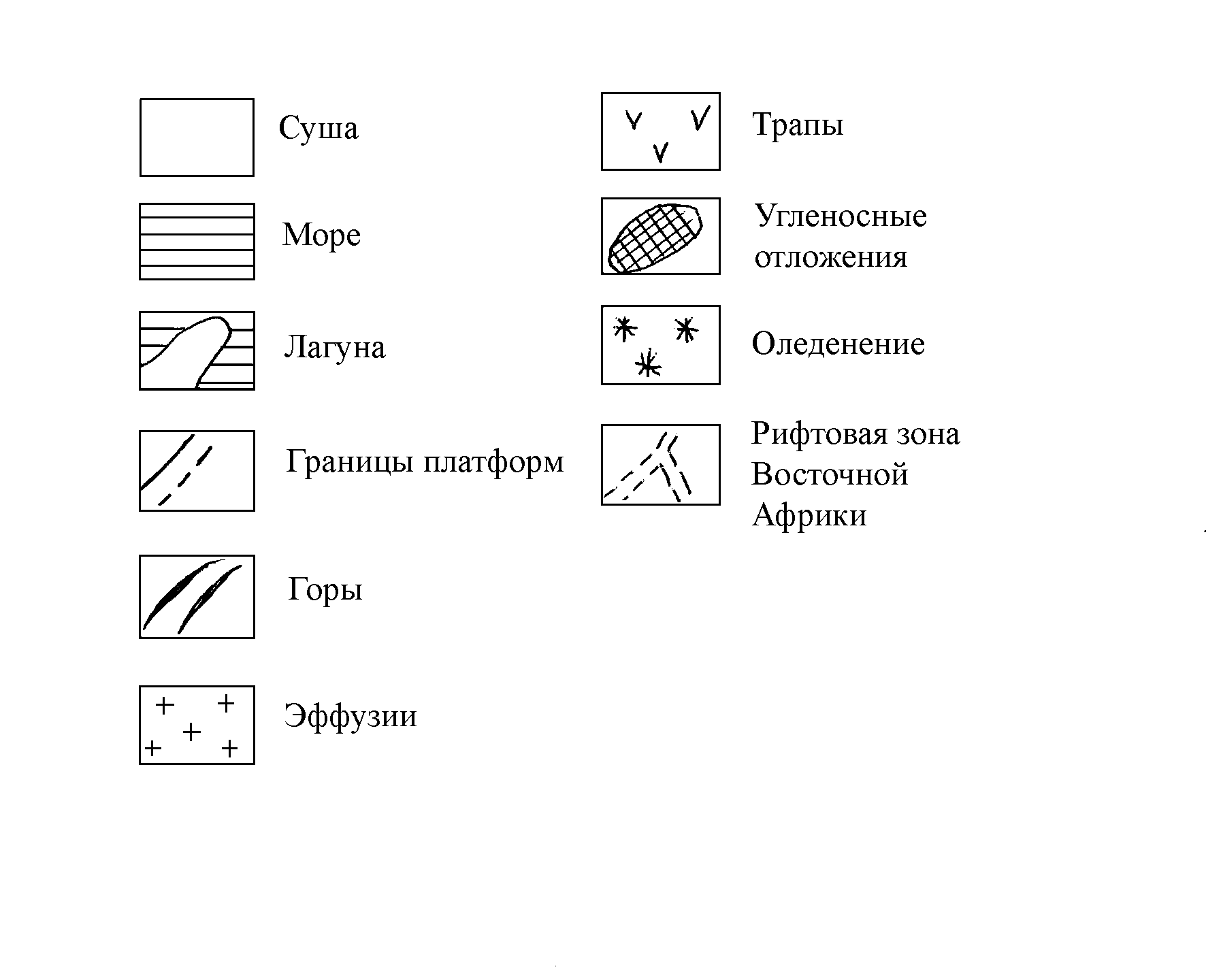

Альпийские Структурно-палеогеографические схемы (стр. 64-73: Подобина, Родыгин, 2000)
Структуры земной коры континентов
Рис. 7.1а. Схема строения платформы:
1 – складчатый фундамент; 2 – платформенный чехол
Рис. 7.1б. Схема развития геосинклинали (Жуков и др., 1971)
1 – пластовые тела основных интрузий; 2 – вулканы, извергающие лаву основного
состава; 3 – интрузии основных, средних и кислых пород; 4 – малые интрузии основных и кислых пород; 5 – вулканы, связанные с разломами
