Основные регулировки машины

1. Натяжение цепей транспортера осуществляется путем перемещения ведомого вала натяжными болтами.

2. При наличии зазора между скребками и передней балкой до 20 мм, цепи необходимо укоротить, сняв с каждой ветви по три звена.

3. Доза внесения удобрения регулируется путем перестановки сменных звездочек привода транспортера.

4. Натяжение цепей привода разбрасывающего и измельчающего барабанов - натяжными звездочками.

Техническая характеристика кузовных разбрасывателей твердых органических удобрений представлена в таблице 1.

Таблица 1.- Техническая характеристика кузовных разбрасывателей твердых органических удобрений

№ п/п	Характеристика	Машины
		ПРТ-16М	РОУ-6	ПРТ-10-14	МТТ-ф-19
1.	Доза внесения удобрений, т/га	20-40-60	до 83	15-30-45	20-40-60
2.	Рабочая ширина разбрасывания, м	6-8,5	5-6	6-7	6-8
3.	Неравномерность разбрасывания, %	25	25	25	25
4.	Грузоподъемность, т	16,0	6, 0	11,0	20,0
5.	Габариты, мм длина ширина высота	8300 2500 2730	5900 2250 1850	7200 2500 2880	9500 2700 2500
6.	Скорость движения, км/ч рабочая транспортная	до10 до30	до3,3 до8	до12 до30	до10 до23
7.	Масса машины, кг	5400	2400	4000	8200
8.	Агрегатируется с трактором	К-701	МТЗ-80	Т-150К	К-701

1.2 Роторный валкователь-разбрасыватель рун-!5а

Валкователь-разбрасыватель (рис.3) предназначен для поверхностного распределения органических удобрений из куч, расположенных на поле рядами. Состоит из двух самостоятельных частей валкователя пассивного типа с V-образным расположением крыльев разбрасывателя роторного типа, объединенных в единый агрегат. Валкователь устанавливают впереди трактора (колесного или гусеничного класса 3) и с помощью специального навесного устройства крепят на переднюю полураму трактора, а разбрасыватель навешивают на гидронавесную систему позади трактора. Валкователь состоит из корпуса 5 с валкообразующим окном, направляющих крыльев 6, толкающих штанг 1, опорных лыж установленных под крыльями, системы навески при помощи которой валкователь навешивается на раму трактора.

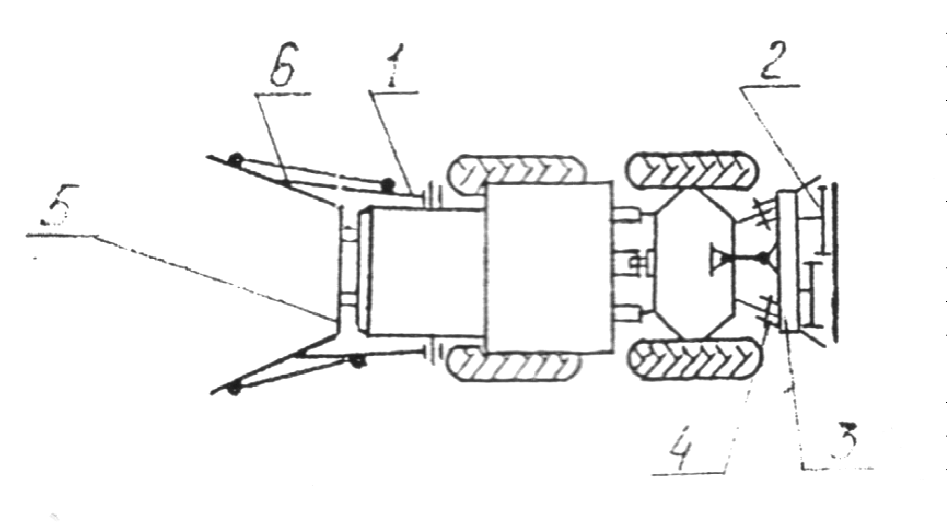

Р исунок 3 - Роторный валкователь-разбрасыватель РУН-15А

Разбрасыватель состоит из редуктора 3, двух роторов 3, рамы 4, с помощью которой разбрасыватель навешивается на гидросистему трактора. Привод разбрасывателя осуществляется от ВОМ трактора.

Работает агрегат следующим образом. При движении агрегата валкователь захватывает кучу и, перемещая ее по ходу движения, пропускает (дозирует) массу через валкообразующее окно. разбрасыватель захватывает образующийся валок и роторным рабочим органом разбрасывает его по полю.

Ширина валка не должна превышать расстояние между центрами роторов, так как в противном случае часть удобрений не будет разбрасываться.
