Технические средства и дозы внесения органических удобрений для бездефицитного баланса гумуса при возделывании сельскохозяйственных культур.

Методические указания к практическим занятиям

Челябинск 2011

В методических указаниях представлена методика расчетов по определению необходимого количества органического удобрения, для внесения в почву, обеспечивающего положительный баланс гумуса при возделывании сельскохозяйственных культур и выбор агрегата для его внесения. Методические указания адресованы магистрантам по направлению подготовки 190600 «Эксплуатация транспортно-технологических машин и комплексов», учебной дисциплины «Технология производства продукции растениеводства».

Составители

Запевалов М.В. – канд. техн. наук, доцент (ЧГАА)

Рецензент

Зыбалов В.С. – доктор с.х. наук, профессор (ЧГАА)

Ответственный за выпуск

Плаксин А.М. – зав. Кафедрой ЭМТП

Печатается по решению редакционно-издательского совета ЧГАА

Введение

Количество и качество органического вещества почвы – гумуса в значительной мере определяют уровень плодородия почвы, водный режим и степень аэрации, емкость поглощения, буферность и др.

При возделывании сельскохозяйственных культур, с урожаем происходит вынос питательных веществ из почвы, содержание гумуса уменьшается, плодородие снижается.

При использовании достаточных доз органических удобрений, содержание гумуса в почве поддерживается обычно на исходном уровне, а при внесении больших доз несколько увеличивается. Обеспечение бездефицитного баланса гумуса в почве очень важная агротехническая задача.

В настоящее время в качестве органических удобрений применяется подстилочный и бесподстилочный навоз животных, птичий помет торф, органические отходы промышленности и коммунального хозяйства, различного рода компосты, сапропель. Основной способ внесения органического удобрения сплошной, который включает в себя равномерное распределение заданной дозы по поверхности почвы с последующей заделкой его в почву. Осуществляться данный способ может различными технологиями – прямоточной, перевалочной, перегрузочной и двухфазной. Каждая из этих технологий имеет как достоинства, так и недостатки. Распределение удобрения по поверхности поля производится кузовными разбрасывателями РОУ-6, ПРТ-10, ПРТ-16, МТТ-Ф-19. Конструктивно эти машины несколько отличаются друг от друга, однако принцип их работы практически не отличается.

Технические средства и дозы внесения органических удобрений для бездефицитного баланса гумуса в почве

Цель работы: Определить дозы органических удобрений при возделывании сельскохозяйственных культур и выбрать агрегат для его внесения.

Вопросы для изучения:

1. Изучить устройство машин для внесения органических удобрений.

2. Произвести расчеты по определению дозы органических удобрений при возделывании сельскохозяйственных культур обеспечивающих бездефицитный баланс гумуса в почве в севообороте.

3. Выбрать агрегат для внесения удобрения, рассчитать расположение штабелей удобрения на поле при перевалочной технологии их внесения, вычертить схему расположения штабелей.

Примерное содержание отчета:

1. Описать цель внесения органического удобрения в почву и агротехнические требования, предъявляемые к машинам для внесения удобрений.

2. Описать устройство разбрасывателей их техническую характеристику.

3. Произвести необходимые расчеты по определению дозы внесения органических удобрений.

4. Заполнить таблицу по определению баланса гумуса в почве, вычертить схему расположения штабелей удобрения на поле.

Порядок выполнения работы а. Изучить устройство основных машин для внесения органических удобрений.

1. Кузовные разбрасыватели твердых органических удобрений.

В настоящее время в качестве органических удобрений используется подстилочный и бесподстилочный навоз животных, птичий помет, торф, органические отходы промышленности и коммунального хозяйства, сапропель, зеленое удобрение. Все эти удобрения отличаются между собой как химическим, так и физическим составом. Поэтому при их использовании применяются различные способы внесения и машины для осуществления этих способов.

Основным способом внесения в почву органических удобрений является сплошной. При этом способе органическое удобрение равномерно распределяется по поверхности поля, а затем заделывается в почву при помощи различных почвообрабатывающих машин. Для транспортировки на короткие расстояния твердых органических удобрений и сплошного распределения его по поверхности поля применяют кузовные прицепы-разбрасыватели РОУ-6, ПРТ-10-1, ПРТ-16М, МТТ-ф-19, АВТ-ф-5 и др.

Принцип работы этих машин одинаков, но отличаются они грузоподъемностью и некоторыми конструктивными особенностями ходовой части, привода и разбрасывающего рабочего органа.

Для сплошного распределения органических удобрений из куч, предварительно распределенных по полю, используется разбрасыватель РУН-15А.

С целью снижения до минимума потерь питательных веществ, предотвращения распространения неприятных запахов, снижения уровня патогенных микроорганизмов применяют внутрипочвенное внесение как жидких, так и твердых органических удобрений на глубину 10-18 см. Такой способ внесения органических удобрений по сравнению с поверхностным позволяет, например, повысить урожайность дуговых трав на 33-35%, а пропашных культур на 10-15%. Для внутрипочвенного внесения твердых органических удобрений в гряды при возделывании пропашных культур используется машина МЛГ-1,0, для внесения жидких органических удобрений - машины АВВ-ф-2,8, АВМ-2,8.

1.1 Разбрасыватель твердых органических удобрений прт-16м

Кузовной разбрасыватель органических удобрений ПРТ-16М предназначен для транспортировки органического удобрения на короткие расстояния и сплошного распределения его по поверхности поля.

Принцип работы данной машины такой же как и у других кузовных разбрасывателей. Удобрение находящееся в кузове машины подается цепочно-планчатым транспортером к разбрасывающему рабочему органу, который измельчает удобрение и равномерным слоем распределяет его по полю за идущим агрегатом. Агрегатируется разбрасыватель трактором тягового класса 5 (К-7 00А, К-701)

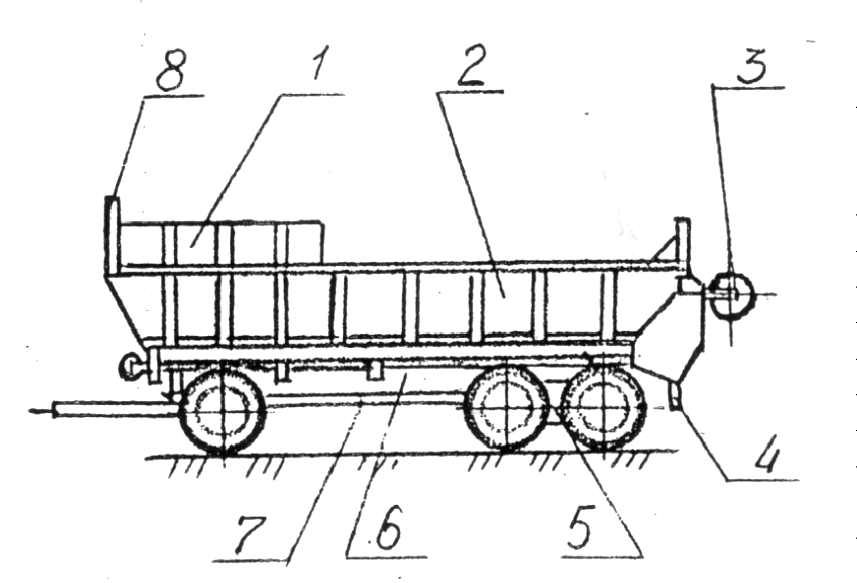

Рисунок 1 - Разбрасыватель твердых органических удобрений ПРТ-16М

Машина ПРТ-16М (рис.1) состоит из рамы 6, установленной на ходовой системе 5, металлического кузова коробчатого типа 2, с подставными бортами 1 и решеткой 8, разбрасывающего механизма 3, установленного в задней части кузова, цепочно-планчатого транспортера установленного на днище кузова, механизма привода подающего транспортера и разбрасывающего рабочего органа 7, системы электрооборудования 4, тормозной системы.

Рама машины сварная, состоит из четырех продольных ланжиронов, соединенных поперечинами и передней балкой.

Кузов односекционный, состоит из днища, двух боковых и переднего наклонного бортов.

Ходовая система состоит из подкатной тележки и балансирной подвески типа "Тандем".

Транспортер расположен на днище кузова и предназначен для подачи исходного материала к разбрасывающему устройству. Транспортер состоит из двух ветвей, соединенных между собой попарно скребками. Каждая ветвь имеет независимое натяжное устройство, состоящее из оси со свободно вращающимся ведомыми звездочками, и натяжных винтов с гайками.

Привод предназначен для передачи и изменения скорости движения транспортера и разбрасывающего рабочего органа. Состоит из конически-цилиндрического редуктора и вала привода транспортера, который соединен с редуктором цепной муфтой и цепной передачей, передающей вращение ведущему валу транспортера. Привод разбрасывающего органа осуществляется через цепную передачу и две звездочки от первой ступени редуктора на измельчающий барабан, а от него через цепную передачу на разбрасывающий барабан.

Разбрасывающее устройство (рис.2) состоит из нижнего измельчающего барабана 6, верхнего разбрасывающего барабана 3 и двух стоек 2. Нижний барабан измельчает удобрение и подает его на верхний барабан, который разбрасывает удобрение на определенную ширину захвата. Крутящий момент от ВОМ трактора к редуктору передается через карданный вал.

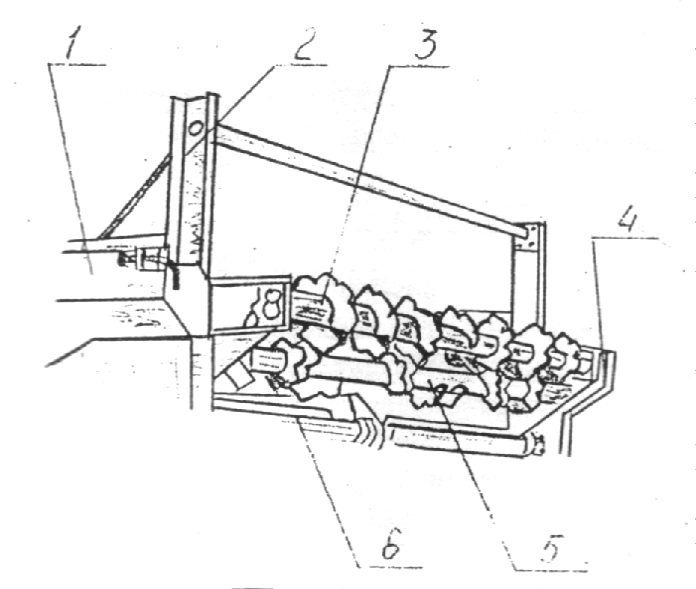

Рисунок 2 - Разбрасывающее устройство разбрасывателя ПРТ-16М

Тормозная система машины имеет два независимых привода колодчатых тормозов: пневматический, предназначенный для торможения машины в движении и механический - стояночный. Система электрооборудования однопроводная, 12-вальтовая. Входной жгут проводов через штепсельную вилку подключают к трактору.
