5. Задание.

5.1. Измерьте параметры элементов, выданные преподавателем: сопротивления резистора, индуктивности катушки индуктивности, емкости конденсатора. Запишите полученные результаты в отчет в виде таблицы 2.1.

Таблица 2.1

Элемент	R, Ом	L, мГн	С, нФ
Номинальное значение
Измеренное значение

5.2. Изучите работу анализатора АЧХ и ФЧХ.

5.2.1. В программе «NI ELVISmx Instrument Launcher» нажать кнопку «Bode». Появиться окно, показанное на рисунке 2.1.

5.2.2. Изучить, по рисунку 1.1, назначение органов управление анализатора АЧХ и ФЧХ.

5.3. На макетной плате соберите схему последовательной RС – цепи, показанную на рисунке 2.2.

5.4. Настройте анализатор АЧХ и ФЧХ.

5.4.1. В окне «Stimulus Channel» выберете «AI 0».

5.4.2. В окне «Response Channel» выберете «AI 1».

5.4.3. С помощью окошек «Start Frequency» и «Stop Frequency», установите диапазон частот, в котором будет производиться измерение. В данном случае, диапазон от 1 кГц до 20 кГц.

5.4.4. В окне «Steps», установите нужное количество точек на графике. Чем больше точек, тем точнее будут измерения. В данном случае установите число 50. При необходимости его можно поменять.

5.4.5. Включите анализатор, нажав на кнопку «Run». На экранах анализатора должны появиться графики, аналогичные показанным на рисунке 2.3.

5.5. Определите изменение фазы от частоты (снимите ФЧХ последовательной RC цепи.).

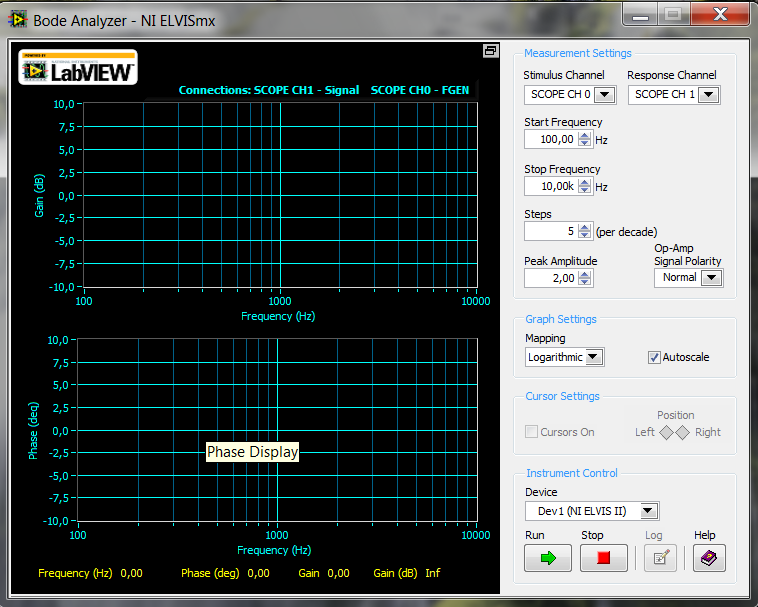

Рисунок 2.1 – Окно анализатора АЧХ и ФЧХ.

Рисунок 2.2 - Схема исследования АЧХ и ФЧХ последовательной RC цепи с подписанными гнездами на макетной плате.

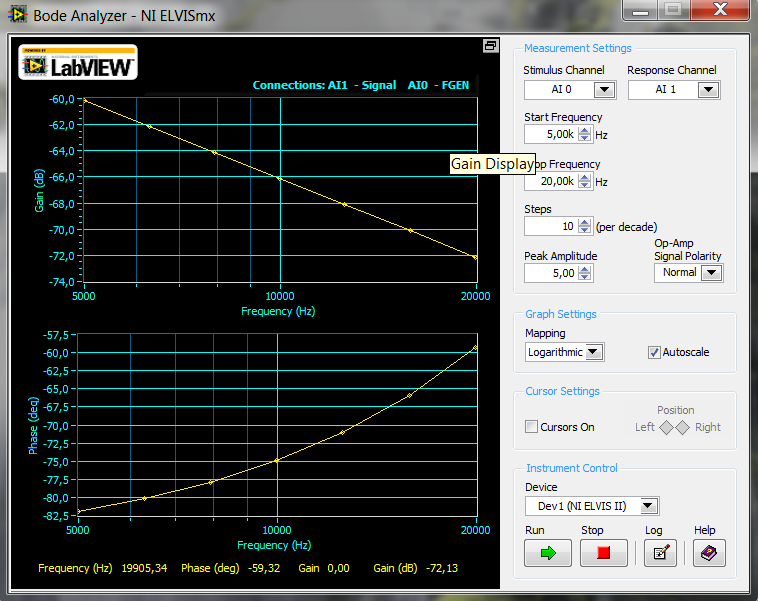

Рисунок 2.3 – Настройка и работа анализатора АЧХ и ФЧХ.

5.5.1. Поставьте галочку «Cursors On». На экранах с графиками появиться курсор с красным перекрестием.

5.5.2. Перемещая курсор, по точкам на графике, с помощью желтых надписей, в нижней части экрана, можно определить фазу при данной частоте, в выбранной точке. Курсор можно перемещать с помощью кнопок «Position» на блоке «Cursor Settings».

5.5.3. Заполните таблицу 2.2, колонку «Эксперимент» для цепи RC.

5.6. Определите изменение амплитуды от частоты (снимите АЧХ последовательной RC цепи.) с помощью функционального генератора и вольтметра.

5.6.1. Откройте окна функционального генератора (FGEN) и цифрового мультиметра (DMM).

5.6.2. В окне цифрового мультиметра, переключитесь в режим измерения переменного напряжения.

5.6.3. Установите на генераторе амплитуду 5 В.

5.6.3. Изменяя частоту сигнала в окне функционального генератора, запишите в таблицу 2.2 измеренное переменное напряжение на резисторе. Частоты брать точно такие же, какие записаны в случаи измерения ФЧХ.

5.7. На макетной плате соберите схему для исследования последовательной RL цепи. Для этого замените в цепи RC конденсатор на катушку индуктивности. Повторите измерения и заполните таблицу 2.2, колонку «Эксперимент» для цепи RL.

5.8. На макетной плате соберите схему для исследования последовательной RLС цепи. Для этого в цепи RL между L и R должен быть установлен конденсатор. Повторите измерения и заполните таблицу 2.2, колонку «Эксперимент» для цепи RLС. ПРИМЕЧАНИЕ: после сборки схемы, проверьте правильность подключения анализатора ФЧХ и вольтметра. Анализатор должен подключаться одним входом до реактивных элементов (между генератором и катушкой), вторым после (между конденсатором и резистором). Вольтметр должен подключаться параллельно резистору. (НАРИСОВАТЬ СХЕМУ!!!)

5.9. По экспериментальным данным таблицы 2.2, постройте векторные диаграммы для частот f₁=2кГц, f₂=8кГц.
