12.2.3 Измерение активной мощности в цепях трехфазного тока
Для измерения активной мощности в цепях трехфазного тока можно применять однофазные ваттметры, включив их на соответствующие токи и напряжения, или трехфазные ваттметры, объединяющие в одном приборе два или три однофазных измерительных механизма, которые включаются в цепь по схемам, аналогичным соответствующим схемам включения однофазных ваттметров.
Есть много схем.
В четырех проводной цепи в общем случае несимметрии применяются три однофазных ваттметра, включенные на разные напряжения и токи.Значение мощности определяется суммой показаний трех ваттметров.
При полной симметрии напряжений, токов и фазовых сдвигов между ними можно воспользоваться одним из ваттметров, показания которого следует умножить на 3.
Аналогичные схемы используются и при трехпроводной цепи, когда нагрузка соединена звездой с доступной нулевой точкой.

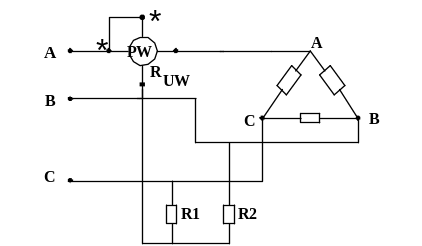

Если нулевая точка недоступна, или нагрузка соединена треугольником (при полной симметрии то и другое), то образуют искусственную нулевую точку.
Показания вольтметра умножаются на три.

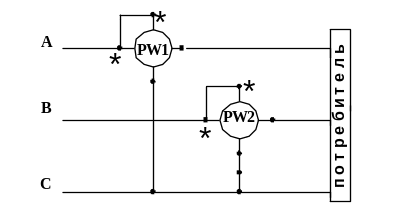

В трехпроводной цепи, также при несимметрии токов и напряжений можно применить два ваттметра:
т.к.
мгновенное значение мощности равно
сумме мгновенных значений мощности
отдельных фаз
и в случае соединений звездой,
или
.
Тогда
Для расширения диапазонов измерения тока и напряжений обмотки PW включают через ИТН и ИТТ (при токах свыше 10А и напряжении свыше 600В).
12.2.4 Измерение реактивной мощности в цепях трехфазного тока
Для измерения реактивной мощности в цепях трехфазного тока применяют однофазные ваттметры, включая их по соответствующим схемам.

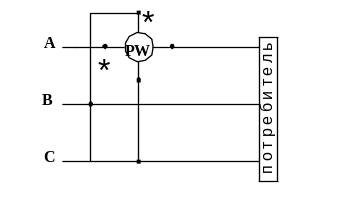

При полной симметрии можно применять один ваттметр в трех и четырех проводной трехфазной цепи.
Токовая обмотка включается в одну из трех линий, а цепь напряжения к другим остальным. Генераторный конец цепи напряжения следует подключать линии, следующей за линией, в которую включена токовая обмотка
Значение
реактивной мощности равно показанию
ваттметра умноженному на
,
Но схема с одним ваттметром имеет большую
погрешность.
При
асимметрии можно применять три ваттметра,
соблюдая выше приведенное правило
включения обмоток. Значения реактивной
мощности равно среднему арифметическому
показаний умноженному на
Q=
При

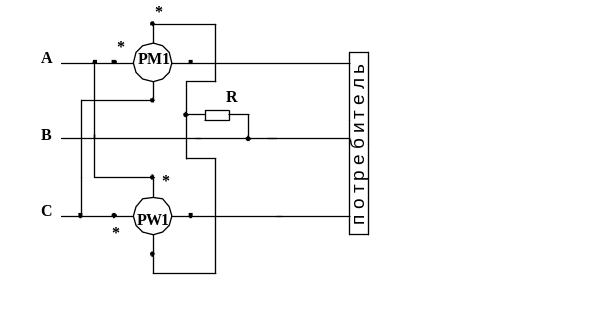

асимметрии применяются и два ваттметра,
включенных по схеме с искусственным
нулем. Q
в этом случае равна (P1+P2)
12.2.5 Измерение энергии
Для измерения энергии и ее учета на постоянном токе применяют электродинамические и ферродинамические счетчики электрической энергии.
В цепях переменного тока промышленной частоты применяют главным образом индукционные счетчики. Для учета электрической энергии на электротранспорте применяют и электронные счетчики.
При измерении энергии сравнительно мощных потребителей счетчики включают через ИТТ и ИТН.
Есть трехфазные индукционные счетчики, для измерения в трехфазных цепях. Применяют и электронные счетчики. Есть счетчики для измерения активной энергии и реактивной энергии.
Схема включения однофазного счетчика активной энергии:
