12.1.2 Измерение переменных тока и напряжения
Для измерения действующего значения переменного тока и напряжения промышленной частоты чаще всего используют электромагнитные, электродинамические ферродинамические приборы.
На повышенных частотах лучше использовать термоэлектрические, электростатические, выпрямительные, аналоговые электронные, цифровые приборы.
Среднее выпрямленное и амплитудное значение измеряют выпрямительными и электронными приборами.
При выборе конкретных типов приборов следует учитывать их отличительные свойства.
Так электродинамические высокоточные приборы можно применять только в сравнительно мощных цепях (падение напряжения на mA до 10В, а ток вольтметров до 0,1А).
Это же относится и к электромагнитным и ферродинамическим приборам.
В маломощных цепях наиболее пригодны электростатические, электронные, выпрямительные приборы. Но нужно помнить, что выпрямительные приборы имеют погрешность от несинусоидальной формы кривой измеряемых тока и напряжения.
Для измерения малых токов (1мА) и напряжения (0,1В) применяют только электронные приборы.
Самый высокий предел измерения по току имеют электромагнитные амперметры (300А), по напряжению – электростатические вольтметры (300кВ).
Для расширения диапазонов измерения амперметров переменного тока применяют измерительные трансформаторы тока.
IX=kIIA kI-коэффициент трансформатора тока
Погрешность измерения включает в себя погрешность амперметра и коэффициента трансформации. Чтобы уменьшить влияние последней погрешности класс точности ИТТ выбирают выше класса точности амперметра.
Если напряжение цепи превышает 600В, вторичную обмотку и корпус трансформатора заземляют.
Применяют ИТТ и в трехфазных цепях. Причем можно использовать лишь два трансформатора для измерения токов трех фаз трехпроводной цепи.
При
равенстве коэффициента трансформации
обоих трансформаторов показание РА2
будет
пропорционально геометрической сумме
,
которая в трехпроводной цепи равняется
току
при любом распределении нагрузок между
фазами.
Аналогично и в четырехпрводной трехфазовой цепи можно, используя три ИТТ, измерить четыре тока.
В случае, если необходимо производить измерения тока без разрыва цепи, по который он протекает, можно использовать ИТТ с разъемным магнитопроводом в виде клещей.
Напряжения, превышающие 600В, измеряют, используют ИТН.
,
класс точности ИТН должен быть выше
класса точности вольтметра.

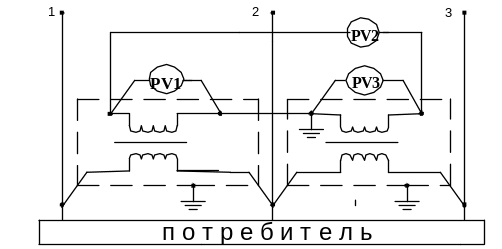

Для измерения высокого напряжения в трехфазовой цепи применяют схему, в которой для измерения трех линейных напряжений используют только два трансформатора.
Для измерения несинусоидальных токов и напряжений (их действующих значений) применяют термоэлектрические, электродинамические, электростатические и электронные приборы; средних значений – электронные приборы; амплитудных значений – электронные приборы (пиковые вольтметры).
Для регистрации и наблюдения мгновенных значений несинусоидальных токов и напряжений можно использовать и электромеханические и электронные осцилографы осциллографами.
