5.2 Разработка технологической карты
Технологическая карта составляется для ПК 5+00.
Для составления технологической карты рассчитывается длина захватки по формуле
Lзах=Р/S, (5.1)
где Р – производительность используемой машины, м3/смену;

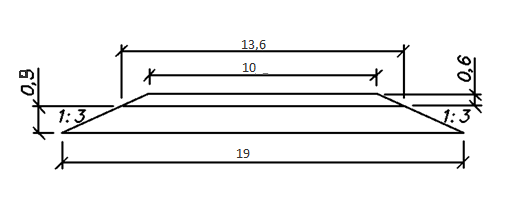

S - площадь поперечного сечения отсыпаемого слоя земляного полотна.
S = (136+19,3)/2*(2,5 – 0,6) = 31,26 м²
Lзах =288,7/31,26=9,23 м принимаем 10 м.
Таблица 5.3 – Расчет трудозатрат на захватку
Обоснование норм |
Описание рабочих процессов и операций на захватке |
Ед. изм. |
Объём работ |
Норма времени на едницу измерения |
На весь объём |
Состав звена |
|||
чел.-ч |
маш.-ч |
чел.- дни |
маш.- смена |
машины |
рабочие |
||||
Е1-24-5 |
Срезка растительного слоя бульдозером при перемещении грунта до 24 м |
1000 м3 |
0,0926 |
28,84 |
28,84 |
0,33 |
0,33 |
Бульдозер мощностью 79 кВт SWD 100 |
машинист |
Е1-23-4 |
Разработка грунта скрепером прицепным с ковшом вместимостью 15м3 при перемещении грунта до 300 м |
1000 м3 |
0,340 |
24,2 |
27,71 |
1,03 |
1,18 |
Скрепер при- цепной ДЗ-79 с емкостью ковша 15 м3 |
3 |
Е1-130-6 |
Уплотнение грунта прицепными катками на пневмоколесном ходу 25т при толщине слоя 60 см |
1000 м3 |
0,340 |
5,07 |
4,36 |
0,22 |
0,185 |
Катки прицепные на пневмоколесном ходу 25т ДУ-39Б |
машинист |
Е1-145-1 |
Планировка верха земляного полотна автогрейдером среднего типа 99 кВт |
1000 м2 |
0,136 |
1,13 |
0,46 |
0,019 |
0,01 |
Автогрейдер среднего типа 99 кВт ДЗ-180 |
машинист |
Е1-145-11 |
Планировка откосов насыпей автогрейдером среднего типа 99 кВт |
1000 м2 |
0,081 |
1,7 |
1,7 |
0,017 |
0,02 |
Автогрейдер среднего типа 99 кВт ДЗ-180 |
машинист |
5.3 Построение линейно-календарного графика
Линейный календарный график организации работ по сооружению земляного полотна показывает последовательность и сроки выполнения работ бригадами, звеньями на отдельных участках. Продолжительность работы звена на участке определяется путем деления объемов работ на участке на сменный объем ведущих машин. При построении графика учитывается последовательность работ.
Начало строительства – 1 марта 2013г, окончание строительства 16 июня 2013г, а длительность строительства составит 150 смен.
