Особенности конструкции эвр № 305-002
ЭВР № 305-000 обладает тем недостатком, что при торможении одновременно получают питание оба вентиля. Это вызывает значительное падение напряжения в линии ЭПТ в конце состава и может вызывать неустойчивую работу тормозов на хвостовых вагонах. Падение напряжения в линии ЭПТ накладывает также ограничение на длину поезда. Поэтому перспективными являются ЭВР с раздельным питанием вентилей, в которых для торможения достаточно подать питание только на катушку вентиля торможения, а при перекрыше — только на катушку вентиля отпуска. Тем самым нагрузка на блок питания ЭПТ при торможении уменьшается вдвое, увеличивается напряжение в хвостовом участке линии ЭПТ, повышается надежность действия тормозов по всей длине состава и появляется возможность увеличения длины поезда.
Один из вариантов ЭВР с раздельным питанием вентилей — ЭВР № 305-002. В цепи катушек вентилей этого ЭВР включены индивидуальные селеновые диоды Со и Ст, а якорь вентиля ВТ — сложносоставной, образующий встречно действующие клапаны впуска и выпуска.
Воздухораспределитель kHs
На всех вагонах габарита РИЦ постройки до 1990 г., используемых в международном сообщении, устанавливается автоматический пневматический тормоз системы KEs-CPP (Кнорр единый — грузовой, пассажирский, скоростной). На пассажирских вагонах габарита РИЦ устанавливают пневматический колодочный автоматический тормоз с воздухораспределителем европейского типа системы KEs (Кнорр единый — скоростной). Поэтому если в состав поезда входит только один вагон габарита РИЦ, а весь состав на электропневматических тормозах, то на этом вагоне тормоз отключают.
Воздухораспределитель KEs этого тормоза является прибором прямодействующего типа и имеет только ступенчатый режим отпуска. Применение воздухораспределителей со ступенчатым отпуском на западноевропейских дорогах обусловлено наличием большого количества горных участков. В то же время более длительный процесс отпуска тормоза при этих воздухораспределителях компенсируется сравнительно небольшой длиной поезда, которая из-за использования винтовой упряжи ограничена продольными усилиями при торможении.
Пневматический колодочный тормоз с воздухораспределителем KEs пассажирских и почтово-багажных вагонов международного сообщения на европейских железных дорогах колеи 1435 мм и на РЖД работает с применением чугунных тормозных колодок. Коэффициент трения таких колодок в значительной мере зависит от скорости движения поезда (вращения колеса) и уменьшается с ее увеличением.
Эти колодки обеспечивают необходимую эффективность действия пневматического тормоза при скоростях движения до 100... 120 км/ч. Однако при больших скоростях эффективность действия обычного тормозного оборудования с чугунными колодками без дополнительных устройств уже недостаточна для безопасности движения, так как с уменьшением коэффициента трения колодок уменьшается тормозная сила поезда.
Для регулирования силы нажатия в зависимости от скорости поезда применяют осевой центробежный регулятор, встроенный в буксу одной из колесных пар каждого вагона, и пневматическое двухступенчатое реле давления. Такими устройствами оборудованы все пассажирские вагоны международного сообщения с чугунными тормозными колодками европейских железных дорог колеи 1435 мм и РЖД, эксплуатирующиеся со скоростями до 140... 160 км/ч. Регулирование силы нажатия колодок в зависимости от скорости поезда происходит при включении тормоза на скоростной режим (по принятым МСЖД обозначениям). На остальных режимах (Р — пассажирский, G — грузовой) давление в тормозном цилиндре соответствует низкой скорости на скоростном режиме.

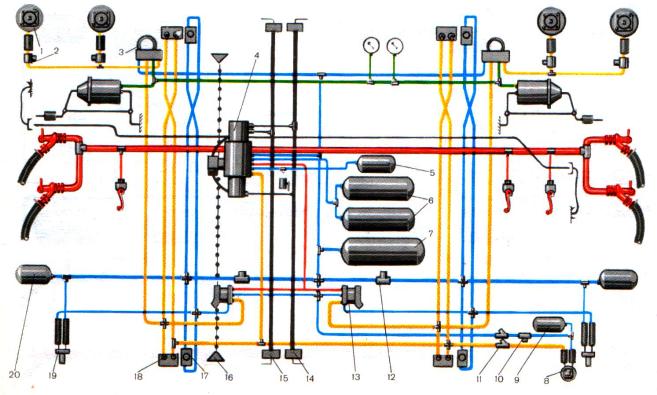

Схема тормозного оборудования пассажирского вагона габарита РИЦ показана на рисунке 3.47.
Рисунок 3.47 - Cхема расположения оборудования тормоза КЕs на вагоне
Пассажирские вагоны для международного сообщения оборудованы воздухораспределителем 4 типа КЕs, запасными резервуарами 6 и 7 объемом 250 или 380 л, противоюзными регуляторами 1, сбрасывающими клапанами 3, скоростным регулятором 8 с дросселями 11 и фильтром 10, тормозными цилиндрами диаметром 18 или 16". Почтовые вагоны оборудованы грузовым авторежимом с двумя датчиками 19 и с реле 13.
Для отключения в случае обрыва шлангов к регуляторам 1 установлены вентили 2, а к датчикам 19 — вентили 12. Резервуары 5, 20 и 9 образуют дополнительные емкости в системе тормоза.
Включение и выключение воздухораспределителя 4 производится поворотом рукоятки 15, а отпуск тормоза вручную — с помощью поводка 16. Рукоятка 14 имеет три положения по режимам: Г (грузовой), П (пассажирский) и ПС (пассажирский скоростной).
На стоянке с помощью кнопочного клапана 18 проверяют действие реле давления воздухораспределителя 4 и скоростного регулятора 8, а с помощью кнопки 17 — действие грузового авторежима.
Скоростной регулятор 8 при скорости движения свыше 70 км/ч обеспечивает в тормозных цилиндрах давление 3,6—3,8 или 3.8—4,0 кг/см2, а при скорости ниже 50 км/ч соответственно 1,6—1,8 или 2,1—2,3 кг/см2.
