Зарядка происходит, когда вагон подсоединили к тм и пустили воздух.
Из ТМ через разобщительный кран, по трубке поз.1, фильтр, калиброванное отверстие диаметром 1,3 мм (поз.2) и обратный клапан (поз. 3) наполняется ЗР. Отверстие рассчитано так, что ЗР до давления 4,8 кг/см2 наполняется приблизительно за 4,5 минуты. А зачем замедлять наполнение ЗР? Почему бы не открыть широкий канал, чтобы он наполнился поскорее? Этот вопрос был бы правомерен, если бы поезд состоял всего из одного вагона. Но вагонов много. Без отверстия 1,3 мм воздух при отпуске пойдет сначала в ЗР первого вагона, а уж после его наполнения (V=78 л) двинется во второй вагон. Тем самым серьезно замедлится отпускная волна.
Главный поршень 14 за счет пружины 36 находился в крайнем левом положении. Когда в ЗК появится давление (а мы договорились, что ЗК напрямую соединена с ТМ), он там и останется. Его манжета не препятствует прохождению воздуха из ЗК в РК через отверстие диаметром 0,5 мм (поз.15) в расточке главной части. Происходит зарядка рабочей камеры РК. В конце зарядки давление в обеих камерах станет равным поездному давлению в ТМ; такое же давление будет и в ЗР. Это положение – полностью заряженные камеры и ЗР – называют поездным положением, поскольку именно таким остается ВР при движении поезда.
Работа главной части при торможении
В автоматических тормозах любое снижение давления в ТМ по какой бы то ни было причине вызывает торможение. Правда, принято различать три различных темпа разрядки ТМ:
0,8 кг/см2 за 1 секунду и быстрее – темп экстренного торможения. Такой темп бывает при постановке ручки КМ в VI положение, при срыве стоп-крана, при разъединении рукавов.
0,1-0,4 кг/см2 за 1 секунду – темп служебного торможения. Такой темп достигается при постановке ручки крана в V положение; именно им и пользуются для регулирования скорости. В дальнейшем, когда будем говорить о служебном торможении, подразумевается, что разрядка ТМ выполняется именно этим темпом.
0,2 – 0,5 кг/см2 за 1 минуту или медленнее – темп мягкости. При таком темпе ВР в поезде срабатывать не должны. Такой темп бывает, когда после отпуска сверхзарядное давление ликвидируется через стабилизатор крана
В поездном положении зарядное давление в ТМ = 5,3 – 5,5 кг/см2 (для грузового груженого поезда). Это – требование Инструкции по тормозам № 277. При экстренном торможении давление в ТМ снижают до нуля. При служебном торможении, если ручку КМ оставить в V положении, давление в ТМ тоже снизится до 0, хотя и более медленным темпом. Но так не делают. Обычно, выполняют сначала первую ступень торможения разрядкой ТМ на 0,6 – 0,7 кг/см2 (то есть 5,5 - 0,7 = 4,8), после чего переводят ручку крана в положение перекрыши, прекращая тем самым разрядку ТМ. Наблюдают за снижением скорости. Если тормозной эффект недостаточен – выполняют вторую ступень торможения, например 4,8 – 0,5 = 4,3. После чего вновь ставят ручку крана в положение перекрыши.
Итак, произведена ступень торможения, после чего установлена перекрыша. 5,5 – 0,7 = 4,8 кг/см2. Давление в РК (слева от главного поршня ) станет больше давления в ЗК (справа от главного поршня). Разница давлений сдвинет главный поршень вправо. Двигаясь, он будет сжимать пружину 36 (рис.3.27), сопротивление которой от сжатия будет возрастать. В конце концов, он «поймает» некоторое положение равновесия РК > | < ЗК + пружина
5,5 > | < 4,8 + F пружины
и остановится.
От перемещения поршня вот что изменится:
Отверстие диаметром 0,5 мм перекроется манжетой поршня, тем самым РК разобщится с ЗК. Если этого не сделать, то воздух перетекал бы из РК в ЗК, давление в РК уменьшалось бы, и поршень возвратился бы назад влево.
Тормозной клапан (поз. 24) коснется уравнительного поршня (поз. 25) и перекроет осевой канал в нем диаметром 2,8 мм, тем самым ТЦ разобщится с Ат. При перемещении штока главного поршня далее вправо тормозной клапан, упёршись в уравнительный поршень, вдавится внутрь штока, сжимая свою пружину. Откроется зазор между тормозным клапаном и его седлом, через этот зазор и начнется наполнение ТЦ по следующему пути: ЗР > 4 отверстия диаметром 3 мм во втулке штока > полость между 3 и 4 манжетами штока > 8 отверстий диаметром 1,6 мм (или 4 отверстия диаметром 3 мм в старых моделях) в штоке главного поршня > полость внутри штока > зазор между тормозным клапаном и его седлом > тормозная камера ТК (так принято называть полость слева от уравнительного поршня) > ТЦ.

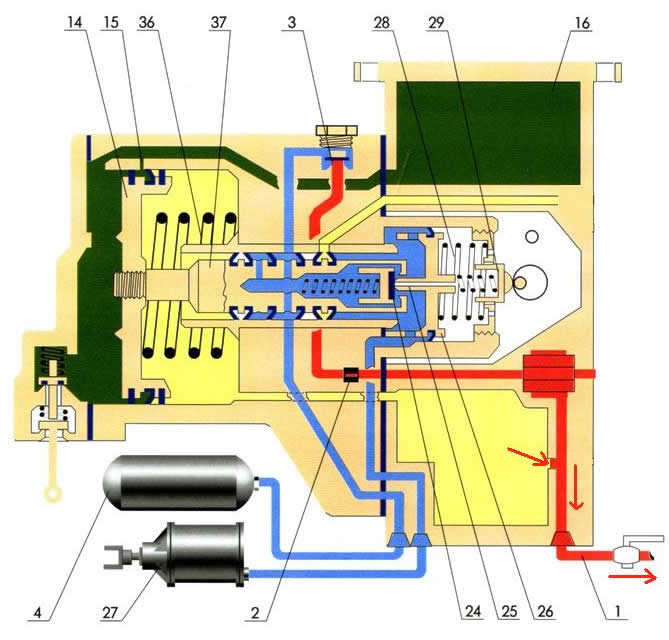

Рисунок 3.27 - Действие главной части ВР 483 при торможении
Работа главной части при торможении
По мере наполнения ТЦ будет расти давление в тормозной камере ТК (это постоянно сообщающиеся объемы); отчего уравнительный поршень станет смещаться вправо, сжимая режимные пружины. В конце концов, он «поймает» положение, когда F тормозной камеры > | < F режимных пружин. При этом тормозной клапан прижмется к седлу, но и атмосферный канал диаметром 2,8 мм в уравнительном поршне будет закрыт. Всякое движение воздуха прекратится, наступит положение перекрыши.

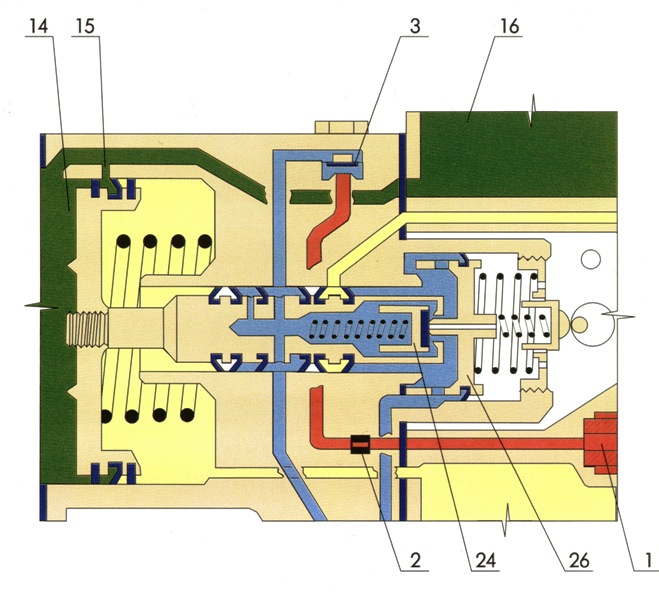

Рисунок 3.28 - Действие главной части при перекрыше.
(на рисунке вроде бы виден небольшой зазор между тормозным клапаном 24 и его седлом; на самом деле при перекрыше никакого зазора нет)
Интересно отметить, что перекрышу в ТМ выполняет машинист по своему усмотрению, ставя руку крана в IV положение, а перекрыша в воздухораспределителе устанавливается сама, автоматически. Наступление перекрыши зависит от того, насколько сдвинулся вправо главный поршень (то есть от глубины разрядки ТМ) и насколько сдвинулся уравнительный поршень (то есть от усилия режимных пружин).
Совершенно очевидно, что если в результате первой ступени торможения машинист не достиг желательного тормозного эффекта, он может выполнить вторую, третью и так далее ступени торможения, дополнительно разряжая тормозную магистраль. Всякий раз главный поршень будет сдвигаться все дальше вправо, создавая в ТЦ все большее давление. Когда же поршень дойдет до крайнего правого положения, то дальнейшее понижение давления в ТМ уже не вызовет усиления тормозного эффекта. Такую ситуацию называют полным служебным торможением. Главный поршень в этом случае смещается вправо на 23 мм и упирается во втулку, по которой ходит шток. Для получения ПСТ необходимо разрядить ТМ на 1,5 – 1,7 кг/см2 либо в один прием, либо суммарно несколькими ступенями.
