47. Системы и сети звукового вещания

Открытие радио стимулировало организацию системы звукового вещания. До широкого распространения телевидения звуковое вещание было единственным средством оперативной передачи информации большому числу абонентов. Первые сети звукового вещания доказали высокую эффективность нового вида электросвязи. Вскоре сети звукового вещания получили широкое распространение во всех развитых странах. Важная особенность звукового вещания – в отличие от систем телеграфной и телефонной связи – использование односторонних (симплексных) каналов для доставки информации.

Звуковое вещание может использовать радиоканалы и проводные средства связи. Обычно радиоканалы делятся по диапазонам выделенных частот: длинные, средние, короткие и ультракороткие волны. Проводные каналы связи обычно делят на аналоговые и цифровые. Вне зависимости от среды распространения сигнала средства звукового вещания делят на однопрограммные и многопрограммные, а также на моно- и стереофонические.

Каналы обратной связи, реализованные в ряде систем звукового вещания, используются для контроля качества передаваемых сигналов и управления оборудованием. Информационная обратная связь обычно создается за счет использования сетей телефонной связи (фиксированных и мобильных), а также Internet.

48. Общие сведения о системе звукового вещания

Вещанием называют организацию и передачу с помощью средств электрической связи различных вещательных программ. Различают звуковое (ЗВ) и телевизионное (ТВ) вешание. Вещательной программой называют определенную последовательность различных сообщений во времени (новости, концерт, репортаж и др.). Отдельную, законченную в тематическом отношении часть программы называют передачей.

Передачу вещательных программ организуют специальные отделы выпуска ЗВ ТВ, а наблюдение за техническим качеством передач и их содержанием — отделы контроля.

Система звукового вещания представляет собой комплекс технических средств, с помощью которых обеспечивается доведение подготовленных программ до слушателей. В систему ЗВ входят:

- источники программ (студии, аппаратные записи и воспроизведения программ, трансляционные пункты);

- сеть подачи вещательных программ (соединительные линии, междугородные каналы вещания) — вторичная сеть;

- сеть передающих радиовещательных станций (РВС);

- приемные сети (радиовещательные приемники, абонентские устройства проводного вещания — громкоговорители).

РАДИО- И ПРОВОДНОЕ ВЕЩАНИЕ

Передача программ звукового вещания осуществляется с помощью технических средств радио- и проводного вещания. Для передачи вещательных программ организуются каналы вещания. Электрический канал звукового вещания представляет собой совокупность технических средств, с помощью которых электрические сигналы программ вещания передаются с выхода микрофона до антенны передатчика (радиовещание) или абонентской розетки проводное вещание.

Электрический канал ЗВ включает (рис.27):

- тракт формирования программ;

- тракт первичного распределения программ, технические средства которого используются для передачи сигналов программ вещания на радиовещательные станции (РВС) и в узлы проводного вещания (УПВ);

- тракт вторичного распределения программ, технические средства которого предназначены для окончательного доведения программ до слушателей.

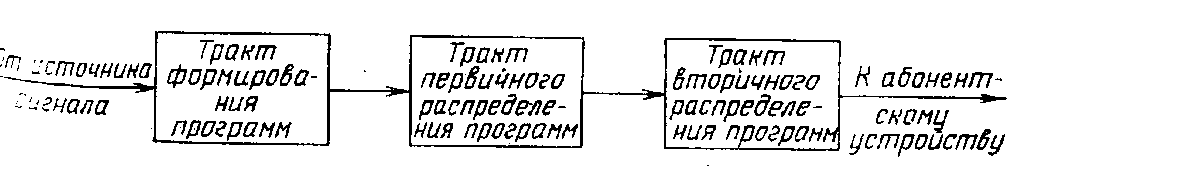

Рисунок 27 – Канал звукового вещания

При радиовещании доведение программ ЗВ до слушателей осуществляется через сеть передающих РВС (рис. 28), расположенных в различных пунктах страны. От РВС сигналы вещательных программ поступают на вход индивидуальных радиоприемников (ИП) слушателей в виде свободно распространяющихся в пространстве электромагнитных волн (радиоволн), Слушатели могут использовать различные стационарные и переносные радиоприемники различных типов и классов, в том числе вводящие в комбинированные установки. При проводном вещании доведение программ ЗВ л слушателей осуществляется, через местные УП (радиотрансляционные узлы). Сигналы вещательных программе УПВ поступают на вход АУ—абонентских устройств (громкоговорителей) в виде электромагнитных волн) распространяющим по проводам воздушных или кабельных линий сетей проводного вещания. Радиовещание и проводное вещание образуют единую сеть звукового вещания страны. Оновные достоинства и недостатки. Радиовещание. Программы ЗВ в зоне действия РВС, независимо от ее мощности, может принимать неограниченное число слушателей, как в стационарных условиях, так и при передвижении. Слушатели, по своему усмотрению, могут принимать одну в многих транслируемых различными РВС программ. Однако при работающих в диапазонах КМВ, ГМВ, ДКМВ сопровождается различными помехами: индустриальным атмосферными, помехами со стороны других радиостанций и др. Практически без помех осуществляется РВС МВ-ЧМ (работающих в метровом диапазоне волн с частотной модуляцией). Но это возможно лишь на расстояниях до сотен километров.

Проводное вещание. При использовании проводных линий потери энергии сигналов и уровень помех меньше. Приемные устройства (абонентские громкоговорители одно - и трехпрограммного вещания) проще, надежнее и значительно дешевле радиоприемников,

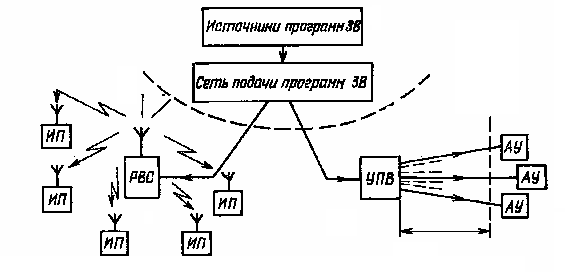

Рисунок 28 – Упрощённая схема системы звукового вещания

а затраты на электроэнергию незначительны или совершенно отсутствуют. Кроме того, система проводного вещания позволяет организовать местное вещание (городское, районное, внутрипроизводственное), не занимая радиоканала, что особенно нужно при необходимости оперативного оповещения всего населения о стихийных бедствиях. Однако УПВ могут обслужить только ограниченное число абонентских устройств слушателей. Это зависит от мощности узлов и протяженности линий проводного вещания. Необходимость в проводной сети требует определенных затрат на ее строительство и обслуживание. Кроме того, выбор программ при трехпрограммном вещании ограничен, а при однопрограммном отсутствует.
