28. Районированная гтс

При районированной городской телефонной сети без узлообразования все РАТС соединены по принципу «каждая с каждой», которые соединяют между собой сравнительно небольшим пучком соединительных линий по принципу «каждая с каждой».

Рис Районированная без узлов

Нумерация в этом случае пятизначная, первая цифра номера абонента является кодом, т. е. номером, присвоенным данной РАТС. При большом числе районир-х АТС (не более 7-8) связь их по принципу «каждая с каждой» становится неэкономичной из-за образования большого числа мелких пучков соединительных линий, использование которых снижается, а затраты на строительство и эксплуатацию возрастают.

Районированная структура сети без узлообразования на аналоговой ГТС целесообразна при емкости сети до 80 тыс. номеров.

29. Районированная гтс с увс

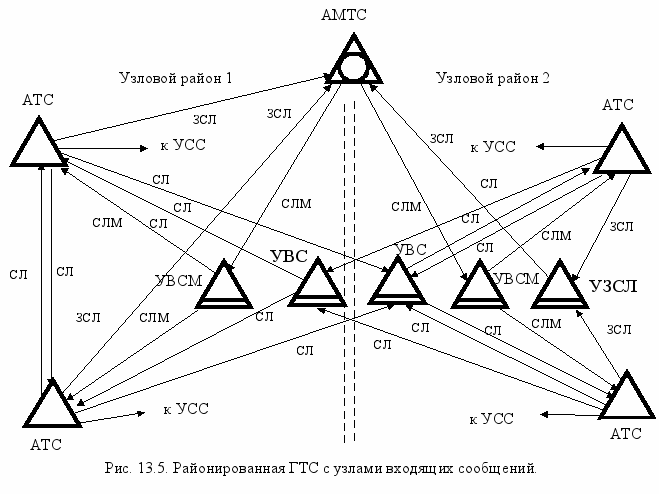

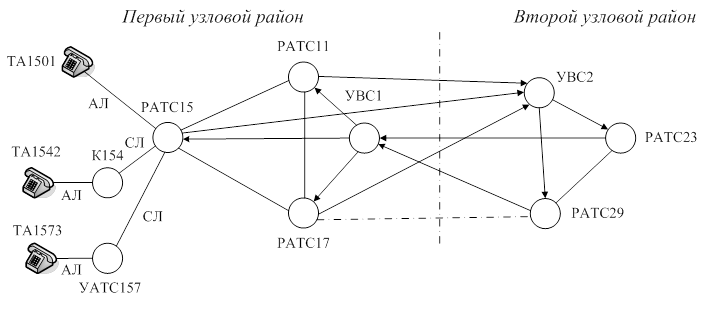

Районированные ГТС с узлами входящих сообщений (УВС) делятся на узловые районы, в каждом из которых для концентрации нагрузки к АТС узлового района устанавливаются УВС. Связь между АТС разных районов, как правило, осуществляется через УВС, расположенный в районе, в котором находится входящая АТС. Внутри узлового района АТС связываются между собой непосредственно или через УВС. Структурная схема районированной ГТС с узлами входящих сообщений связи представлена на рис. Районированные ГТС с УВС могут иметь емкость до 800 тысяч номеров.

30. Районированная гтс с увс и уис

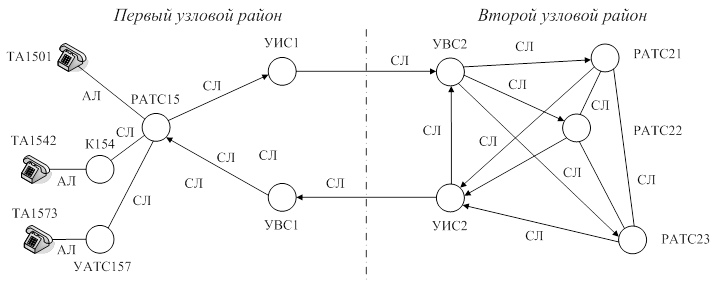

Районированные ГТС с узлами входящих сообщений (УВС) и узлами исходящих сообщений (УИС) делятся на узловые районы, в каждом из которых для концентрации нагрузки к АТС узлового района устанавливаются УВС, а для концентрации нагрузки от АТС узлового района – УИС (рис. 13.6).

Связь между АТС разных узловых районов преимущественно осуществляется по схеме АТСисх. – УИС – УВС - АТСвх. Районные АТС, расположенные в пределах одного узлового района, связываются по таким же схемам, как на ГТС с УВС.

Районированные ГТС с УВС и УИС могут иметь емкость до 8 миллионов номеров.

31. Сеть абонентского доступа

Современное развитие местных сетей электросвязи ориентировано на предоставление наиболее полного спектра услуг, начиная от стандартной телефонии до современных услуг мультимедиа. Это позволяет рассматривать элементы сетей не только с точки зрения наличия определенных линейных сооружений и различной аппаратуры, но и функционального назначения.

Сеть абонентского доступа - это совокупность технических средств между оконечными абонентскими устройствами, установленными в помещении пользователя, и тем коммутационным оборудованием, в план нумерации (или адресации) которого входят подключаемые к телекоммуникационной системе терминалы.

Исходя из данного определения, границы сети абонентского доступа достаточно широко варьируются в зависимости от типа передаваемой информации (аналоговая телефония, услуги ЦСИС, передача данных и интернет, радиовещание, телевидение) и включают в себя различные фрагменты традиционных проводных и беспроводных сетей. В каких-то случаях это всего лишь абонентские линии, в каких-то - это абонентские линии, абонентские концентраторы и соединительные линии до опорных АТС, в каких-то - это савокупность активного оборудования xDSL и медных или оптических линий связи и т. д.

Также в качестве среды переноса информации могут использоваться фрагменты сети кабельного телевидения, аппаратура беспроводной связи.

Сети абонентского доступа, работающие на основе проводных технологий, можно условно подразделить на следующие виды:

- аналоговые абонентские линии АТС и цифровые системы уплотнения абонентских линий, позволяющие организовать несколько телефонных линий по одной паре медного кабеля;

- цифровая сеть с интеграцией услуг (ISDN), предполагающая организацию цифровых абонентских линий на основе интерфейсов базового (BRI) и первичного доступа (PRI). Нередко помимо терминалов ЦСИО (ISDN) в данные сети включается оборудование учрежденческих и учрежденческо-производственных АТС корпоративных пользователей услуг связи;

- в) сеть на основе технологии ADSL (асимметричная цифровая абонентская линия), позволяющая организовывать одновременно с аналоговой телефонией асимметричный канал передачи данных. Наибольшее развитие данной технологии связано с ростом в потребности доступа к сети Internet. Сеть обеспечивает при низкой стоимости выделенный канал для доступа в Internet, работает по существующим абонентским линиям и используется, в основном, индивидуальными клиентами телефонной сети связи;

- сеть доступа на основе технологий xDSL (кроме ADSL), обеспечивающая различные варианты (скорость, вид передаваемой информации) доступа к сетям связи. Сеть предназначена для подключения корпоративных и индивидуальных пользователей и может работать по медным и оптическим линиям связи;

- сеть беспроводного абонентского доступа WLL (беспроводная абонентская линия), предполагающая стационарное размещение или ограниченную подвижность абонентского радиооборудования и не требующая при развертывании больших затрат на строительство кабельных сооружений. Данная сеть может строиться на базе аппаратуры, работающей по стандарту DECT.

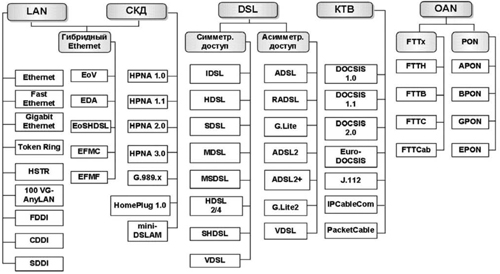

Технологии проводного абонентского доступа имеет пять основных групп по критерию среды передачи и категориям пользователей. На рис. 1 представлена их классификация.

LAN (Local Area Network) – группа технологий, предназначенных для предоставления корпоративным пользователям услуг доступа к ресурсам локальных вычислительных сетей и использующих в качестве среды передачи структурированные кабельные системы категорий 3, 4 и 5, коаксиальный кабель и оптоволоконный кабель.

DSL (Digital Subscriber Line) – группа технологий, предназначенных для предоставления пользователям ТфОП услуг мультимедиа и использующих в качестве среды передачи существующую инфраструктуру ТфОП.

КТВ (кабельное телевидение) – группа технологий, предназначенных для предоставления пользователям сетей КТВ мультимедийных услуг (за счет организации обратного канала) и использующих в качестве среды передачи оптоволоконный и коаксиальный кабели.

OAN (Optical Access Networks) – группа технологий, предназначенных для предоставления пользователям широкополосных услуг, линии доступа к мультимедийным услугам и использующих в качестве среды передачи оптоволоконный кабель.

СКД (сети коллективного доступа) – группа гибридных технологий для организации сетей доступа в многоквартирных домах; в качестве среды передачи используется существующая в домах инфраструктура ТфОП, радиотрансляционных сетей и сетей электропитания.
