26. Сельские телефонные сети
На СТС предусматривается радиальное построение (одноступенчатая схема) и радиально-узловое построение (одно- и двухступенчатая схема) с возможностью использования прямых и обходных путей. В соответствии с указанными принципами построения СТС на ней используются: центральная станция (ЦС), расположенная в районном центре, выполняющая одновременно функции телефонной станции райцентра и транзитного узла СТС. В ЦС включаются соединительные линии (СЛ) от оконечных станций (ОС) при радиальном построении или от ОС и узловых станций (УС) при радиально-узловом построении; через ЦС осуществляется связь с АМТС. Одноступенчатая схема построения СТС по сравнению с двухступенчатой упрощает станционное оборудование, повышает надежность Применение одноступенчатой схемы зависит от плотности населения и расстояниями между населенными пунктами. Двухступенчатое построение СТС допускается применять только при условии технико-экономической целесообразности. УС и ЦС должны обеспечивать четырехпроводный транзит. Емкость ЦС может быть в пределах от нескольких сотен до нескольких тысяч номеров. Емкость ОС и УС может быть от пятидесяти до нескольких тысяч номеров. С целью повышения надежности и живучести связи, увеличения пропускной способности СЛ, лучшего использования КО и борьбы с перегрузками следует применять прямые и обходные пути. При организации автоматической междугородной и внутризоновой связи допускается сохранение на ЦС, УС и ОС действующих координатных станций при условии установки на них аппаратуры АОН. На СТС в отличие от ГТС возможно несколько переходов аналог-цифра-аналог и допустимы случаи, когда между цифровыми станциями нет «сквозного» стандартного тракта ИКМ или они подключаются к СТС с использованием аналоговых интерфейсов. Допускается построение СТС по радиально-узловому принципу с использованием станций в качестве УС и ЦС. В этом случае возможна организация прямых путей высокого использования между разными УС с обходным путем через ЦС. На СТС могут применяться СЛ двухстороннего и одностороннего использования, как правило, одна и та же для местной и для междугородной связи. Выбор типа пучка линий (одностороннего или двухстороннего использования), а также решение вопроса о применении раздельных пучков линий для местной и междугородной связи определяется технико-экон-ми соображ-ми. На СТС должна предусматриваться возможность связи абонентов со справочными, заказными и экстренными службами. В райцентре с нерайонированной телефонной сетью узел спецсвязи (УСС) орг-ся непосредственно на ЦС. Связь с экстренными службами, включенными в ЦС, УС или ОС, должна обесп-ся для всех абонентов СТС, включая внутрипроизводственных абонентов УС и ОС, не имеющих права выхода на сеть ЕСТ.
27. Нерайонированныe гтc
ГТС – совокупность станционных и линейных сооружений, оконечных абонентских устройств, предназначенная для обеспечения телефонной связью абонентов города. На городских телефонных сетях все абоненты подразделяются на стотысячные абонентские группы. Стотысячные абонентские группы делятся на десятичные группы. Каждая стотысячная и десятитысячная группа отмечены специальным индексом (называемым кодом АТС или ПС), входящим в абонентский номер. Внутри десятитысячной абонентской группы всем АЛ присваивается одинаковый четырехзначный номер. На сетях с преимущественным использованием аналоговых электромеханических АТС десятитысячная абонентская группа создается в пределах одной АТС (т. к. предельная емкость электромехан-кой АТС = 10000 N).
Если же на сети используется цифровые АТС, то одна цифровая АТС представляет собой уже стотысячную группу (т. к. емкость цифровых АТС от 30000 до 100000). Каждому ТА присваивается абонентский номер. Количество знаков в номере абонента называется значностью нумерации. Значность нумерации зависит от общей емкости ГТС. На ГТС все АЛ нумеруются по закрытой системе нумерации, когда число знаков в номере любого абонента одинаково и не зависит от типа АТС, в которую включен абонент; от емкости АТС; от назначения АТС; способа построения сети; а зависит только от емкости сети. Принцип построения нерайонированной ГТС:
- сеть, имеющие одну автоматическую телефонную станцию (АТС).
Рис.Упрощ схема нерайонированной ГТС
Нерайонированные ГТС имеют максимальную емкость 10000 номеров. Нумерация АЛ на такой сети, как правило, 5-значная, в которой первая цифра – это код АТС, а оставшиеся 4 знака – номер АЛ в АТС. В единственную АТС города включаются АЛ, Т, МТ, линии от КПП, от ПС, от УПАТС, от АМТС, к УСС.
ТА, Т, МТ, КПП каждый связаны с АТС одной двухпров-й физической линией.
АМТС связана с АТС двумя пучками линий. Один пучок ЗСЛ – заказно-соединительные линии принимает на себя исходящую нагрузку от абонентов города к АМТС. Второй пучок – СЛМ – соединительные линии междугородние – пропускает входящую междугородную нагрузку от АМТС к абонентам города.
ПС (или концентраторы), это оборудование АТС, вынесенное за ее пределы и приближенное к компактной группе абонентов. Применение ПС уменьшает затраты на абонентские линии. ПС связана с АТС тремя пучками СЛ, из которых один исходящий пучок используется для исходящей местной и исходящей междугородной связи, один входящий пучок предназначен для входящей местной связи, один входящий пучок предназначен для входящей междугородней связи.
УПАТС обслуживает абонентов учреждения или предприятия. С АТС она связана также тремя пучками СЛ, назначение которых такое же, как для ПС. Для выхода на АТС абонент УПАТС должен набрать цифру “9”. (Это общепринято, хотя м.б.любая др.цифра). После цифры “9” набирается полный аб-й номер абонента ГТС.
На нерайонированной сети нумерация обычно 5-значная. Первый знак номера – это код АТС, определяющий десятитысячную группу (это для АМТС, т.к. она обслуживает не одну нашу ГТС).
Каждому аб-ту УТС, имеющему право на связь с городом, присваи-ся 2 номера:
- сокращенный внутри УТС
- полный абонентский номер ГТС
Для этого в нумерации ГТС выделяется необходимое число тысячных и сотенных групп на вставке 1 тыс. гр. 7 сотенных гр.). Нумерация абонентов УТС, не имеющих права на ГТС, не включается в нумерацию ГТС. Связь абонентов УТС с абонентами АТС и ПС осуществляется путем набора индекса выхода на ГТС (обычно цифра “9”) с последующим набором абонентского номера на ГТС.
УТС связана с АТС тремя пучками СЛ (количество СЛ в пучках зависит от телефонной нагрузки):
- -исходящий от УТС ( входящий на АТС ) пучок используется для местной и междугородной связи от абонентов УТС к абонентам АТС, ПС, к УСС, к АМТС.
- входящий (обозначенный буквой м) к УТС (исходящий от АТС ) пучок используется для входящих местных соединений внутри ГТС.
- входящий ( обозначенный мг ) к УТС ( исходящий от АТС ) пучок используется для входящих межгородских соединений от АМТС к УТС. АТС в этом случае используется как ТУ между АМТС и УТС.
Аналогично организуется связь с абонентами ПС.
Связь с АМТС осуществляется двумя пучками СЛ:
- ЗСЛ – заказно-соед-е линии (исходящие от АТС и входящие к АМТС).
- СЛМ – соед-е линии междугородные (исходящие от АМТС и входящие к АТС).

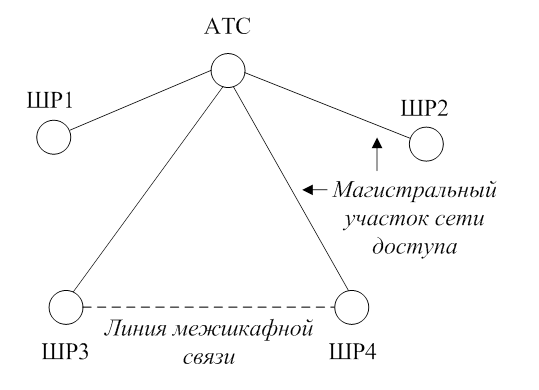

ПРИМЕР НЕРАЙОНИРОВАННОЙ СЕТИ:
