21. Принцип телефонной передачи

Процесс преобразования речевых сигналов в электрические, передача их на расстояние и преобразование последних вновь в речевые сигналы называется телефонной передачей речи. Для осущ-я телефонной передачи созд-ся телефонные тракты, содержащие акустико-элект. (М) и электроакуст. (Т) преобраз-и, являющиеся составными частями ТА, а также соед-е тракты, состоящие из линейных и станционных устройств сети связи.

Телефонные тракты могут быть 2пр-, четырехпроводными, а также составленными из двух- и 4пр-х участков. На рис. 2.1 показан 4пр-й телефонный тракт, который состоит из двух двухпроводных телефонных трактов одностороннего действия и обеспечивает двустороннюю передачу речи. 4пр-й телефонный тракт включает в себя по два участка воздушной среды между преобразователями и органами речи и слуха человека на каждом конце тракта, 4пр-е ТА, АЛ, станционные устройства телефонных станций (ТС) и СЛ, соединяющую эти станции между собой. 4пр-й тракт может быть образован с помощью двух 2пр-х физических или воздушных линий, а также каналов многоканальных СП с частотным или временным способами разделения каналов. Тракт такого вида устойчив против самовозбуждения вследствие незначительного электромагнитного влияния между параллельными участками односторонних двухпроводных трактов и небольшой акустической связи между микрофоном и телефоном, работающий в условиях нагрузки на ухо человека.

Рис. 2.1. Телефонный четырехпроводный тракт.

Применение на ГТС 4пр-х трактов с исп-ем четырех жил кабеля экономически нецелес-о, поэтому в ТА вводится двухобмоточный трансфор-матор (рис. 2.2) или трехобмоточный с балансным контуром, с помощью которого преобразователи ТА подключаются к двухпроводной АЛ. Трехобмоточный трансформатор с балансным контуром образует дифференциальную систему ДС, уменьшающую электрическую обратную связь между микрофоном и телефоном ТА.

Рис. 2.2.Телефонный тракт с двухпроводными линейными и станционными участками.

Стремление повысить исп-е физических воздушных и каб-х СЛ большой протяжённости приводит к необх-и введения многоканальных СП, требующих перехода с 2хпр-й линии на 4хпр-й телефонный канал и наоборот (рис. 2.3). Для этой цели на телеф-х станциях уст-я дифсистемы. Однако таким трактам свойственна электрическая обратная связь между передающим и принимающим участками тракта, включаемыми в ДС. Электрическая обратная связь, обусловленная несовершенством балансировки ДС, снижает устойчивость тракта против самовозбуждения. Для повышения устойчивости тракта необходимо создавать коммутационные системы, позволяющие коммутировать 4пр-е участки тракта, что сокращает число ДС, последовательно включенных в телефонный тракт.

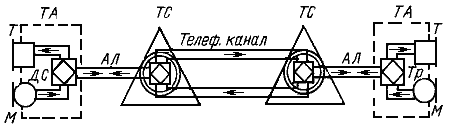

Рис. 2.3. Телефонный тракт с двухпроводными и четырехпроводными линейными участками.

Основными требованиями, предъявляемыми к качеству передачи речи по телефонному тракту, являются разборчивость, громкость и натуральность воспроизводимой речи на приемном конце тракта, что необходимо для ведения разговора без напряжения.

Для оценки качества передачи речи по телефонным трактам и отдельным его участкам Международный консультативный комитет по телеграфии и телефонии (МККТТ) разработал нормы оценки качества телефонной передачи, а по ним – специальные эталонные тракты для получения количественных оценок качества. Качество телефонной передачи в значительной мере определяется телефонометрическими, электроакустическими, электрическими, механическими и климатическими параметрами телефонных аппаратов, которые нормируются.
