17. Принципы построения аппаратуры с врк
Формирование сигнала линейного тракта систем передачи при ВРК и аналоговых методах передачи. При ВРК на передающей стороне непрерывные сигналы от абонентов передаются поочерёдно (рисунок 4.9)

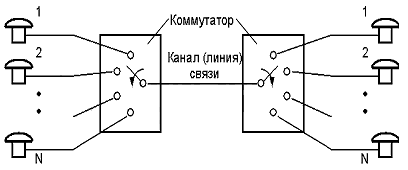

Рисунок 4.9 - Принцип временного разделения каналов
Для этого эти сигналы преобразуются в ряд дискретных значений, периодически повторяющихся через определённые интервалы времени Тд, которые называются периодом дискретизации (смотри рисунок 4.10). Согласно теореме В.А. Котельникова период дискретизации непрерывного, ограниченного по спектру сигнала с верхней частотой Fв >> Fн должен быть равен
Tд = 1/Fд, Fд ≥ 2Fв, (4.8)
Рисунок 4.10 – Преобразование сигналов при ВРК
Интервал времени между ближайшими импульсами группового сигнала Тк называется канальным интервалом или тайм-слотом (Time Slot).
При временном разделении каналов возможны следующие виды импульсной модуляции (рисунок 4.12): АИМ – амплитудно-импульсная модуляция; ШИМ – широтно-импульсная модуляция; ФИМ – фазоимпульсная модуляция.
Рисунок 4.12– Модуляция канальных импульсов при ВРК: а) непрерывное сообщение; б) АИМ; в) ШИМ; г) ФИМ
Каждый из перечисленных методов импульсной модуляции имеет свои достоинства и недостатки. АИМ – проста в реализации, но плохая помехоустойчивость. Используется как промежуточный вид модуляции при преобразовании аналогового сигнала в цифровой [1], [6].
При ШИМ спектр сигнала меняется в зависимости от длительности импульса. Минимальному уровню сигнала соответствует минимальная длительность импульса и, соответственно, максимальный спектр сигнала. При ограниченной полосе канала такие импульсы сильно искажаются.
В аппаратуре с ВРК и аналоговыми методами модуляции наибольшее применение получила ФИМ, так как при её использовании можно уменьшить мешающее действие аддитивных шумов и помех путём двухстороннего ограничения импульсов по амплитуде, а также оптимальным образом согласовать неизменную длительность импульсов с полосой пропускания канала. Поэтому в системах передачи с ВРК используется, в основном, ФИМ.
18. Единая сеть телекоммуникаций рк
Основой казахстанских телекоммуникаций является Единая сеть телекоммуникаций РК (ЕСТ РК), которая объединяет все сети электросвязи, расположенные на территории Казахстана [2]. ЕСТ РК связана с сетями электросвязи других стран и занимает важное место в мировом информационном пространстве, в развивающейся ГИИ. В состав ЕСТ РК входит сеть телекоммуникаций общего пользования (СТОП) и сети связи ограниченного пользования, которые включают в себя: ведомственные и выделенные сети, сети телекоммуникаций специального назначения, корпоративные и другие сети передачи информации посредством электромагнитных сигналов (см. рисунок 1.1). СТОП – составная часть ЕСТ РК, отличается широкой разветвленностью, охватывает всю территорию страны, обслуживает основной контингент населения, органы управления народным хозяйством, обороной, а также любых других потребителей без каких-либо ограничений. СТОП строится по территориальному принципу и включает в себя магистральный, внутризоновый и местный участки. Ведомственные сети связи создаются и функционируют для обеспечения реализации управленческих и организационных целей соответствующих государственных органов, и органов местного самоуправления в соответствии с их полномочиями, а также для обеспечения реализации производственных и управленческих целей государственных предприятий, находятся в их ведении и эксплуатируются ими [2].
Рисунок 1.1 – Единая сеть телекоммуникаций Республики Казахстан
Сопряжение ведомственных сетей связи с СТОП производится на договорной основе. Ведомственные сети могут использоваться для предоставления услуг связи населению и другим пользователям при получении их владельцами лицензий на осуществление предпринимательской деятельности. Выделенные сети связи – это сети телекоммуникаций физических и юридических лиц, не имеющие выхода на СТОП. При сопряжении выделенных сетей связи с СТОП эти сети переходят в категорию СТОП. Сети специального назначения создаются на базе каналов СТОП и предназначены для обеспечения нужд обороны, безопасности и охраны правопорядка, а также для обеспечения правительственной связи. Корпоративные сети объединяют сети отдельных предприятий (фирм, организаций, акционерных обществ и т.п.) и предназначены для обеспечения реализации управленческих и внутрипроизводственных целей юридических лиц. Под сетью связи понимается технологическая система, включающая в себя средства и линии связи и предназначенная для электросвязи. Средства связи – это технические и программные средства, используемые для формирования, приема, обработки, хранения, передачи, доставки сообщений электросвязи, а также иные технические и программные средства, используемые при оказании услуг связи или обеспечении функционирования сетей связи. Линии связи – линии передачи, физические цепи и ЛКС связи, то есть сооружения электросвязи и иные объекты инженерной инфраструктуры, созданные или приспособленные для размещения кабелей связи.
