40. Водомерный узел
Водомерный узел – это узел обвязки водопроводной сети, для измерения и регулировки расхода воды. Водомерный узел должен располагаться в освещенных помещениях с температурой воздуха в зимнее время не ниже + 5 С. Габариты помещения должны обеспечивать доступ к счетчикам для снятия показаний, а также для обслуживания и ремонта водомерного узла.
Водомерный узел - это комплекс приборов обеспечивающий непрерывный коммерческий учет воды потребляемой абонентом.
Водомерные узлы состоят из приборов учета потребляемой воды (водомеров), трубопроводной арматуры (задвижек или затворов), спускного крана, технического манометра, соединительных частей (колен, переходов, тройников) и патрубков из водопроводных стальных труб.
Различают водомерные узлы:
- простые (без обводной линии);
- с обводной линией (с байпасом).
Для исключения излишних потерь напора водомерные узлы изготавливаются из возможно меньшего числа отводов и фасонных частей, монтируя водомер, как правило, на прямом участке, а не на обводе.
41. Водоподготовка на объектах нефтегазового хозяйства
Системы водоподготовки предназначены для очистки воды от солей жесткости, железа и других примесей до уровня, соответствующего нормам СанПин. При этом по качеству очистки вода может быть технической или питьевой. От качества воды напрямую зависит срок службы оборудования теплоснабжения, в частности котлов, колонок, систем трубопроводов и коллекторов, бойлеров, посудомоечных и стиральных машин.
Системы водоподготовки предназначены для очистки воды от солей жесткости, железа и других примесей до уровня, соответствующего нормам СанПин. При этом по качеству очистки вода может быть технической или питьевой. От качества воды напрямую зависит срок службы оборудования теплоснабжения, в частности котлов, колонок, систем трубопроводов и коллекторов, бойлеров, посудомоечных и стиральных машин.
Для удаления железа из природных вод используются несколько методов, которые можно свести к двум основным типам: реагентные и безреагентные.
К основным безреагентным методам применяемым в бытовых ВПУ относятся упрощенная и глубокая аэрация (с последующим отстаиванием или фильтрованием). В качестве реагентных применяют фильтрование через марганецсодержащую загрузку, катионирование, окисление хлором.
Для удаления железа из подземных вод наибольшее распространение получили безреагентные методы, в частности метод глубокой аэрации.
Метод глубокой аэрации заключается в окислении кислородом воздуха, принудительно подаваемого в воду, закисного железа в окисное с образованием коллоида гидроокиси железа, его коагулировании и выделении в осадок в виде бурых хлопьев.
42. Технологические схемы водоподготовки

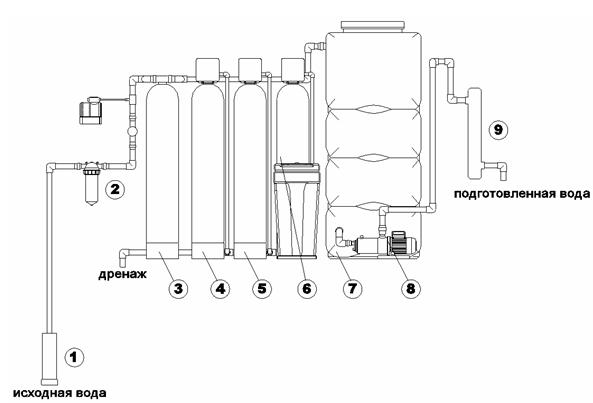

Источник водоснабжения - скважина глубиной 40 метров. В воде большое содержание железа, большая окисляемость, что свидетельствует о большом содержании в воде органических веществ. Низкое рН , жёсткость воды 6 мг-экв/л. Вода по нашей классификации относится к категории «сложная». Поэтому применяется схема очистки воды с емкостью и дозированием гипохлорита натрия. Вода из скважины подается в накопительную емкость. В эту ёмкость посредством дозирующего комплекса подается раствор гипохлорита натрия. После чего вода посредством насосной станции подаётся на фильтр обезжелезивания-осветления, затем для удаления остаточного хлора и хлороганических соединений на сорбционный фильтр и далее на фильтр умягчения. (Схема 1).
1-скважинный насос с частотным приводом
2-фильтр грубой очистки
3-система аэрации
4-фильтр обезжелезивания
5-фильтр угольный
6-фильтр ионообменный
7-накопительная емкость
8-насос подачи очищенной воды
9-УФ стерилизатор
Отличительной особенностью конструктивного исполнения принятого технологического процесса является:
применение водовоздушных эжекторов на каждом фильтре, что обеспечивает равномерную аэрацию поступающей воды и выравнивание скоростей фильтрования во всех фильтрах, независимо от их гидравлического сопротивления;
применение специальной дренажной системы, полностью выполненной из полимерных материалов, что обеспечивает ее коррозионную стойкость и равномерное распределение промывной воды по площади фильтра;
полная автоматизация работы станции, что достигается оригинальной технологической схемой промывки фильтров с применением современной и надежной запорно-регулирующей арматуры (гидравлических клапанов) и средств автоматики;
компоновочные решения, позволяющие разместить все элементы станции обезжелезивания в объеме одного контейнера транспортных габаритов.
Реализованный в контейнерных станциях технологический процесс обеспечивает нормативное качество питьевой воды при составе воды источника водоснабжения, соответствующим применению безреагентных аэрационных методов обезжелезивания.
