Экзаменационный билет № ___18_____ экзаменационный билет № ___19_____
1. Требуемая мощность насоса.
2. Трубка тока и средняя по сечению скорость жидкости.
3. Перепад давления на концах трубопровода длиной 200 м и диаметром d1 = 0,06 м составляет p = 300 кПа. Скорость воды 1 м/с. Сколько колен имеется на трубопроводе, если коэффициент сопротивления каждого колена 0,4?
Экзаменационный билет № ___20_____
1. Причины возникновения помпажа.
2. Шестеренчатый насос: принцип действия.
Шестеренчатые насосы и гидромоторы благодаря простой конструкции и надежности в работе широко распространены в гидроприводах дорожных машин.
Принцип

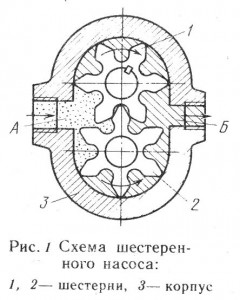

действия шестеренчатого насоса (рис.
1) заключается в следующем.
Две шестерни
равной ширины ведущая 1 и ведомая 2
находятся в зацеплении и расположены
в корпусе 3 с минимальным радиальным
зазором. К торцовым поверхностям шестерен
прилегают боковые стенки насоса. При
вращении шестерен жидкость, заполняющая
впадины между зубьями, переносится
шестернями по внутренней поверхности
корпуса (показано стрелками) из полости
всасывания А в полость нагнетания Б.
Объемный КПД в основном зависит от утечек рабочей жидкости через зазоры, образованные головками зубьев и корпусом насоса, а также между торцовыми поверхностями шестерен и боковыми стенками корпуса. Кроме того, дополнительно возникают утечки по линии контакта зубьев. Чтобы уменьшить радиальные утечки, зазор между шестернями и корпусом насоса делают минимальным, а для снижения торцевых утечек боковые стенки прижимаются к торцовым поверхностям шестерен жидкостью под рабочим давлением. Максимальное значение КПД шестеренчатых насосов — 0,8…0,95.
Экзаменационный билет № ___21_____
1. Определение удельной энергии жидкости.
2. Пластинчатый насос: принцип действия. Принцип работы пластинчатого насоса
В корпусе однопоточного пластинчатого насоса 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке пластинчатого насоса расположено всасывающее отверстие Б, в корпусе - нагнетательное В. В случае двухпоточного насоса НПл, в корпусных деталях установлены рабочие комплекты однопоточных пластинчатых насосов. Так же, двухпоточный насос имеет общее всасывающее отверстие, а нагнетание происходит двумя независимыми потоками. В остальном, принцип действия насосов одинаков:
при вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора.
камера Г (между пластинами, статором и ротором) во время соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания.
Экзаменационный билет № ___22_____
1. Шестеренчатый насос: недостатки и достоинства. Шестеренчатые насосы широко используются в силовом гидроприводе различных машин и стационарного оборудования. Их отличает простота конструкции, технологичность, небольшое число высокоточных и изнашивающихся деталей. Имеют небольшую стоимость, габаритные размеры и массу. Максимальное рабочее давление достигает 16-20 Мпа, а производительность - до 1000 л/мин. Номинальная частота вращения вала - от 1000 до 4000 оборотов в минуту. Схема насоса представлена на рис.4.7. Принцип действия насоса с зубчатыми вытеснителями рабочей жидкости достаточно прост. Две шестерни с равным числом зубьев одинаковой ширины и одинаковым модулем находятся в зацеплении и располагаются в цилиндрических расточках корпуса с минимальными торцевыми и радиальными зазорами. При вращении вала шестерни 1 приводным двигателем жидкость, расположенная во впадинах зубьев, переносится из полости всасывания А в напорную - Б. Направление переноса жидкости на схеме указано стрелками. По мере приближения рабочей жидкости к нагнетательной зоне величина гидростатического давления повышается под действием сопротивлений в напорной линии. Шестеренчатые насосы выпускаются мощностью от 2 до 40 кВт при номинальной частоте вращения от 1500 до 2000 оборотов в минуту. Рабочее давление до 10 МПа при общем КПД около 0,9. К недостатку шестеренчатого насоса гидравлического лифта можно отнести небольшую пульсацию производительности и давления в связи с дискретным характером переноса жидкости во впадинах зубьев. Работа шестеренчатого насоса сопровождается возникновением шума, поэтому его использование целесообразно в производственных условиях, где допустимый уровень шума не лимитируется.
2. Возможные конфигурации лопастей в центробежном насосе: достоинства и недостатки.
