11) Сұраныс коэффициенті, қосылу коэффициенті

Активті қуат бойынша сұраныс коэффициенті к_с есептік қуаты Р_р электр қабылдағыштар тобының номиналды қуатына қатынасын айтады.

Әртүрлі қабылдағыштар топтарының К_с мәндерін әртүрлі өндірістер үшін анықтамалардан алады

Анықтамаларда К_с,а мәні тұрақты және электр қабылдағыштардың санына тәуелді емес, яғни олар тек үлкен К_и,а мен n үшін тұрақты болатын К_с,а  үшін сәйкес.

Қосылу коэффициенті

Электр қабылдағышты қосылу коэффициенті к_в деп циклдағы қосылу ұзақтығының t_в сол циклдың бүкіл ұзақтығына t_ц. қатынасын айтады.

Электр қабылдағышты циклдағы қосылу уақыты оның жұмыс уақыты t_р мен бос жүріс уақытының t_х қосындысына тең

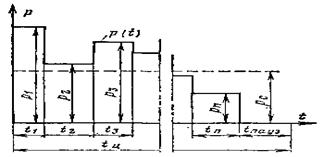

7 Сурет - Активті қуат бойынша жүктеменің жеке графигі

 Электр қабылдағыштар тобының қосылу коэффициенті немесе топтық қосылу коэффициенті К_в деп сол топқа кіретін барлық электр қабылдағыштарының қосылу коэффициенттерінің орташа мәнін айтады (номиналды активті қуат бойынша). Ол келесі формуламен анықталады

Активті қуат бойынша жүктеме графигінің қосылу коэффициенті келесі өрнектен анықталады (7 сурет).

12) Жүктеме графигінің форма коэффициенті, максимум жүктеменің әр уақыттылық коэффициенті

Жүктеме графигінің пішін коэффициенті

Жүктеме графигінің пішін коэффициенті к_ф1, К_ф1 деп белгілі уақыт ішінде электр қабылдағыштың немесе қабылдағыштар тобының орташа квадраттық тоғының (немесе орташа квадраттық толық қуаттың) сол уақыттағы орташа мәніне қатынасын айтады.

,

немесе активті және реактивті қуаты бойынша

,    ,

,      .

Пішін коэффициент графиктің уақыт бойынша бірқалыпты еместігін сипаттайды, ол өзінің ең төмен 1-ге тең мәніне жүктеме уақыты бойынша тұрақты болған кезде ие болады. Көбінесе процесі ритмдік өндірістік орындарда К_ф,а 1,05-тен 1,15-ке дейін өзгереді.

Жүктеме максимумының әр мезгілдік коэффициенті

Активті қуат бойынша жүктеме максимумының әр мезгілдік коэффициенті деп  электрмен жабдықтау жүйе түйінінің соммалы есептік активті максимумның осы түйінге кіретін жеке электр қабылдағыштар топтарының есептік активті қуатының максимумының қосындысының қатынасын айтады

.

Бұл коэффициент жеке электр қабылдағыштар тобының уақыты бойынша жүктеме максимумның ығысуын сипаттайды, соның арқасында жеке топтардың максимумдарының қосындысымен салыстырғанда түйіннің жүктемесінің қосынды максимумының төмендеуі пайда болады. К_р.м,а ≤1 коэффициенті болжамдық есептеулер кезінде қолданылады. Оның мәні жергілікті шарттарға байланысты нұсқаулармен анықталады. Ішкі электрмен жабдықтау жүйесінің 1 кВ-тан жоғары желілері үшін болжамды етіп К_м.а=0,85-1,0 деп алуға болады және кәсіпорын электрстанцияларының шиналарында, ГПП (БТП) шиналарында, қоректендіруші ЛЭП (сыртқы электрмен жабдықтау желілері) К_р.м,а=0,951,0  деп алуға болады.

13) Энергияны қолдану бойынша ауысым коэффициенті, электр қондырғылардың тиімді саны

Жылдық энерго қолданыс бойынша ауысымдық коэффициенттері

,        < 1

W_г – жылдық электр энергия шығыны.

W_г=Р_сгТ_г,

Т_г – жұмыс уақытының жылдық қоры

.

Электр қабылдағыштардың келтірілген (эффективті) санын анықтау

Номиналды қуат және әртүрлі жұмыс режимі бойынша электр қабылдағыштар тобының келтірілген (эффективті) саны деп жұмыс режимі бойынша бірқалыпты қуаттары бірдей электр қабылдағыштарын айтады. Олар қарастырылатын номинал қуаттары және жұмыс режимі бойынша түрлі қабылдағыштар тобы сияқты есептік жүктемені қамтамасыз етеді.

Электр қабылдағыштар тобының эффективті санын келесі формуламен анықтайды

.

Мұнда, алымында берілген топтың барлық электр қабылдағыштарының номиналды активті қуаттарының қосындысының квадраты (яғни топтық қуатының квадраты), ал бөлімінде топтағы жеке электр қабылдағышының номиналды активті қуатының квадратының қосындысы. n_э мәнін есептеу әдістері төменде қарастырылған.

14. Орташа жүктеменің анықтамасы.

Өзгермелі шаманың орташа мәні - бұл оның негізгі статикалық сиппаттамасы. Сондықтан жүктеменің айнымалы графигімен сипатталады. Электр энергия топтарының қабылдағыштарының орташа жүктемелерінің қосындысы есептік жүктеме мәнінің төменгі шегін бағалауға мүмкіндік береді. Кез келген уақыт интервалында қабылдағыштың орташа активті және орташа реактивті қуатын жалпы мына формуламен анықтайды

;     .

Қабылдағыштар тобының орташа активті (немесе рективті) қуаты осы топқа кіретін жеке жұмысшы қабылдағыштарының орташа активті (немесе реактивті) қуаттарының қосындысына тең

;   .

 Максималды жүктелген ауысымында орташа жүктеме былай белгіленеді: Р_см және Q_см жылдың ішінде Р_сг және Q_сг, мұнда Р_см=W_см/Т_см ; Q_см=V_см/Т_см; Р_сг=W_г/Т_г; Q_сг=V_г/Т_г.

Қабылдағыштар тобының жүктемесін есептеген кезде  негізгі шамалар Р_см және Q_см болып табылады. Ең жүктелген ауысымға берілген қабылдағыштар тобы, цех немесе өндіріс орындары белгілеген сипаттамалық тәуліктерге байланысты электр энергияны ең көп тұтынатын ауысыға  (22 маусым мен 22 желтоқсан - электр энергиясын ең аз және көп тұтынатын тәуліктер) жатады.

15. Есептік жүктеменің анықтамасы.

Есептік жүктемелер

Рұқсат етілген қызу бойынша есептік жүктеме дегеніміз - ең көп жылулық әсер ету бойынша өзгеретін жүктемеге эквивалентті электрмен жабдықтау элементінің ұзақтығының өзгермейтін жүктемесі (өткізгіштің максималды қызу температурасы немесе оқшауламаның жылулық тозуы бойынша). Өткізгіштің қызуы ток жүктемесіне байланысты, бірақ тәжірибе бойынша және есептеулер жүргізгенде P=f(t) графигін I=f(t) графигіне қарағанда алу оңай болғандықтан, жобалау тәжірибесінде активті қуат бойынша есептік жүктеме Р_р ұғымы кеңінен қолданады.
