9) Максималды және есептік жүктеме

Активті қуаттың Р_м, реактивті қуаттың q_м, Q_м , толық қуаттың s_м, S_м және токтың i_м, I_м максималды мәндері бір уақыт мезгіліне сәйкес келетін орташа шамалының ең үлкен шамалары. Максималды жүктемелер сол немесе басқа уақыт периоды ішінде пайда болу жиілігімен сипатталады.

Ұзақтық бойынша максималды жүктемелер екі түрге бөлінеді:

а) электрмен жабдықтау жүйе элементтерін таңдау үшін қызу және олардағы максималды қуат шығынын есептеу бойынша анықталатын ұзақтықтары әртүрлі максималды ұзақтық жүктемелер (10, 15, 30, 60, 120 мин.);

б) желідегі кернеудің  өзгеріс көлемін тексеру үшін, түйіспелі желідегі кернеу шығынын анықтау үшін, электр қозғалтқыштың өзіндік қосу шарты бойынша желіні тексеру үшін, сақтандырғыштың балқымалы ендірмесін таңдау үшін, максималды тоқ релелік қорғаныстың іске қосылу тоғын есептеу үшін қажетті болатын ұзақтығы 1-2 с бар максималды қысқа мерзімді жүктеме.

Есептік жүктемелер

Рұқсат етілген қызу бойынша есептік жүктеме дегеніміз - ең көп жылулық әсер ету бойынша өзгеретін жүктемеге эквивалентті электрмен жабдықтау элементінің ұзақтығының өзгермейтін жүктемесі (өткізгіштің максималды қызу температурасы немесе оқшауламаның жылулық тозуы бойынша). Өткізгіштің қызуы ток жүктемесіне байланысты, бірақ тәжірибе бойынша және есептеулер жүргізгенде P=f(t) графигін I=f(t) графигіне қарағанда алу оңай болғандықтан, жобалау тәжірибесінде активті қуат бойынша есептік жүктеме Р_р ұғымы кеңінен қолданады.

10) Қолдану коэффициенті, максимум коэффициенті

Қажетке жарату қолданыс коэффициенті

Қажетке жарату коэффициенті жүктемені есептеу кезінде негізгі көрсеткіш болып табылады.

Электр қабылдағыштың К_и.а немесе электр қабылдағыштар тобының  К_и.а

активті қуаты бойынша қажетке жарату қолданыс коэффициенті деп әрбір электр қабылдағыштың (немесе қабылдағыштар тобының) орташа активті қуатының оның номиналды мәніне қатынасын айтады

; .

Бұл коэффициент, орташа жүктеме Р_с,  Р_с сияқты ең жүктелген ауысымға (смена) қатысты.

Активті қуат бойынша жүктеме графигі үшін электр қабылдағыштың активті қуатының орташа қажетке жарату коэффициенті сол кезеңде  (ауысымда) келесі формуламен анықталады

 (3 суретті қ.)

мұндағы W_а -электр қабылдағышының ауысым ішінде кезеңде қолданған энергия, W_а,возм -электр қабылдағышының ауысым бойы номиналды болып жүктелген жағдайда тұтынуға болатын (мүмкін) энергиясы.

Максимум коэффициенті

Активті қуат бойынша максимум коэффициенті к_м.а К_м,а зерттеліп отырған уақыт ішіндегі р_р, Р_р есептік активті қуаттың р_с, Р_с орташа жүктемеге қатынасын айтады.

,    .

Зерттеліп отырған уақыт ең жүктелген кезеңге тең  алынады.

Активті қуаттың К_м,а максимум коэффициентін  n_э және Ки,а функциясы арқылы сипаттауға болады (8 сурет).

Қисықтар Т_о=10 минут уақыты үшін тұрғызылған, яғни орташаландырылған интервалдың ұзақтығы Т_оср=3Т_о=30 минут үшін (жарты сағаттық максимум). Қимасы үлкен өткізгіштерге бұл аралық сәйкес келмейді.

Сондықтан Т>>10 минуты үшін тұрғызылған қисық бойынша табылған К_м басқа ұзақтыққа есептелуі қажет.

мұндағы К_м Т_оср=30 минут үшін алынған.

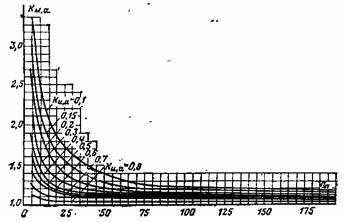

8 Сурет - К_м= f(К_и және n_э) анықтауға арналған қисық
