Часть 2. Выполните практическое задание

3. Задача на определение параметров колебательного движения по графику или уравнению.

По графику, представленному на рисунке, определите период и амплитуду колебаний.

5

1 2 3 4 5 6 7 t (с)

-5

По графику находим

А=5см

Т=4с

Билет № 4

1. Закон всемирного тяготения.

Закон всемирного тяготения

М ежду любыми двумя телами действует сила взаимного притяжения, прямо пропорциональная произведению масс этих тел и обратно пропорциональная квадрату расстояния между ними.

F=G=6,67.10-11 Н*м²/кг² гравитационная постоянная

В такой формулировке Закон всемирного тяготения применим:

1. К телам которые можно считать материальными точками, т.е. к телам размеры которых значительно меньше расстояния между ними.

2. Для однородных шарообразных тел закон всемирного тяготения применим при любых расстояниях между телами. За расстояние между телами в этом случае принимают расстояние между центрами тел.

Физический смысл гравитационной постоянной

Гравитационная постоянная G численно равна силе гравитационного притяжения двух тел массой по 1 кг каждое, находящихся на расстоянии 1 м друг от друга.

1м

F=G=6,67.10-11 Н.

1кг 1кг

Значение закона всемирного тяготения

Закон всемирного тяготения лежит в основе небесной механики – науки о движении планет.

С помощью этого закона с огромной точностью определяются положения небесных тел на небесном своде на многие десятки лет вперед и вычисляются их траектории.

Закон всемирного тяготения применяется также в расчетах движения искусственных спутников Земли и межпланетных автоматических аппаратов.

Движение тел только под влиянием притяжения к Земле называют свободным падением.

Ускорение, сообщаемое всем телам земным шаром называют ускорением свободного падения g.

С илой тяжести называют силу притяжения, действующую со стороны Земли на все тела.

2. Электрический ток в полупроводниках.

Полупроводниками называют вещества, занимающие в отношении электропроводности промежуточное положение между хорошими проводниками и хорошими изоляторами (диэлектриками).

Полупроводниками являются и химические элементы (германий Ge, кремний Si, селен Se, теллур Te), и соединения химических элементов ( PbS, CdS, и др.).

Природа носителей тока в различных полупроводниках различна. В некоторых из них носителями зарядов являются ионы; в других носителями зарядов являются электроны.

Собственная проводимость полупроводников

Существует два вида собственной проводимости полупроводников: электронная проводимость и дырочная проводимость полупроводников.

1. Электронная проводимость полупроводников.

Электронная проводимость осуществляется направленным перемещением в межатомном пространстве свободных электронов, покинувших валентную оболочку атома в результате внешних воздействий.

2. Дырочная проводимость полупроводников.

Дырочная проводимость осуществляется при направленном перемещении валентных электронов на вакантные места в парно-электронных связях – дырки. Валентный электрон нейтрального атома, находящегося в непосредственной близости к положительному иону (дырке) притягиваясь к дырке, перескакивает в неё. При этом на месте нейтрального атома образуется положительный ион (дырка), а на месте положительного иона (дырки) образуется нейтральный атом.

В идеально чистом полупроводнике без каких – либо чужеродных примесей каждому свободному электрону соответствует образование одной дырки, т.е. число участвующих в создании тока электронов и дырок одинаково.

Проводимость, при которой возникает одинаковое число носителей заряда (электронов и дырок), называется собственной проводимостью полупроводников.

Собственная проводимость полупроводников обычно невелика, так как мало число свободных электронов. Малейшие следы примесей коренным образом меняют свойства полупроводников.

Электрическая проводимость полупроводников при наличии примесей

Примесями в полупроводнике считают атомы посторонних химических элементов, не содержащиеся в основном полупроводнике.

Примесная проводимость - это проводимость полупроводников, обусловленная внесением в их кристаллические решётки примесей.

В одних случаях влияние примесей проявляется в том, что «дырочный» механизм проводимости становится практически невозможным, и ток в полупроводнике осуществляется в основном движением свободных электронов. Такие полупроводники называются электронными полупроводниками или полупроводниками n – типа (от латинского слова negativus - отрицательный). Основными носителями заряда являются электроны, а не основными – дырки. Полупроводники n – типа – это полупроводники с донорными примесями.

1. Донорные примеси.

Донорными называют примеси, легко отдающие электроны, и, следовательно, увеличивающие число свободных электронов. Донорные примеси поставляют электроны проводимости без возникновения такого же числа дырок.

Типичным примером донорной примеси в четырёхвалентном германии Ge являются пятивалентные атомы мышьяка As.

В других случаях практически невозможным становится движение свободных электронов, и ток осуществляется только движением дырок. Эти полупроводники называются дырочными полупроводниками или полупроводниками p – типа (от латинского слова positivus - положительный). Основными носителями заряда являются дырки, а не основными – электроны. . Полупроводники р – типа – это полу-проводники с акцепторными примесями.

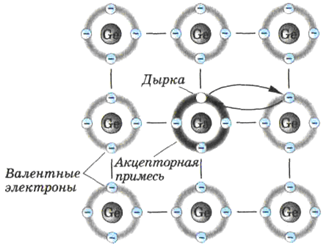

2. Акцепторные примеси.

Акцепторными называют примеси в которых для образования нор-мальных парноэлектронных связей недостаёт электронов.

Примером акцепторной примеси в германии Ge являются трёхвалентные атомы галлия Ga

Электрический ток через контакт полупроводников р- типа и n- типа

p-n переход – это контактный слой двух примесных полупроводников p-типа и n-типа; p-n переход является границей, разделяющей области с дырочной (p) проводимостью и электронной (n) проводимостью в одном и том же монокристалле.

Прямой p-n переход

Если n-полупроводник подключён к отрицательному полюсу источника питания, а положительный полюс источника питания соединён

с р-полупроводником, то под действием электрического поля электроны в n-полупроводнике и дырки в р-полупроводнике будут двигаться навстречу друг другу к границе раздела полупроводников. Электроны, переходя границу, «заполняют» дырки, ток через р-n-переход осуществляется основными носителями заряда. Вследствие этого проводимость всего образца возрастает. При таком прямом (пропускном) направлении внешнего электрического поля толщина запирающего слоя и его сопротивление уменьшаются

В этом направлении ток проходит через границу двух полупроводников.

Обратный р-n-переход

Если n-полупроводник соединён с положительным полюсом источника питания, а р-полупроводник соединён с отрицательным полюсом источника питания, то электроны в n-полупроводнике и дырки в р-полупроводнике под действием электрического поля будут перемещаться от границы раздела в противоположные стороны, ток через р-n-переход осуществляется неосновными носителями заряда. Это приводит к утолщению запирающего слоя и увеличению его сопротивления. Вследствие этого проводимость образца оказывается незначительной, а сопротивление – большим

Образуется так называемый запирающий слой. При таком направлении внешнего поля электрический ток через контакт р- и n-полупроводников практически не проходит.

Таким образом электронно – дырочный переход обладает одно-сторонней проводимостью.

Зависимость силы тока от напряжения – вольт – амперная характеристика р-n перехода изображена на рисунке (вольт – амперная характеристика прямого р-n перехода изображена сплошной линией, вольт – амперная характеристика обратного р-n перехода изображена пунктирной линией).

Полупроводниковые приборы:

Полупроводниковый диод - для выпрямления переменного тока, в нем используют один р - n - переход с разными сопротивлениями: в прямом направлении сопротивление р - n - перехода значительно меньше, чем в обратном.

Фоторезисторы - для регистрации и измерения слабых световых потоков. С их помощью определяют качество поверхностей, контролируют размеры изделий.

Термисторы - для дистанционного измерения температуры, противопожарной сигнализации.
