3.2.3. Підбір робочого рас коса.

Робочу площа перетину раскоса визначаємо з умови зминання дубової подушки поперек волокон.

Рис. 3.2.3 – Схема основного раскоса

– розрахунковий опір місцевого зминання поперек волокон при лобових врубках.

У місці примикання підкоса до подушки він буде ослаблений металевим штирем з діаметром 1,4 см і двома стескамі по 2 см кожна. Приймаємо діаметр раскоса рівним d = 25 см, тоді

Площа штиря: .

Проводим перевірку на стійкість.

Призначаємо довжину зворотного рас коса в площині ферми:

.

Розрахункова довжина lp основного раскоса з площини ферми:

Радіус інерції : .

Гнучкість: .

При  < 70

Перевіряємо площа перерізу основного раскоса по найбільшому зусиллю D₂ = 457.33 кН:

Приймаємо основний розкіс діаметром рівним d = 25 см і зворотний розкіс діаметром d = 25 см.

3.2.4. Підбір тяжа и шайби.

Приймаємо тяж зі сталі класу А-I з розрахунковим опором RS = 210 мПа.

Потрібна площа тяжа:

;

З фактичної площею:

Приймаемо тяж d = 5 см.

Шайба металевого квадратного перерізу.

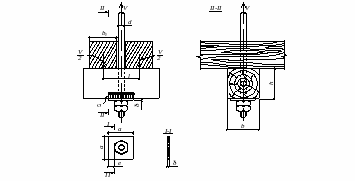

Малюнок 3.2.4 - Розрахункова схема болтового соеденения і подгаечного бруса.

Підбираємо необхідну площу зминання дубового( ) подгаечного бруса під шайбою:

Смятие місцеве поперек волокон під шайбами ​​при кутах смятия від 60  до 90 . З урахуванням отвори шайби для тяжа d = 5 см визначаємо необхідний розмір сторони квадратної шайбою:

;

Напруга зминання деревини під шайбою.

З умови роботи шайби на вигин визначаємо необхідний момент опору на 1 см поперечного перерізу шайби за формулою:

, где

Визначимо товщину шайби :

Приймаємо товщину шайби  = 5 мм.

3.2.5. Підбір підгаєчного бруса.

Подгаечний брус з дуба врублю на 2 см в нижній пояс з колод d = 26 см. Ширина дотику бруса з одним колодою пояса по дод. 13 [1] приймається рівною

b₀ = 13.8 см.

Необхідна ширина подгаечного бруса:

Приймаються ширину бруса b = 20+2 = 22 см.

Згинальний момент в подгаечном брусі, l = d_бр = 26 см:

Необхідний момент опору поперечного перерізу бруса:

Визначаємо розрахункову висоту бруса:

Приймаємо h = 24 см.

Перевіримо брус на сколювання при h = 24 см:

Приймаємо подгаечний брус з дуба перетином h = 24 cм, b = 22 cм і довжиною 50 см.

3.2.6 Розрахунок вузлової подушки.

Горизонтальна і вертикальна складова зусилля в розкосі становить:

Обчислюємо силу тертя, викликаної притиском вертикальної складової зусилля в розкосі:

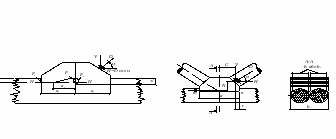

Малюнок 3.2.6. - Розрахункова схема вузловий подушки

За додатком 13 [1] визначаємо величину площі зминання дубової подушки врубленние на глибину ₁ = 5 см и ₂ = 8 см. Пояс из 2-х колод d = 26 см.

З урахуванням сили тертя перевіряємо міцність подушки на зминання:

Перевіряємо на сколювання зуба подушки по перетину I – I:

R_dam = 1,57 мПа – розрахунковий опір при деформуючих вздовж волокон. Перевіряємо на сколювання зуба подушки по перетину II – II:

де -

Перевіряємо умову міцності на виколювання зуба пояси:

Смятие пояса під частиною подушки, на яку спирається розкіс V₃

Література. 1. ДБН В.2.3.-14: 2006 Мости та труби. Правила проектування.-К.: Держбуд, 2006. 2. Російський В.А., Брусенцов П.А., Лукін Н.П. Розрахунок дерев'яних автодорожніх мостів. - Київ: Вища школа, 1973. - 212 с. 3. Гибшман Е.Е. Проектування дерев'яних мостів. - М.: Трансжелдориздат, 1976. - 272 с. 4. Методичні вказівки до курсової роботи з дисципліни «Проектування мостів» (Розділ «Варіантне проектування дерев'яних мостів»).-Х.: ХНАДУ, 2006.-40 с. 5.Методічні вказівки до курсової роботи «Дерев'янні мості» з дисципліни «Проектування мостів».-Х.: ХНАДУ, 2006.-48 с.
