3. Розрахунок ферми Гау-Журавського
3.1 Визначення зусиль в елементах ферми Гау-Журавського
Визначення коефіцієнтів поперечного розповсюдження для ферми Гау-Журавського з їздою поверху габаритом Г-8, тротуарами Т = 2 х 1 (рисунок 3.1.1.) здійснюється за методом позацентрового стиску, тому найбільш навантаженою являється крайня ферма.

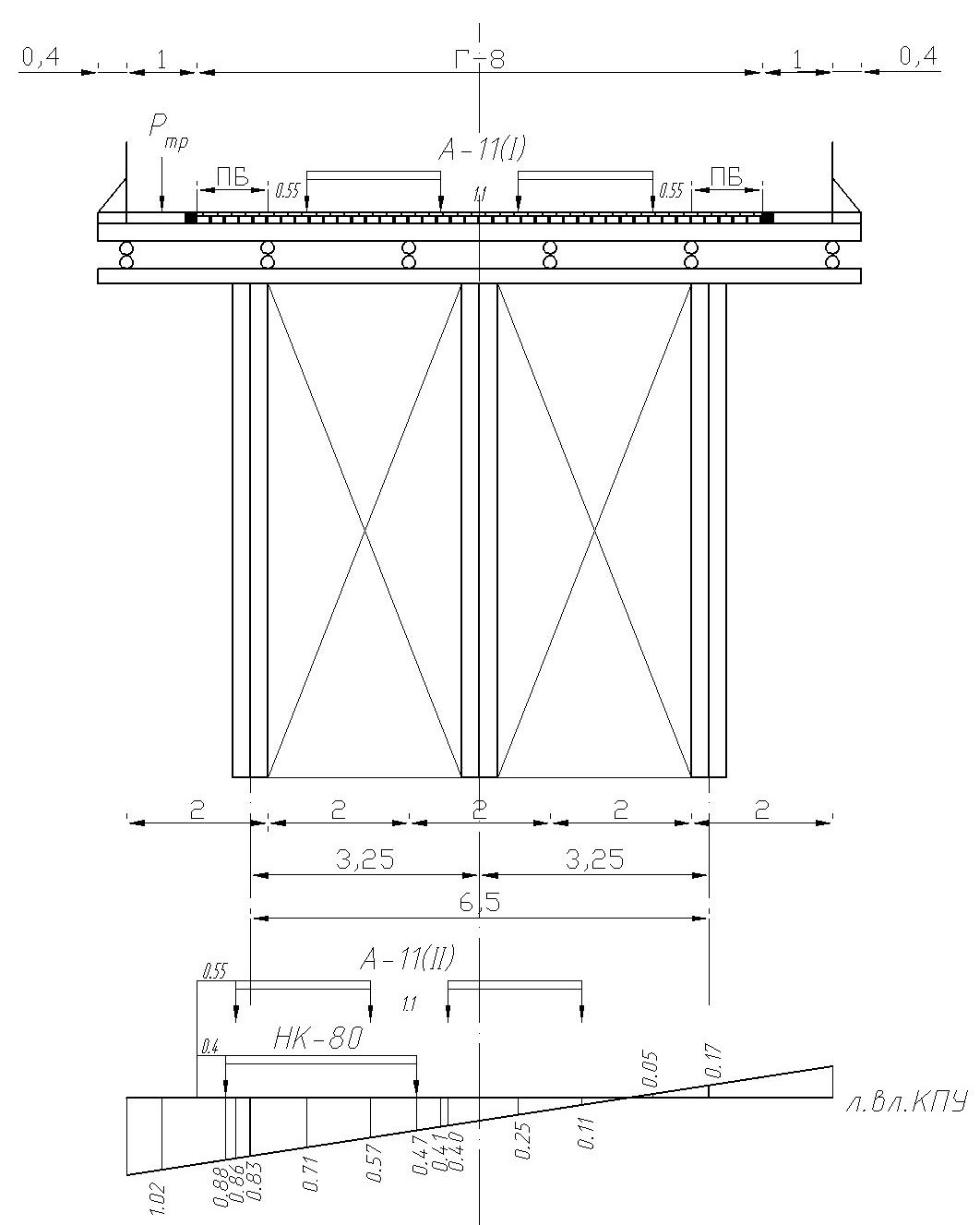

Рисунок 3.1.1 Лінії впливу КПУ
А11
|
КПУТ
= КПУV=0,868; |
НГ – 80
-
КПУнк =
= 0,5(0,88+0,47) = 0,675;
Визначаємо навантаження від власної ваги ферми:
,
де Vдошок – об’єм лісоматеріалів на усю прольотну будову, м3;
Gметал – вага металу на усю прольотну будову, кН;
f – коефіцієнт надійності, 1,2 [2];
lp – розрахунковий прольот ферми, м;
Визначення зусиль в елементах ферми (3 розрахункова панель) здійснюємо завантаження ліній впливу (рис.3.1.2.)
НИЖНІЙ ПОЯС: |
|
Постійне навантаження |
|
А11
|
|
НК – 80 |
|
|
|
ТЯЖ: |
|
Постійне навантаження |
|
А11
|
|
НК – 80 |
|
|
|
ОСНОВНИЙ РАСКОС: |
|
Постійне навантаження |
|
А11
|
|
НК – 80 |
|
|
|
ВЕРХНІЙ ПОЯС: |
|
Постійне навантаження |
|
А11
|
|
НК – 80 |
|
|

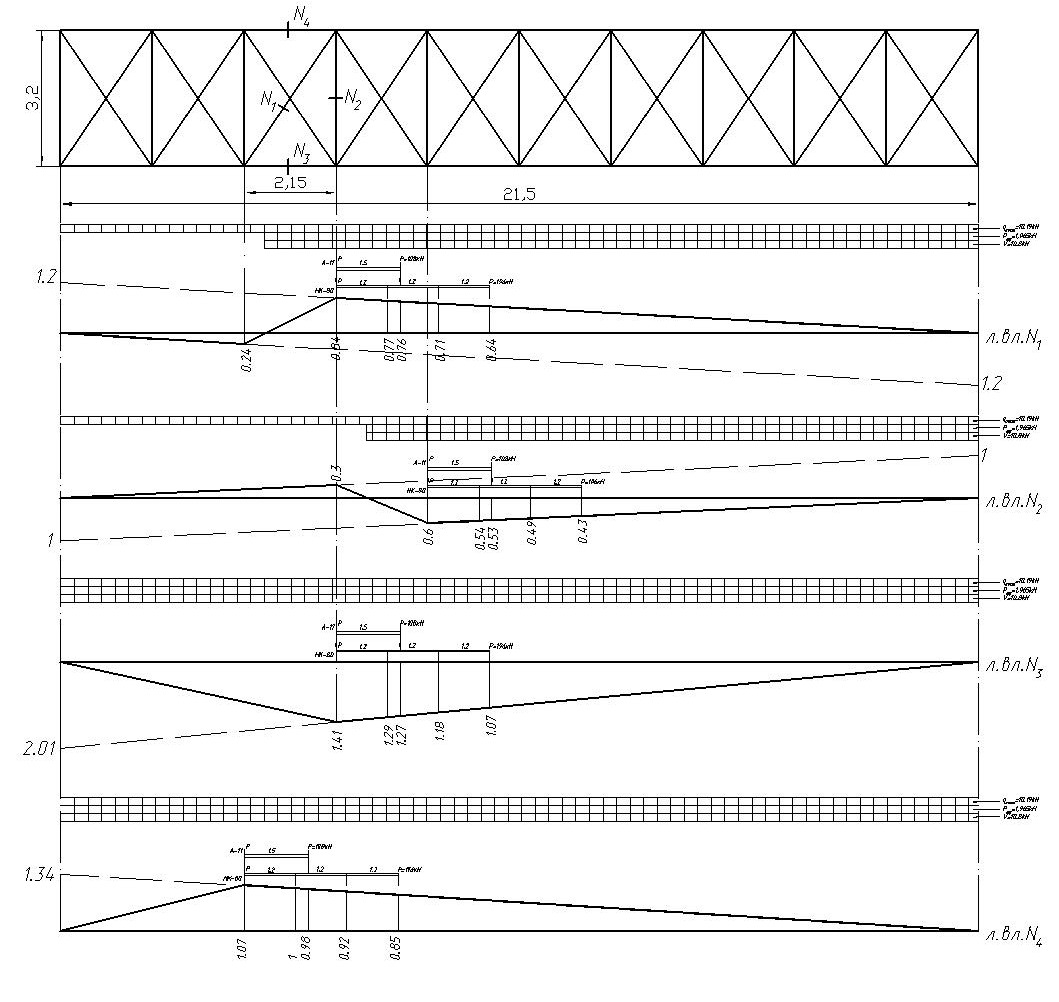

Рисунок 3.1.2 Завантаження ліній впливу зусиль в елементах ферми
3.2 Підбір перерізів основних елементів ферми
3.2.1. Підбір нижнього пояса.
Призначаємо из 2-х колод d = 26 см. Найбільш ослаблена площадь поперечного перерізу в місті врубки вузлової подушки на 6 см и підгаечного бруса h = 2 см.
Рис. 3.2.1– Колода нижнього пояса ферми
За
додатком
6
і
13
[2]
визначаємо площа
поперечного перерізу
пояса:
Перевіряємо площа по найбільшому зусиллю U2 = 866.70 кН:
k = 1 – коефіцієнт умови роботи перетину з вруб кой.
Принимаем два бревна нижнего пояса диаметром 26 см.
3.2.2.Підбір верхнього пояса.
Призначаємо верхній пояс з двох колод діаметром 22см.
Для
стиснутих
елементів
зазвичай
небезпечніше
робота
на
стійкість
ніж
на міцність.
Радиус
инерции :
.
Гибкость:
.
Для сжатых элементов 100, для растянутых – 150.
При
70
Перевіряємо площа перерізу нижнього по найбільшому зусиллю
O2 = 660.40 кН:
Перевірка стійкості колод верхнього поясу з площини ферми виконується. Окончательно принимаем два бревна верхнего пояса d = 22 см.
