Регулювальні характеристики асинхронного короткозамкнутого двигуна (ад) у різних системах еп

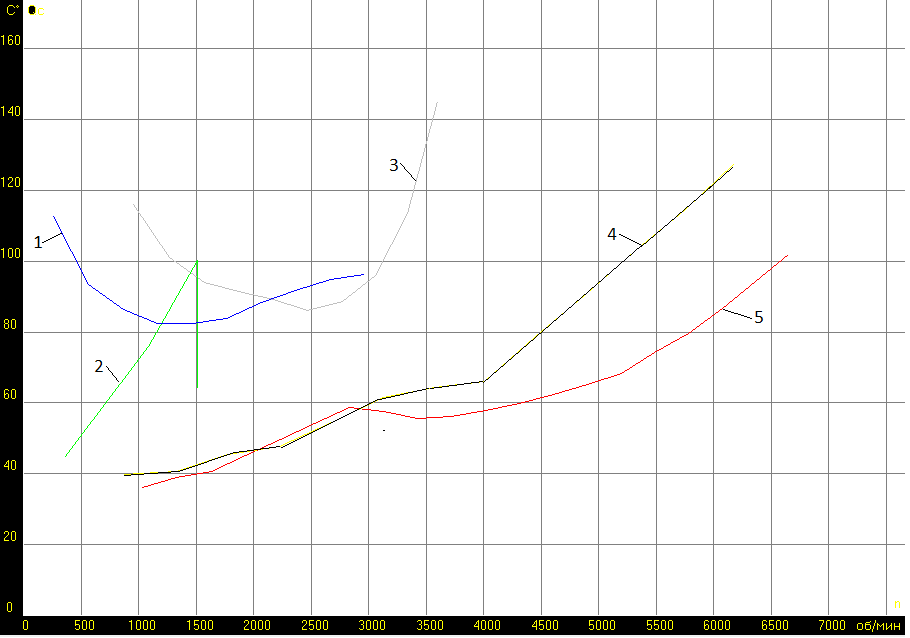

Рис.31. Температурні характеристики t(n) АД 4А280М2,навантаження вентиляторне:
НПЧ з АІН, ШИМ
НПЧ з АІС, АР
НПЧ з АІН, АР
НПН, ПР
БПЧ СУ ПМ (циклоінвертор)

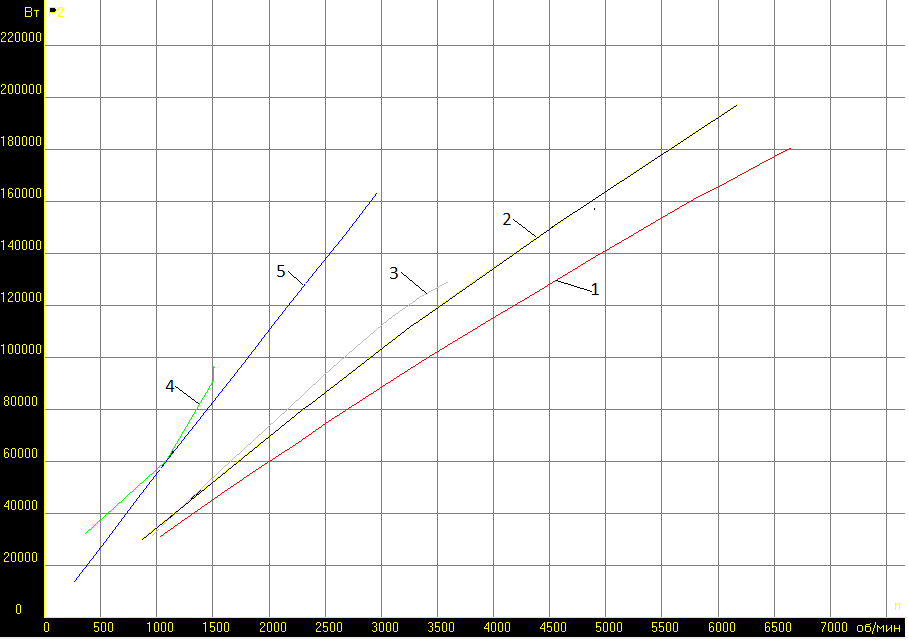

Рис.32. Регулювальні характеристики P2(n) АД 4А280М2, навантаження вентиляторне.

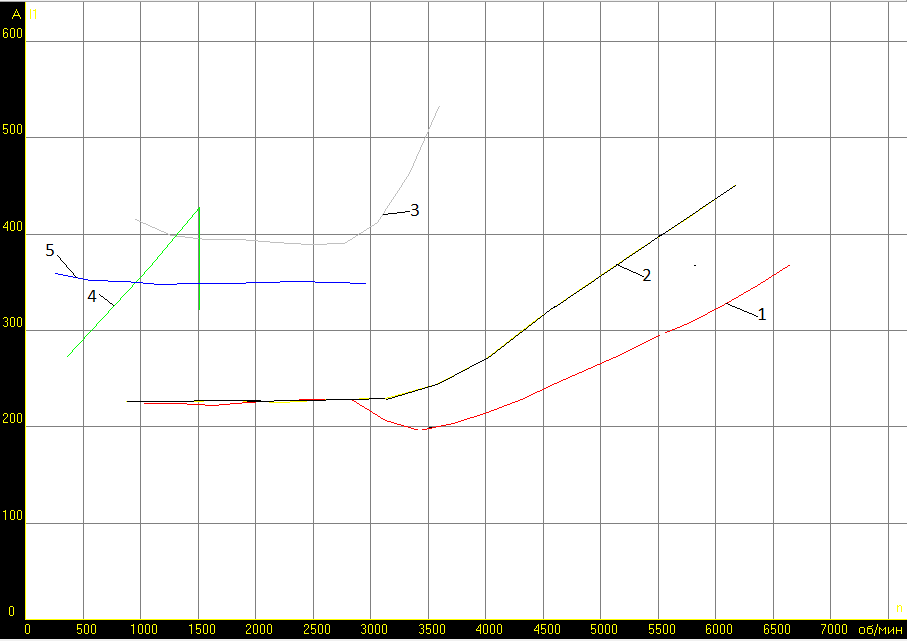

Рис.33. Регулювальні характеристики I(n) АД 4А280М2, навантаження вентиляторне:
НПЧ з АІН, ШИМ
НПЧ з АІС, АР
НПЧ з АІН, АР
НПН, ПР
БПЧ СУ ПМ (циклоінвертор)

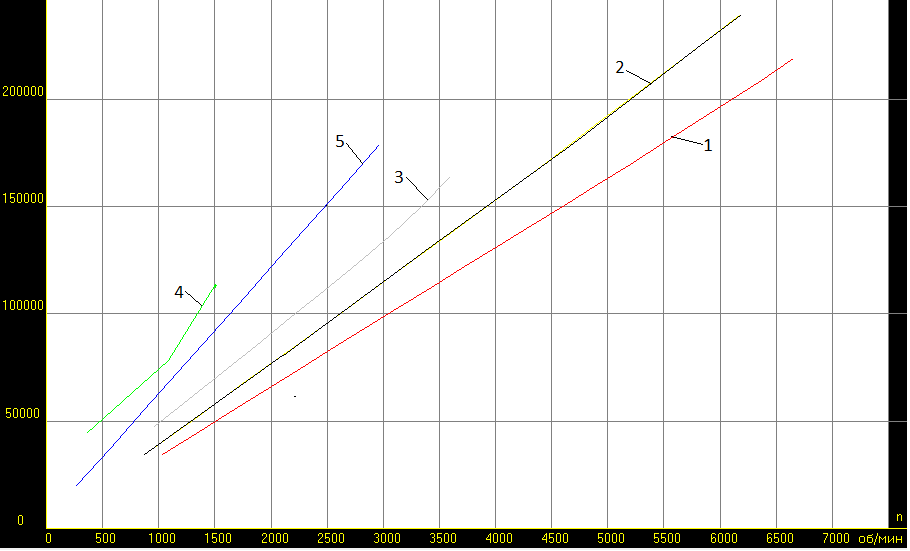

Рис.34. Регулювальні характеристики Р1(n) АД 4А280М2, навантаження вентиляторне.

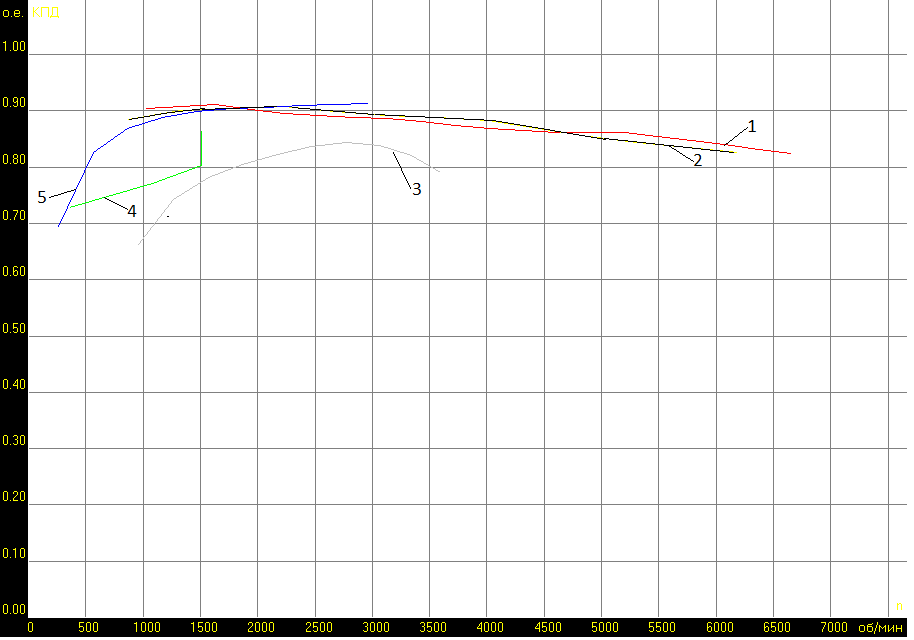

Рис.35. Регулювальні характеристики ККД η(n) АД 4А280М2, навантаження вентиляторне:
НПЧ з АІН, ШИМ
НПЧ з АІС, АР
НПЧ з АІН, АР
НПН, ПР
БПЧ СУ ПМ (циклоінвертор)
Додаток
Динамічні характеристики АД 4А280М2 при частотному регулюванні у розімкнутій системі НПЧ з АІН, ШІМ-керуванням АД при законах регулювання U/f = const. Навантаження вентиляторне.

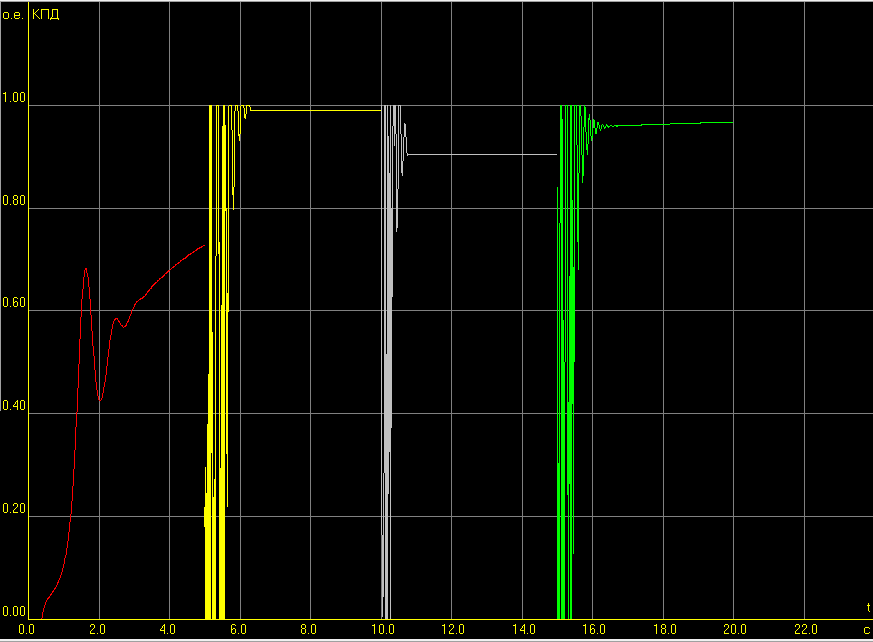

Рис.36. Динамічна характеристика η(t)

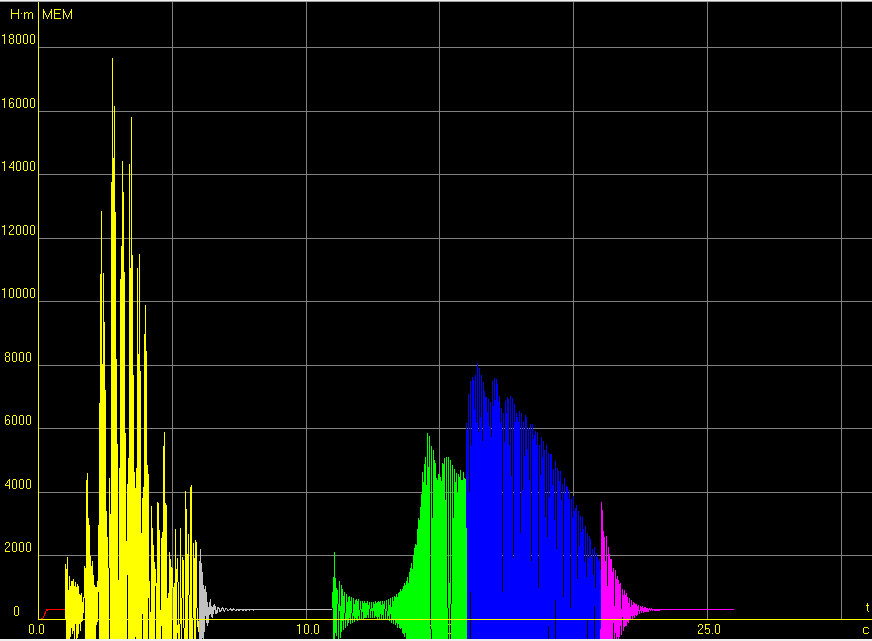

Рис.37. Динамічна характеристика M(t)

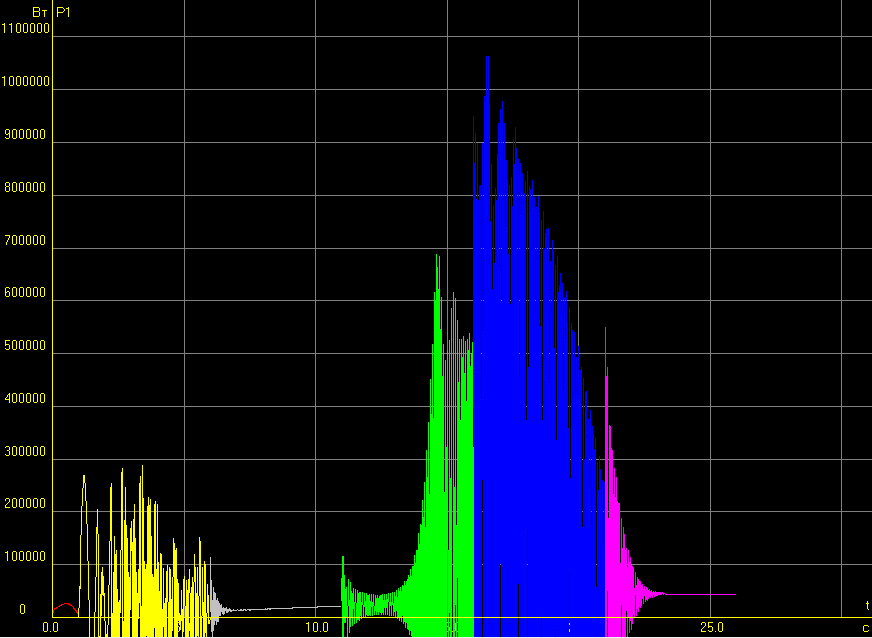

Рис.38. Динамічна характеристика Р1(t)

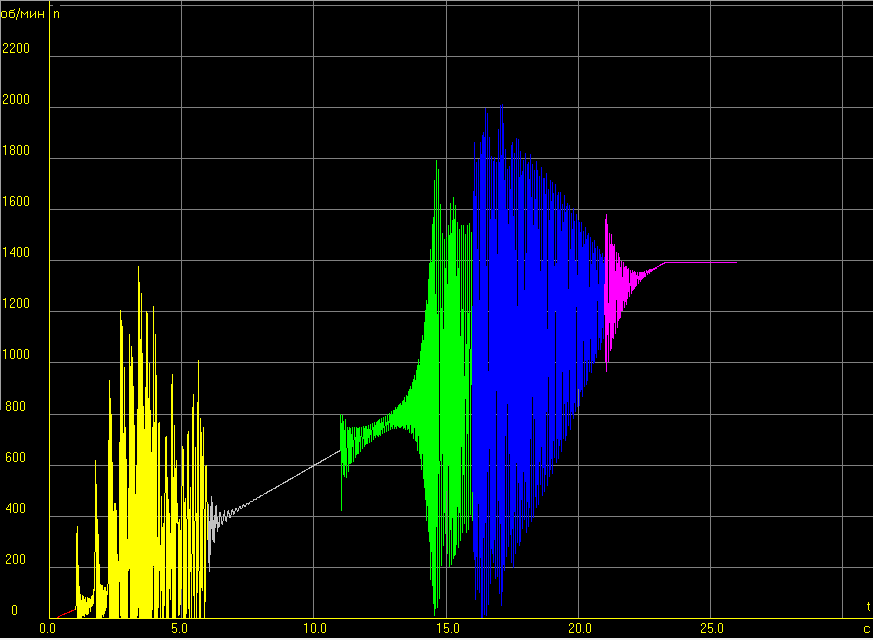

Рис.39. Динамічна характеристика n(t)

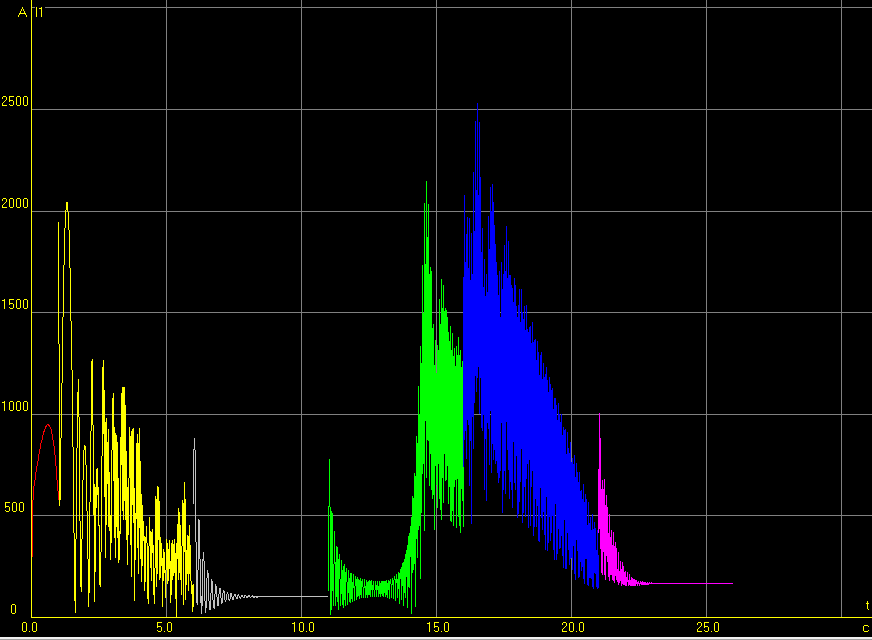

Рис.40. Динамічна характеристика І(t)
Висновки
В даній розрахунково-графічній роботі ми моделювали роботу регульованого електроприводу з асинхронним двигуном з різними способами управління за допомогою програмного комплексу DIMASDrive. Був проведения аналіз роботи серійного загальнопромислового асинхронного двигуна у стаціонарних та нестаціонарних режимах при його використані у різних системах регульованого електроприводу, що відрізняються між собою типами напівпровідникових перетворювачів, видами регулювання, законами частотного керування, видами навантаження та режимами його роботи.
У результаті моделювання отримали різноманітні регулювальні характеристики. Регулювальні характеристики при різних видах регулювання наведені у кінці розрахунково-графічної роботи. Змінюючи параметри навантаження та число графіків у вхідних даних НПЧ або НПН, ми досягли найбільшого діапазону регулювання, при якому не спостерігатиметься перевищення температури обмотки статора вище припустимого. В кожному пункті розрахунку РГР приведені сімейства механічних характеристик при заданих параметрах регулювання із накладеною характеристикою навантаження, та температурна характеристика.
Список літератури
Петрушин В. С. Асинхронные короткозамкнутые двигатели в системах полупроводникового электропривода. - Одесса; ОДПУ, 1997, 145 с.
Петрушин В. С. Особливості роботи асинхронних електродвигунів у системах тиристорного привода. - Одеса; ОДПУ, 1997, 82 с.
Петрушин В.С., Рябинин С.В., Якимец А.М. Программный продукт “DIMASDrive”. Программа анализа работы, выбора и проектирования асинхронных короткозамкнутых двигателей систем регулируемого электропривода (свидетельство о регистрации программы ПА №4065). Киев: Министерство образования и науки Украины, Государственный департамент интеллектуальной собственности, 26.03.2001.
Асинхронные двигатели серии 4А: Справочник / А.Э. Кравчик, М.М. Шлаф, В.И. Афонин, Е.А. Соболевская. – М.: Энергоатомиздат, 1982. – 504с.
Проектирование электрических машин: Учеб. пособие для вузов / И. П. Копылов, Ф. А. Горяинов, Б. К. Клоков и др.; Под ред. И. П. Копылова. – М.: Энергия, 1980. – 496 с., ил.
