17) . Потенциометры, милливольтметры. Уравновешенные мосты и логометры. Приборы с дифференциально – трансформаторной схемой. Основные характеристики и функциональные признаки.

Вторичные приборы, показывающие и самопишущие, предназна­чены для контроля и регулирования температуры, давления, расхода, уровня и других технологических величин. Они рабо­тают с соответствующими измерительными преобразователями. Есть электрические вторичные приборы, на вход которых подается унифицированный аналоговый вход­ной сигнал (0 - 5, 0 - 20, 4 - 20 мА, 0 - 10 В и др.). Эти приборы могут работать в комплекте с любыми измерительными преобра­зователями, на выходе которых имеются унифицированные электрические сигналы.

Автоматический потенциометр КСП 4 предназначен для не­прерывного измерения, записи и регулирования температуры при работе в комплекте с одним из ТЭП стандартной градуировки. Движок реохорда автоматических потенциометров перемещается не вручную, а автоматически при помощи специального устройства. Измерительная схема потенциометра состоит из двух цепей. Первая - цепь источника тока, включающая источник постоянного тока ИПС, от которого питаются вспо­могательная ветвь с током i₁ и рабочая с током i₂. Вторая - цепь ТЭП, в которую входят ТЭП T, часть общего сопротивления реохорда R_oб, постоянный резистор R_H и резиcтор R_K, предназначенный для автоматического введения по­правки на температуру свободных спаев ТЭП.

Потенциометр КСП 4 представляет собой ста­ционарный прибор, все узлы которого размещены внутри сталь­ного корпуса размером 400 x 400 x 367 мм. Показания записы­ваются в прямоугольных координатах на диаграммной ленте шириной 250 мм.

Автоматический потенциометр КСП 4 питается переменным током напряжением 127/220 В и частотой 50 Гц. Число точек одновременного измерения от 1 до 12. Скорость продвижения диаграммной ленты от 20 мм/ч до 54 м/ч. Приборы могут снаб­жаться различными регулирующими устройствами. Шкалы их градуируются в ⁰C соответственно градуировке ТЭП, в комплекте с которой работает прибор. Быстродействие 1: 2,5 и 10 с. Классы точности 0,25; 0,5.

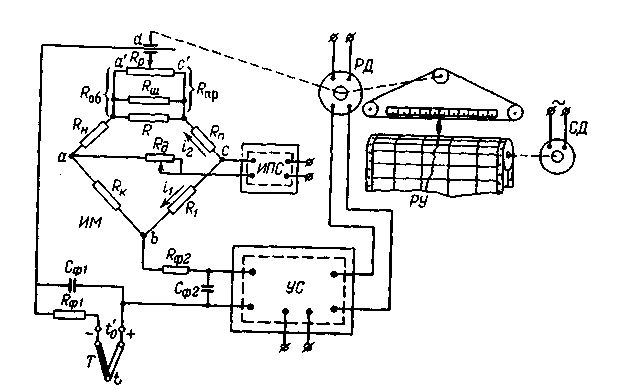

Рисунок 7 - Принципиальная схема автоматического потенциометра КСП 4: Т - ТЭП: ИМ - измерительный мост; ИПС - источник постоянного стабилизированного тока; РД – реверсивhый двигатель; PУ - регистрирующие устройство; СД - синхронный двигатель; УС - усилитель

Наряду с потенциометрами типа КСП 4 в промышленности используются автоматические потенциометры с дисковой шка­лой типа КСП 3, с прямоугольной шкалой типов КСП 1 и КСП 2, с вращающимся циферблатом КВП 1 и другие модификации.

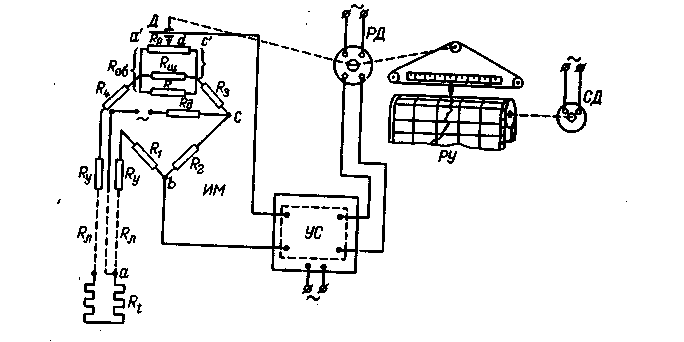

Рисунок 8 - Принципиальная схема автоматического моста КСМ - 4:

R_t - TC; ИМ - измерительный мост: УС - усилитель: РД - реверсивный двигатель, РУ - регистрирующее устройство; СД - синхронный двигатель

Автоматический мост КСМ 4 предназначен для непрерывного измерения, записи и регулирования температуры при работе в комплекте с одним из электрических TC. Прибор (рисунок 8) по­зволяет определять температуру среды по величине электриче­ского сопротивления R_t TC, находящегося в ней и являющегося одним из плеч мостовой схемы. Принцип действия основан на сравнении разности потенциалов двух промежуточных точек в параллель­но включенных ветвях. Измерительная схема уравновешенного моста включает четыре плеча, три из которых представлены постоянными резисторами R₁, R₂ и R₃, а четвертое - последовательно соединенным TC Rt, постоянным резистором R₄ и общим сопротивлением реохорда R_об.

Конструктивно автоматический уравновешенный мост КСМ 4 выполнен так же, как и автоматический потенциометр КСП 4, и имеет аналогичные технические характеристики.

Наряду с рассмотренным автоматическим уравновешенным мостом КСМ 4 в промышленности используются показывающие и записывающие па дисковой диаграмме автоматические мосты КСМ 3; показывающие и записывающие на ленточной диаграм­ме мосты KCM l и КСМ 2; показывающие мосты с вращающим­ся циферблатом KBM l и другие модификации.

Автоматический дифференциально-трансформаторный при­бор КСД 3 предназначен для непрерывного измерения записи и регулирования различных величин (уровня жидкости, давления, расхода жидкости, пара или газа и др.), изменение которых можно превратить в перемещение плунжера (сердечника) диф­ференциально-трансформаторной катушки датчика.

Принципиальная схема прибора КСД 3 с катушкой датчика приведена на рисунке 9. В первичном приборе, в комплекте с ко­торым работает прибор КСДЗ, датчиком дистанционной пере­дачи является дифференциально-трансформаторная катушка 1 с подвижным сердечником 11. В прибор КСД 3 встроена анало­гичная дифференциально-трансформаторная катушка 6, сердеч­ник 5 которой также может перемещаться. Катушки 1 и 6 име­ют первичную и вторичную обмотки.

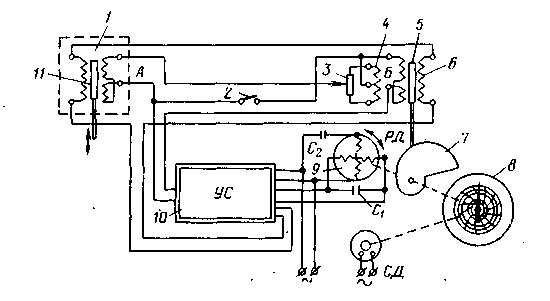

Рисунок 9 - Схема автоматического дифференциально-трансформа-торного при­бора КСД 3 с катушкой датчика:

1 - катушка датчика: 2 - контрольная кнопка; 3 - переменный резистор; 4 -обмотка корректировки нуля; 5, 11 - сердечники катушек: 6 - катушка прибора КСД 3; 7 - кулачок; 8 - регистрирующее устройство; 9 - реверсивный двигатель; 10 –усилитель

В прибор могут встраиваться различные задающие и регу­лирующие устройства, а также выходные преобразователи ГСП.

Конструктивно прибор КСД 3 выполнен в виде стального корпуса размером 320 х 320 х 380 мм с застекленной крышкой, внутри которого размещены основные узлы. Показания записы­ваются на дисковой диаграммной ленте.

Быстродействие прибора 5, 16 с; время одного оборота диа­граммы 24 ч. Основная погрешность показаний ± 1%, записи ± 1,6%. Шкала прибора градуируется в единицах величины, из­меряемой им в комплекте с соответствующим датчиком.
