16. Принцип построения телеграфных сетей

Телеграфная сеть состоит из телеграфной сети общего пользования, оконечные пункты которой ПОС (почтовые отделения связи) и абонентской телеграфной сети, оконечные пункты которой предприятия, организации, фирмы, имеющие телеграфные аппараты.

На телеграфных сетях используются 2 способа коммутации:

- коммутация каналов;

- коммутация сообщений

Может быть комбинированной.

Коммутация каналов устанавливается в 2 этапа:

1. Устанавливается канал электросвязи между оконечными пунктами (аналогично телефонной сети)

2. Включается телеграфный аппарат и передается сообщение.

Коммутация сообщений, сообщение (телеграмма) передается от узла к узлу коммутации с приемом, выбором направления передачи в каждом узле и так до оконечного пункта.

В качестве оконечных абонентских устройств используются телеграфные аппараты или ЭВМ. (В этом случае используется специальный адаптер). Телеграфные сообщения передаются по телеграфным каналам, которые в настоящее время могут организовываться двумя способами:

1) Использование телеграфных систем передачи, с помощью которых уплотняется КТЧ. В зависимости от скорости по КТЧ можно передать от 1 до 24 каналов. Рекомендуется не более 6.

2) С помощью специальных машинных шлюзов телеграфную сеть соединяют с сетью передачи данных.

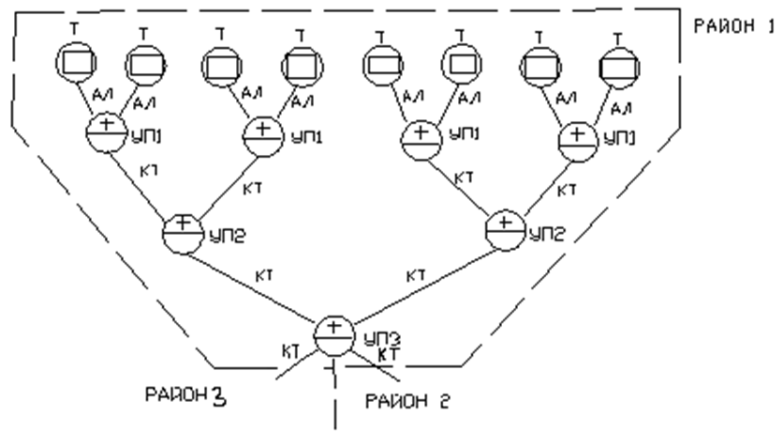

Сети телеграфные строятся по следующей схеме:

Т – телеграфный аппарат; КТ – ТЛГ канал; АЛ – абонентские линии; УП1 – соответствует районной телеграфной коммутационной станции; УП2 - соответствует областной телеграфной коммутационной станции; УП3 – соответствует телеграфной станции центра региона.

Между собой УП3 соединены по принципу каждая с каждой.

17. Принцип построения телефонных сетей

Сети передачи индивидуальных и массовых сообщений в своем построении используют 3 принципа:

1) Каждая с каждой

АЛ - абонентские линии; АУ –абонентские устройства.

2) Радиальный (звездообразный)

А ТС – автоматическая ТЛФ станция

Оба данных принципа имеют достоинства: простота схемы, постоянная связь абонента. Недостатки: при увеличении количества абонентов схема становится громоздкой и неэффективной.

Оба данных принципа по отдельности не используются, а только совместно.

Комбинированный принцип построения: на сети емкостью, не превышающей 90.000 номеров, используется радиальный принцип построения с тремя и более телефонными станциями, которые соединены между собой по принципу каждая с каждой.

3) Радиально-узловой

Телефонные сети крупных городов имеют несколько групп телефонных станций, где абоненты разных районов устанавливают связь между собой через несколько промежуточных станций. А станции одного района соединены между собой по принципу каждая с каждой.

УВС – узел входящих сообщений; УИС – узел исходящих сообщений. В каждом узловом районе может быть до 10 АТС.

18. Нумерация на местных, зоновых, междугородних и международных сетях

Если номер абонентов не превышает 100 тыс. Номер может состоять из двух – пяти знаков.(х-хх-хх)

Первая цифра не может быть 0 и 8. Уже (спецслужбы) выход на ЧСС заменены на 1. Уже в перспективе междугородние заменить на 0.

Если число абонентов больше 100 тыс. в номере может быть 6 -7 цифр. Впереди добавляется ав: авх-хх-хх

а – зоновый код; ав – номер стотысячной группы абонентов центральной станции или СТС; авх – номер АТС; хх – хх – номера абонентских линий

На зоновых и междугородних сетях используют десятизначный номер: 8-АВС-авх-хх-хх. АВС – код или номер зоны. В перспективе 0-17-авх-хх-хх

Международный 8-10-ed-АВС-авх-хх-хх

Зумбер – длинный гудок после 8. 10 – индекс выхода на международную сеть. e – телефон континента от 0 до 9. d – носер страны на телефонном континенте. 0-0-ed0АВ0авх-хх-хх. Номер абонента единый в зоне.
