6. Конструкция кабеля связи и классификация кабелей связи

К абель – конструкция состоящая из вместе скрученных изолирован-ных проводов заключенных в общую влагозащитную оболочку.

1-сердечник

2-поясная изоляция (бумага или полиэтилен)

3-экран (фольга в симметричном кабеле и стальная лента в коаксиальном)

4-оболочка

5-броня

6-защитный покров

В зависимости от применения кабели делятся на:

- магистральные; - зоновые; - местные (сельские, города)

По способу прокладки:

- подземные; - подводные; - воздушной подвески; - канализационные

По частоте:

- низкочастотные до 12 кГц; - высокочастотные с 12 кГц

По конструкции и взаимному расположению проводников:

- симметричный; - коаксиальный

От состава входящего в него элементов:

- однородные (комбинированные); - неоднородные

Основной элемент кабеля – токопроводящая жила, которая обладает высокой электрической проводимостью (медь, алюминий)

Медные жилы могут иметь диаметры 0,5 мм на городских сетях и 1,2 мм на международных связях.

Алюминиевые жилы имеют диаметр в 1,28 раз больше чем медные.

Изоляция – диэлектрик обладающий высокой прочностью и гибкостью (воздух)

Диэлектрики:

- пластмасса; - полиэтилен; - полистерол; - фторопласт; - специальная кабельная бумага

Маркировка состоит из буквенных и цифровых обозначений. Буквы обозначают: конструкцию проводников, область применения, изолируемый материал и вид защитного покрова.

Цифра обозначает ёмкость кабеля (количество и диаметр проводников): МСКБ7*4*12

М – симметричный международный; КС – кордельно-старофлексная изоляция; Б – бронирован стальными лентами; 7*4 – емкость кабеля т.е. количество жил 28; 1,2 – диаметр проводящих шинок.

КМБ 2,6/9,4

к – коаксиальный; м – международный; б – бронированный

2,6; 9,4 – диаметр проводящих жил; т – телефонный городской

п – полиэтиленовая изоляция жил

7. Виды сигналов и каналы для их передачи

Речевой канал содержит большое число гармоник. Полоса часто, которую способен воспроизвести человеческий голос лежит в пределах о 80 Гц до 12 кГц. Ухо человека способно услышать сигнал в полосе частот от 50 Гц до 16 кГц. Сигналы передаваемые по телефонному каналу занимают полосу частот от 0,3 до 3,4 кГц. Сигнал звукового вещания значительно превышает полосу частот КТЧ. С учетом этого принято следующее деление канала звукового вещания по классам качества:

- высший класс 30Гц – 15 кГц; - первый класс 50Гц – 10 кГц

- второй класс 100Гц – 6,3 кГц

Видео сигнал телевизионных телепрограмм передается по каналу с полосой частот от 50 Гц до 6 кГц. Поэтому телевизионная программа передается по двум каналам: - по каналу передачи звукового сигнала; - по каналу передачи видео сигнала

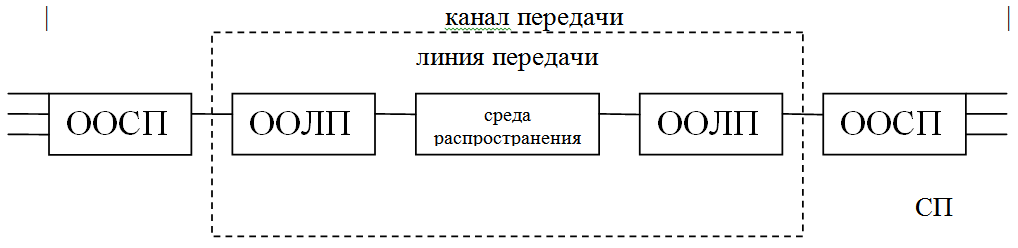

Канал передачи – это совокупность технических средств и среды распространения обеспечивающих передачу сигнала электросвязи в определенной полосе частот и с определенной скоростью передачи между двумя сетевыми станциями, узлами коммутации.

ООСП – оконечное оборудование системы передачи; ООПП – оконечное оборудование линии передачи.

Аналоговые каналы предусматривают образование следующих широко канальных каналов:

- Предгруппового канала с полосой частот 12 -24 кГц

- первичного канала с полосой частот от 60 до 180

- вторичного канала с полосой частот от 312 до 552 кГц

- третичного канала с полосой частот от 812 до 2044

Цифровой канал - канал, по которому передается цифровой сигнал. Сигнал характеризуется скоростью передачи информации, которая измеряется в бит/с и обозначается (бета). бит/с – это количество информации переданное за 1 секунду. Стандартный цифровой канал имеет скорость передачи 64 кбит/с. Кроме единиц бит/с в телеграфной связи используется единица измерения скорости Бод. 1бит/с = 1 Бод (примерно). Для телеграфных каналов стандартные скорости 50, 100, 200 Бод.

Цифровые каналы как и аналоговые объединяются в стандартные группы. Все эти группы характеризуются скоростью передачи информации и соответствует:

- для первичной (30 каналов) - первично-цифровой поток 2 Мбит/с

- для вторичной (120 каналов) – вторично-цифровой поток 8 Мбит/с

- для третичной (480 каналов) – третично-цифровой поток 34 Мбит/с

- для четвертичной (1920 каналов) – четвертично-цифровой поток 136 Мбит/с
