1. Report Model Properties.
Model Name: Організація роботи відділу статистики Городищенського РТМО
Definition: 1. Яку роботу виконує відділ статистики?
2. До складу якого підприємства належить?
3. Які посади входять до відділу?
4. Які документи формуються в результаті виконаної роботи?
5. Облік яких даних проводить відділ?
6. Хто забезпечує прийом запиту?
7. На основі чого формуються, а потім приймаються рішення?
8. Які дані аналізуються в результаті роботи відділу?
Scope: Виконати завдання, починаючи від надходження даних і закінчуючи формуванням звітних документів
Viewpoint: Оцінка діяльності відділу з точки зору начальника Городищенського районного територіального медичного об'єднання
Time Frame: (TO-BE)
Status: WORKING
User Last Revision Date: 29.12.2013
System Last Revision Date: 30.10.2013
Creation Date: 18.09.2013
Author Name: Скримська
Source: Нормативні документи
штатно-посадові інструкції
звіти про проведену роботу
Purpose: Дослідити діяльність відділу статистики Городищенського РТМО з метою його автоматизації

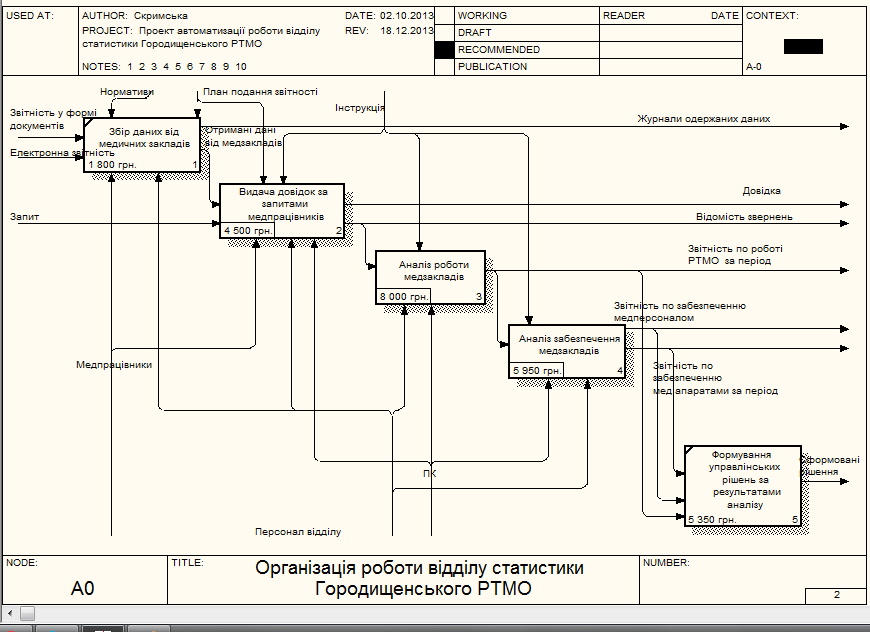

2. Функціональна модель (середовище BPWin).
3.Модель DFD.
Створення індексів
Валідація (обмеження):
4. Логічна модель бази даних на рівні Definition.
5. Логічна модель бази даних на рівні атрибутів.
6. Фізична модель бази даних(середовище ERWin).
7. SQL-код генерації БД в MS SQL Server.
CREATE RULE обмеження_віку
AS @col BETWEEN '0' AND '150'
Execution Successful
CREATE RULE кількість_апаратів
AS @col BETWEEN '0' AND '2000'
Execution Successful
CREATE RULE обмеження_на_місяці
AS @col BETWEEN '1' AND '12'
Execution Successful
CREATE RULE обмеження_на_роки
AS @col BETWEEN 1700 AND 2013
Execution Successful
CREATE RULE Обмеження_на_квартали
AS @col BETWEEN '1' AND '4'
Execution Successful
CREATE TABLE Апарат
(
Код_апарата int IDENTITY ( 1,1 ) ,
Назва_апарата char(25) NULL ,
Призначення char(40) NULL ,
Вартість_грн real NULL ,
Дата_надходження datetime NULL
)
Execution Successful
ALTER TABLE Апарат
ADD CONSTRAINT XPKАпарат PRIMARY KEY CLUSTERED (Код_апарата ASC)
Execution Successful
CREATE TABLE Вид_медперсоналу
(
Код_виду int IDENTITY ( 1,1 ) ,
Назва_виду char(25) NULL ,
Кількість_медперсоналу integer NULL
)
Execution Successful
ALTER TABLE Вид_медперсоналу
ADD CONSTRAINT XPKВид_медперсоналу PRIMARY KEY CLUSTERED (Код_виду ASC)
Execution Successful
CREATE TABLE Журнал_даних
(
Код_журналу int IDENTITY ( 1,1 ) ,
Кількість_хворих integer NULL ,
Наслідки_хвороби char(20) NULL ,
Код_хвороби integer NOT NULL ,
Код_закладу integer NOT NULL ,
Код_періоду integer NOT NULL
)
Execution Successful
ALTER TABLE Журнал_даних
ADD CONSTRAINT XPKЖурнал_даних PRIMARY KEY CLUSTERED (Код_журналу ASC)
Execution Successful
CREATE TABLE Категорія
(
Код_категорії int IDENTITY ( 1,1 ) ,
Вік char(25) NULL ,
Назва_категорії char(25) NULL ,
Код_хвороби integer NULL
)
Execution Successful
ALTER TABLE Категорія
ADD CONSTRAINT XPKКатегорія PRIMARY KEY CLUSTERED (Код_категорії ASC)
Execution Successful
CREATE TABLE Медичний_заклад
(
Код_закладу int IDENTITY ( 1,1 ) ,
Тип char(25) NOT NULL ,
Код_пункту integer NULL ,
Код_виду integer NULL
)
Execution Successful
ALTER TABLE Медичний_заклад
ADD CONSTRAINT XPKМед_заклад PRIMARY KEY CLUSTERED (Код_закладу ASC)
Execution Successful
CREATE TABLE Населений_пункт
(
Код_пункту int IDENTITY ( 1,1 ) ,
Назва_пункту char(25) NOT NULL ,
Кількість_жителів integer NULL
Execution Successful
ALTER TABLE Населений_пункт
ADD CONSTRAINT XPKНаселений_пункт PRIMARY KEY CLUSTERED (Код_пункту ASC)
Execution Successful

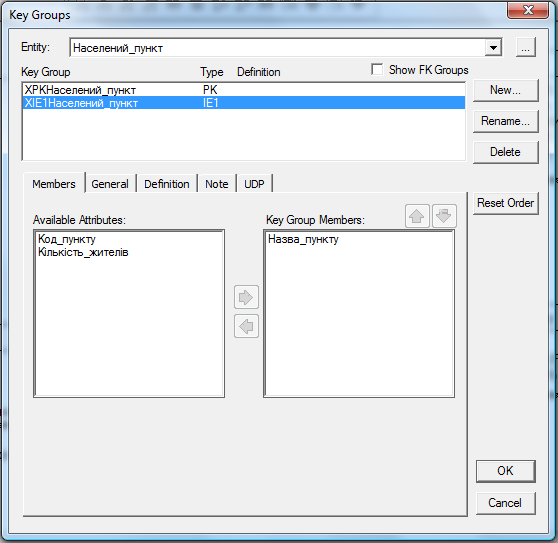

CREATE NONCLUSTERED INDEX XIE1Населений_пункт ON Населений_пункт
(
Назва_пункту ASC
)
Execution Successful
CREATE TABLE Період
(
Код_періоду int IDENTITY ( 1,1 ) ,
Місяць integer NULL ,
Квартал integer NOT NULL ,
Рік integer NULL
)
Execution Successful
ALTER TABLE Період
ADD CONSTRAINT XPKПеріод PRIMARY KEY CLUSTERED (Код_періоду ASC)
Execution Successful
CREATE TABLE Поставка
(
Код_поставки int IDENTITY ( 1,1 ) ,
Кількість_апаратів integer NULL ,
Код_закладу integer NULL ,
Код_періоду int NULL ,
Код_апарата integer NULL
)
Execution Successful
ALTER TABLE Поставка
ADD CONSTRAINT XPKПоставка PRIMARY KEY CLUSTERED (Код_поставки ASC)
Execution Successful
CREATE TABLE Хвороба
(
Код_хвороби int IDENTITY ( 1,1 ) ,
Назва_хвороби char(25) NOT NULL ,
Ознаки_хвороби char(30) NULL
)
Execution Successful
ALTER TABLE Хвороба
ADD CONSTRAINT XPKХвороба PRIMARY KEY CLUSTERED (Код_хвороби ASC)
Execution Successful
CREATE VIEW Апарат_Поставка(Назва_апарата,Кількість_апаратів,Тип,Код_пункту,Місяць,Квартал,Рік)
AS
SELECT Апарат.Назва_апарата,Поставка.Кількість_апаратів,Медичний_заклад.Тип,Медичний_заклад.Код_пункту,Період.Місяць,Період.Квартал,Період.Рік
FROM Апарат,Період,Поставка,Медичний_заклад
WHERE Апарат.Код_апарата=Поставка.Код_апарата AND Поставка.Код_періоду=Період.Код_періоду AND Поставка.Код_закладу=Медичний_заклад.Код_закладу
WITH CHECK OPTION
Execution Successful
ALTER TABLE Журнал_даних
ADD CONSTRAINT R_7 FOREIGN KEY (Код_хвороби) REFERENCES Хвороба(Код_хвороби)
ON UPDATE CASCADE
Execution Successful
ALTER TABLE Журнал_даних
ADD CONSTRAINT R_8 FOREIGN KEY (Код_закладу) REFERENCES Медичний_заклад(Код_закладу)
ON UPDATE CASCADE
Execution Successful
ALTER TABLE Журнал_даних
ADD CONSTRAINT R_18 FOREIGN KEY (Код_періоду) REFERENCES Період(Код_періоду)
ON UPDATE CASCADE
Execution Successful
exec sp_bindrule 'обмеження_віку', 'Категорія.Вік'
Execution Successful
ALTER TABLE Категорія
ADD CONSTRAINT R_13 FOREIGN KEY (Код_хвороби) REFERENCES Хвороба(Код_хвороби)
ON DELETE CASCADE
ON UPDATE CASCADE
Execution Successful
ALTER TABLE Медичний_заклад
ADD CONSTRAINT R_17 FOREIGN KEY (Код_пункту) REFERENCES Населений_пункт(Код_пункту)
ON UPDATE CASCADE
Execution Successful
ALTER TABLE Медичний_заклад
ADD CONSTRAINT R_19 FOREIGN KEY (Код_виду) REFERENCES Вид_медперсоналу(Код_виду)
ON UPDATE CASCADE
Execution Successful
exec sp_bindrule 'обмеження_на_місяці', 'Період.Місяць'
Execution Successful
exec sp_bindrule 'Обмеження_на_квартали', 'Період.Квартал'
Execution Successful
exec sp_bindrule 'обмеження_на_роки', 'Період.Рік'
Execution Successful
ALTER TABLE Поставка
ADD CONSTRAINT R_10 FOREIGN KEY (Код_закладу) REFERENCES Медичний_заклад(Код_закладу)
ON UPDATE CASCADE
Execution Successful
ALTER TABLE Поставка
ADD CONSTRAINT R_11 FOREIGN KEY (Код_апарата) REFERENCES Апарат(Код_апарата)
ON UPDATE CASCADE
Execution Successful
ALTER TABLE Поставка
ADD CONSTRAINT R_27 FOREIGN KEY (Код_періоду) REFERENCES Період(Код_періоду)
ON UPDATE CASCADE
Execution Successful
CREATE TRIGGER tI_Апарат ON Апарат FOR INSERT AS
/* ERwin Builtin Trigger */
/* INSERT trigger on Апарат */
BEGIN
DECLARE @NUMROWS int,
@nullcnt int,
@validcnt int,
@errno int,
@errmsg varchar(255)
SELECT @NUMROWS = @@rowcount
/* ERwin Builtin Trigger */
/* Апарат доставляється Поставка on parent insert cascade */
/* ERWIN_RELATION:CHECKSUM="0000a866", PARENT_OWNER="", PARENT_TABLE="Апарат"
CHILD_OWNER="", CHILD_TABLE="Поставка"
P2C_VERB_PHRASE="доставляється", C2P_VERB_PHRASE="",
FK_CONSTRAINT="R_11", FK_COLUMNS="Код_апарата" */
/* Application specific. Left out intentionally. */
/* ERwin Builtin Trigger */
RETURN
ERROR:
raiserror @errno @errmsg
rollback transaction
END
Execution Successful
CREATE TRIGGER tU_Вид_медперсоналу ON Вид_медперсоналу FOR UPDATE AS
/* ERwin Builtin Trigger */
/* UPDATE trigger on Вид_медперсоналу */
BEGIN
DECLARE @NUMROWS int,
@nullcnt int,
@validcnt int,
@insКод_виду int,
@errno int,
@errmsg varchar(255)
SELECT @NUMROWS = @@rowcount
/* ERwin Builtin Trigger */
/* Вид_медперсоналу Медичний_заклад on parent update cascade */
/* ERWIN_RELATION:CHECKSUM="00018891", PARENT_OWNER="", PARENT_TABLE="Вид_медперсоналу"
CHILD_OWNER="", CHILD_TABLE="Медичний_заклад"
P2C_VERB_PHRASE="", C2P_VERB_PHRASE="надає робочі місця",
FK_CONSTRAINT="R_19", FK_COLUMNS="Код_виду" */
IF
/* %ParentPK(" OR",UPDATE) */
UPDATE(Код_виду)
BEGIN
IF @NUMROWS = 1
BEGIN
SELECT @insКод_виду = inserted.Код_виду
FROM inserted
UPDATE Медичний_заклад
SET
/* %JoinFKPK(Медичний_заклад,@ins," = ",",") */
Медичний_заклад.Код_виду = @insКод_виду
FROM Медичний_заклад,inserted,deleted
WHERE
/* %JoinFKPK(Медичний_заклад,deleted," = "," AND") */
Медичний_заклад.Код_виду = deleted.Код_виду
END
ELSE
BEGIN
SELECT @errno = 30006,
@errmsg = 'Cannot cascade Вид_медперсоналу update because more than one row has been affected.'
GOTO ERROR
END
END
/* ERwin Builtin Trigger */
RETURN
ERROR:
raiserror @errno @errmsg
rollback transaction
END
Execution Successful
CREATE TRIGGER tI_Журнал_даних ON Журнал_даних FOR INSERT AS
/* ERwin Builtin Trigger */
/* INSERT trigger on Журнал_даних */
BEGIN
DECLARE @NUMROWS int,
@nullcnt int,
@validcnt int,
@errno int,
@errmsg varchar(255)
SELECT @NUMROWS = @@rowcount
/* ERwin Builtin Trigger */
/* Хвороба заноситься Журнал_даних on child insert cascade */
/* ERWIN_RELATION:CHECKSUM="0003a764", PARENT_OWNER="", PARENT_TABLE="Хвороба"
CHILD_OWNER="", CHILD_TABLE="Журнал_даних"
P2C_VERB_PHRASE="заноситься", C2P_VERB_PHRASE="",
FK_CONSTRAINT="R_7", FK_COLUMNS="Код_хвороби" */
IF
/* %ChildFK(" OR",UPDATE) */
UPDATE(Код_хвороби)
BEGIN
INSERT Хвороба (Код_хвороби)
SELECT Код_хвороби
FROM inserted
WHERE
/* %NotnullFK(inserted," IS NOT NULL AND") */
NOT EXISTS (
SELECT * FROM Хвороба
WHERE
/* %JoinFKPK(inserted,Хвороба," = "," AND") */
inserted.Код_хвороби = Хвороба.Код_хвороби
)
END
/* ERwin Builtin Trigger */
/* Медичний_заклад входить Журнал_даних on child insert cascade */
/* ERWIN_RELATION:CHECKSUM="00000000", PARENT_OWNER="", PARENT_TABLE="Медичний_заклад"
CHILD_OWNER="", CHILD_TABLE="Журнал_даних"
P2C_VERB_PHRASE="входить", C2P_VERB_PHRASE="",
FK_CONSTRAINT="R_8", FK_COLUMNS="Код_закладу" */
IF
/* %ChildFK(" OR",UPDATE) */
UPDATE(Код_закладу)
BEGIN
INSERT Медичний_заклад (Код_закладу)
SELECT Код_закладу
FROM inserted
WHERE
/* %NotnullFK(inserted," IS NOT NULL AND") */
NOT EXISTS (
SELECT * FROM Медичний_заклад
WHERE
/* %JoinFKPK(inserted,Медичний_заклад," = "," AND") */
inserted.Код_закладу = Медичний_заклад.Код_закладу
)
END
/* ERwin Builtin Trigger */
/* Період Журнал_даних on child insert restrict */
/* ERWIN_RELATION:CHECKSUM="00000000", PARENT_OWNER="", PARENT_TABLE="Період"
CHILD_OWNER="", CHILD_TABLE="Журнал_даних"
P2C_VERB_PHRASE="", C2P_VERB_PHRASE="вміщує в себе",
FK_CONSTRAINT="R_18", FK_COLUMNS="Код_періоду" */
IF
/* %ChildFK(" OR",UPDATE) */
UPDATE(Код_періоду)
BEGIN
SELECT @nullcnt = 0
SELECT @validcnt = count(*)
FROM inserted,Період
WHERE
/* %JoinFKPK(inserted,Період) */
inserted.Код_періоду = Період.Код_періоду
/* %NotnullFK(inserted," IS NULL","select @nullcnt = count(*) from inserted where"," and") */
IF @validcnt + @nullcnt != @NUMROWS
BEGIN
SELECT @errno = 30002,
@errmsg = 'Cannot insert Журнал_даних because Період does not exist.'
GOTO ERROR
END
END
/* ERwin Builtin Trigger */
RETURN
ERROR:
raiserror @errno @errmsg
rollback transaction
END
Execution Successful
Schema Generation Complete
62 query succeeded.
