Общая х-ка конструкции воздушно-реактивных двигателей: компрессор, камера сгорания, газовая турбина, выходное устройство – назначение, типы, основные элементы, общая х-ка конструкции.

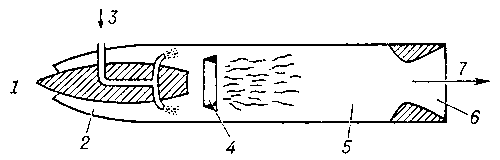

Рис. 1. Схема пульсирующего воздушно-реактивного двигателя (ПуВРД):.
1 — воздух;
2 — горючее;
3 — клапанная решётка;
4 — форсунки - используются для поступления в камеру сгорания горючего
5 — свеча;
6 — камера сгорания – Сжатый воздух в камере сгорания нагревается за счёт окисления подаваемого в неё топлива, внутренняя энергия рабочего тела при этом возрастает.
7 — выходное (реактивное) сопло – Расширяясь в сопле, рабочее тело ускоряется и истекает со скоростью большей, чем скорость встречного потока, что и создаёт реактивную тягу.
Особенности рабочего процесса и конструкции турбовинтового двигателя(твд)
Схема турбовинтового двигателя: 1 — воздушный винт; 2 — редуктор; 3 — турбокомпрессор.
Турбовинтовой двигатель — тип газотурбинного двигателя, в котором основная часть энергии горячих газов используется для привода воздушного винта через понижающий частоту вращения редуктор, и лишь небольшая часть энергии составляет выхлоп реактивной тяги. Наличие понижающего редуктора обусловлено необходимостью преобразования мощности: турбина — высокооборотный агрегат с малым крутящим моментом, в то время как для вала воздушного винта требуются относительно малые обороты, но большой крутящий момент.
Особенности рабочего процесса и конструкции вертолетных гтд (турбовальных двигателей вертолетов)
9. Особенности рабочего процесса и конструкции двухконтурных гтд
В турбореактивном двухконтурном двигателе (ТРДД) воздушный поток попадает в компрессор низкого давления, после чего часть потока проходит по обычной схеме через турбокомпрессор, а остальная часть (холодная) проходит через внешний контур и выбрасывается без сгорания, создавая дополнительную тягу. В результате снижается температура выходного газа, снижается расход топлива и уменьшается шум двигателя. Отношение количества воздуха, прошедшего через внешний контур, к количеству прошедшего через внутренний контур воздуха называется степенью двухконтурности (m). При степени двухконтурности <4 потоки контуров на выходе, как правило, смешиваются и выбрасываются через общее сопло, если m>4 — потоки выбрасываются раздельно, так как из-за значительной разности давлений и скоростей смешение затруднительно. Применение второго контура, в двигателях для военной авиации, позволяет охлаждать горячие части двигателя, это позволяет увеличивать температуру газов перед турбиной, что способствует дополнительному повышению тяги.
Схема
турбореактивного двухконтурного
двигателя (ТРДД) со смешением потоков:
1 — компрессор низкого давления; 2 —
внутренний контур; 3 — выходной поток
внутреннего контура; 4 — выходной поток
внешнего контура.
Основные системы, которые обеспечивают работу авиационных силовых установок (авиационных двигателей): топливная, масляная, пусковая, автоматического управления – назначение, основная х-ка.
Топливная система летательного аппарата — система, обеспечивающая приём топлива и размещение его на борту ЛА, подачу топлива в насосы высокого давления двигателя из баков в определённом порядке для сохранения правильной центровки ЛА и управляемого её изменения, прокачку топлива через агрегаты, в которых оно используется в качестве хладагента и рабочей жидкости (например, в приводах). Топливо на борту ЛА размещается в баках, которые располагаются как внутри крыла и фюзеляжа, так и вне ЛА — на специальных подвесных устройствах. Часто в качестве баков используются герметичные отсеки ЛА (см. Топливный бак).
Пусковая система двигателя комплекс устройств, с помощью которых осуществляется пуск двигателя внутреннего сгорания (См. Двигатель внутреннего сгорания); в общем случае состоит из энергосиловой машины, источника энергии и соединительной коммуникации. В П. с. Д. газотурбинного авиационного двигателя входят Стартер, источник энергии: топливная система, служащая для образования горючей смеси в камере сгорания двигателя, система зажигания горючей смеси. Источник энергии может устанавливаться непосредственно на самолете (называется бортовым) или на аэродромной пусковой установке.
Масляная система авиационного двигателя — система, главными функциями которой являются смазка и охлаждение узлов трения двигателя. В поршневых двигателях смазка способствует также герметизации рабочего пространства над поршнем. В некоторых случаях масло М. с. Используется также для смазки подшипников агрегатов двигателя и в качестве рабочей среды для сервомеханизмов органов управления двигателем, шагом воздушного винта и флюгированием винта. Кроме того, с помощью М. с. Контролируется техническое состояние двигателя по содержанию металла в пробах масла или на магнитных детекторах и фильтрах
Система автоматического управления ГТД совокупность устройств, автоматически обеспечивающих выполнение с требуемой точностью выбранных программ управления газотурбинным двигателем летательного аппарата на установившихся и переходных режимах его работы. С. А. у. ГТД выполняет следующие основные функции: 1) автоматическое управление пуском двигателя с выходом на режим малого газа при всех заданных условиях эксплуатации; 2) быстрый и безопасный для двигателя переход на другие режимы работы при управлении двигателем или при резком изменении внешних условий; 3) поддержание заданного режима работы двигателя или его изменение в соответствии с программами управления; 4) исключение выхода двигателя на опасные режимы работы, на которых недопустимо снижаются запасы прочности деталей или же нарушается устойчивость процессов в компрессоре, камере сгорания, форсажной камере или входном устройстве. При этом регулируются следующие параметры, характеризующие режимы работы двигателя: частота вращения ротора турбокомпрессора, температура газов,степень повышения давления в компрессоре, степень понижения давления в турбине, скольжение роторов турбокомпрессоров и др.
