Радиоволновые методы неразрушаюшего контроля

Радиоволновой неразрушающий контроль основан на регистрации изменения параметров электромагнитных колебаний СВЧ, взаимодействующих с объектом исследования. Диапазон длин волн, преимущественно используемый в радиоволновом контроле, ограничен 1 - 100 мм. Более освоены и обеспечены измерительной аппаратурой 3-см и 8-мм поддиапазоны. Радиоволновой контроль применяют для решения всех типовых задач неразрушающего контроля: толщинометрии, дефектоскопии, структуроскопии и интроскопии (контроля внутреннего строения). Используемая при этом аппаратура, как правило, построена на базе стандартных или модернизированных элементов СВЧ. Специальным элементом при решении конкретной задачи может быть источник или приемник излучения, а также приспособление для крепления и перемещения объекта. Среди других особенностей радиоволнового контроля по сравнению с оптическим и радиационным следует отметить использование импедансного метода для расчета параметров сигналов и соизмеримость длины волны излучения с размерами радиоволнового тракта «источник излучения — объект контроля— приемник излучения».  Излучения СВЧ относятся к области радиоволн, которые с момента своего открытия использовались для передачи информации. Применение волн СВЧ для целей НК потребовало создания теории их взаимодействия с объектом контроля. Вполне естественно, что в разработанной теории были учтены. Радиоволновые МНК основаны на регистрации  и анализе изменения параметров, которыми обладают взаимодействующие с объектом контроля электромагнитные волны радиодиапазона (их длина составляет от 0,01 до 1 м). Данные методы могут применяться для контроля объектов, изготовленных из материалов, не «заглушающих» радиоволны – диэлектриков (керамика), полупроводников, магнитодиэлектриков и тонкостенных объектов из металла.

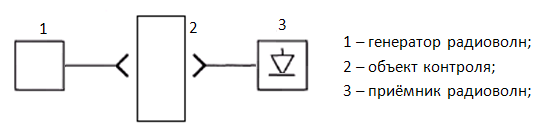

Рис.4 – Радиоволновой метод НМК (прохождения)

По характеру взаимодействия объекта с волной  различают радиоволновые методы прохождения, отражения и рассеивания; по первичному информативному параметру – фазовые, геометрические, амплитудно-фазовые и поляризационные МНК

Статистические методы контроля.

При крупносерийном и массовом производстве широкое распространение получили методы статистического контроля качества. Статистические методы признаются важным условием рентабельного управления качеством. Мето­ды, основанные на статистическом подходе, используются на всех этапах жизненного цикла изделий. Наиболее часто приме­няются следующие методы: гистограммы; временные ряды; диаграммы Парето; причинно-следственные диаграммы; контрольные листки; контрольные карты; диаграммы рассеяния. Эти методы получили название «7 инструментов контроля качества». Гистограммы используются при необходимости предста­вить распределение данных о параметрах изделий с помощью столбикового графика. Аналогом гистограммы в теории веро­ятностей и математической статистике служит функция плот­ности вероятности, которая показывает частоту появления то­го или иного события. С помощью гистограммы можно полу­чить информацию о категоризации измеряемых параметров изделия, оценить степень симметрии разброса данных относи­тельно среднего значения, подобрать аппроксимирующее тео­ретическое распределение. Временные ряды применяются для оценки изменения хода наблюдаемого события за определенный период. Такие ряды обладают большой наглядностью и очень просты при построе­нии и использовании. Точки наносятся на график в том поряд­ке, в котором они были получены. Построенная кривая в виде линейного графика иллюстрирует временной ход процесса и позволяет выявить существенные отклонения данного процес­са, к примеру, от среднего значения или границ допусков. Диаграммы Парето используются в ситуациях, когда требу­ется представить относительную важность всех проблем или ус­ловий с целью выбора отправной точки для решения пробле­мы. Диаграмма Парето представляет собой вертикальный столбиковый график, с помощью которого определяются рассмат­риваемые проблемы и порядок их решения. Построение таких диаграмм помогает привлечь внимание к действительно важ­ным проблемам. Причинно-следственные диаграммы применяются для иссле­дования и анализа всех возможных причин или условий. Такая диаграмма была разработана с целью представления соотношений между следствием, результатом и всеми возмож­ными причинами, влияющими на них. Контрольные карты представляют собой нанесенные на график временные ряды с указанными верхними и нижними границами.
