Возраст от 1 года до 3 лет
Этот период соответствует возрастным срокам начала окостенения эпифизов коротких трубчатых костей стопы и костей переднего отдела предплюсны. Сроки появления центров оссификации названных анатомических образований не имеют такой точной определенности, какой отличается начало оссификации костей запястья, и могут быть названы только приблизительно. Первым, в возрасте примерно 1 года, появляется ядро окостенения дистального эпифиза большеберцовой кости. Затем, с интервалом около года, появляется центр оссификации латеральной клиновидной кости, и через небольшой промежуток времени, приблизительно в возрасте 2 1/2 лет, начинают оссифицироваться медиальная и промежуточная клиновидные кости, эпифизы плюсневых костей и фаланг пальцев, латеральная лодыжка. Порядок появления центров оссификации медиальной и промежуточной клиновидных костей не имеет определенной закономерности. В большинстве случаев первой начинает окостеневать медиальная клиновидная кость, однако возможно и одновременное появление центров оссификации этих костей и более раннее начало окостенения промежуточной. Латеральная и промежуточная клиновидные кости имеют каждая только одно ядро окостенения, оссификация медиальной клиновидной кости может происходить из одного, двух и более центров. Окостенение ладьевидной кости начинается в возрасте 3—З 1/2 лет и происходит чаще из одного центра оссификации, хотя возможно наличие и множественных центров. Хрящевое строение к 3 годам сохраняют: около 1/3 объема эпифиза большеберцовой кости, включая медиальную лодыжку; около 1/2 объема латеральной лодыжки; краевые отделы таранной, пяточной (включая апофиз пяточного бугра) и кубовидной костей; большая часть костей переднего отдела предплюсны и эпифизов коротких трубчатых костей.
Рентгеноанатомическая картина. Голеностопный сустав на рентгенограмме в задней проекции (рис. 56, а). Изображение метафизов костей голени аналогично описанному в предыдущем разделе. Эпифиз большеберцовой кости имеет форму клина с основанием, обращенным в медиальную сторону.
Положение его относительно метафиза эксцентричное вследствие большей оссифицированности медиального отдела хрящевой модели. Латеральная лодыжка округлая, расположена ближе к латеральному краю метафиза. Верхняя поверхность блока таранной кости плоская с закругленными краями. Рентгеновская суставная щель голеностопного сустава широкая, клиновидной формы с основанием клина, обращенным латерально. В структуре метаэпифизов костей голени и блока таранной отчетливо прослеживаются системы продольных силовых линий.
Рис. 56. Рентгенограммы голеностопного сустава и стопы. Возрастной период 1—3 года (объяснение в тексте).
На рентгенограмме в боковой проекции (см. рис. 56, б) эпифиз большеберцовой кости имеет прямоугольную форму с выпуклым передним и задним контурами. Латеральная лодыжка, как и на задней рентгенограмме, округлой формы. Рентгеновская суставная щель голеностопного сустава широкая с меньшей высотой в средней части и наибольшей у переднего и заднего краев. Изображение таранной и пяточной костей такое же, как у детей предыдущего возрастного периода, за исключением отчетливой функциональной оформленности архитектоники костной структуры.
Стопа. Н а рентгенограмме в подошвенной проекции изображение стопы зависит от состояния оссифицированности костей переднего отдела предплюсны и эпифизов коротких трубчатых костей. У детей в возрасте около 2 лет, кроме тел коротких трубчатых костей, кубовидной и передних отделов пяточной и таранной, выявляются также ядра окостенения латеральной клиновидной кости, дистального эпифиза I плюсневой и проксимальных фаланг пальцев (см. рис. 56, в). В несколько более старшем возрасте (около 2 1/2 лет) на рентгенограммах обычно видны ядра окостенения всех трех клиновидных костей. Форма латеральной клиновидной кости и кубовидной к этому времени приобретает сходство с анатомической, промежуточная и медиальная клиновидная кости круглые (см. рис. 56, г). У детей 3—З 1/2 лет рентгеноанатомическая картина отличается значительной полиморфностью. Возможные ее варианты представлены на рис. 57. На первой рентгенограмме ребенка 3 лет (см. рис. 57, а) размеры и форма кубовидной и латеральной клиновидной костей близки к анатомическим. Видны ядра окостенения медиальной и промежуточной клиновидных костей и точка окостенения ладьевидной. Окостенение медиальной клиновидной кости происходит из двух неравномерных по величине ядер. Данное состояние оссификации костей переднего отдела предплюсны для названного возраста является наиболее закономерным. На второй рентгенограмме ребенка того же возраста (см. рис. 57, б) изображения кубовидной и латеральной клиновидной костей примерно такие же, как и на рис. 57, а. Значительные размеры имеет и медиальная клиновидная кость, формирующаяся из одного ядра окостенения.
Рис. 57. Варианты оссифицированности костей переднего отдела предплюсны в возрастной период 1—3 года
(объяснение в тексте).
Вместе с тем у этого ребенка еще не появился центр оссификации промежуточной клиновидной кости и эпифизов плюсневых костей, кроме I. На последней рентгенограмме (см. рис. 57, в) ребенка также 3 лет видны ядра окостенения всех костей переднего отдела предплюсны, головок II—IV плюсневых и дистального эпифиза II и I плюсневых костей. Особенность рентгеноанатомической картины представляют непропорционально маленькие размеры промежуточной клиновидной кости в сравнении с размерами оссифицированной части ладьевидной кости.

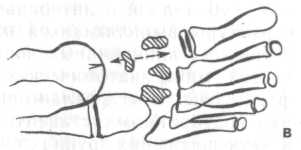

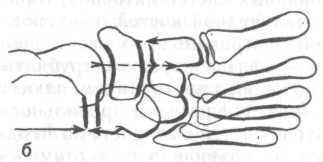

Рис. 58. Множественные точки окостенения ладьевидной и медиальной клиновидной костей стопы (а); схема показателей анатомических соотношений в суставах переднего отдела предплюсны взрослого (б) и ребенка З 1/2 лет (в).
На рентгенограмме в боковой проекции у детей 3 лет прослеживаются все кости предплюсны. Рис. 58, а иллюстрирует рентгеноанатомическую картину при варианте окостенения медиальной клиновидной и ладьевидной костей из нескольких центров оссификации. Ладьевидная кость представлена одним большим ядром окостенения и тремя маленькими, расположенными у тыльной поверхности хрящевой модели кости. У основания I плюсневой кости видны четыре отдельных, частично наслаивающихся друг на друга ядра окостенения медиальной клиновидной кости, окруженные четкими замыкающими пластинками.
Рентгенологические показатели анатомического строения голеностопного сустава и стопы, доступные для анализа. Голеностопный сустав. Возможна оценка следующих показателей: форма, размеры, контуры и структура блока таранной кости; анатомические соотношения в суставе во фронтальной и сагиттальной плоскостях (критерии правильности соотношений в суставе такие же, как и у детей предыдущей возрастной группы). Мы хотим обратить внимание на то, что форма рентгеновской суставной щели в качестве показателя анатомических соотношений в голеностопном суставе во фронтальной плоскости использована быть не может, так как из-за возрастного своеобразия формы окостеневшей части эпифиза большеберцовой кости она имеет и в норме клиновидную форму.
Подлежит оценке также состояние метаэпифизарных ростковых зон костей голени.
Стопа. Рентгенологические показатели ее анатомического строения, доступные для анализа, различны для разного состояния оссифицированности костей переднего отдела предплюсны. До появления точки окостенения ладьевидной кости возможна оценка пространственного положения пяточной и таранной костей, величины продольного свода стопы. Нормативные значения характеризующих эти показатели углов идентичны тем, которые были приведены при описании нормальной рентгеноанатомии детей предыдущей возрастной группы. Кроме того, возможна оценка формы, контуров и структуры оссифицированных частей пяточной, таранной, кубовидной и латеральной клиновидной костей, контуров и структуры выявляющихся на рентгенограмме ядер окостенения остальных клиновидных костей и эпифизов коротких трубчатых костей стопы; анатомических соотношений в подтаранном, плюсне-фаланговых и межфаланговых суставах. Критерии правильности их в подтаранном суставе те же, что и у детей в возрасте до 1 года, в двух последних группах суставов на правильность анатомических соотношений указывает расположение на одном уровне центров оссифицированных частей сочленяющихся эпифизов.
После появления точки окостенения ладьевидной кости, кроме перечисленного выше, становится возможной также оценка анатомических соотношений в таранно-ладьевидном суставе во фронтальной и сагиттальной плоскостях и в суставе Лисфранка во фронтальной плоскости. Критерием их правильности в первом суставе является расположение на рентгенограммах в обоих проекциях центра оссификации (или ядра окостенения) ладьевидной кости на уровне центра ладьевидной поверхности головки таранной. Критерием правильности анатомических соотношений в ладьевидно-клиновидном суставе служит расположение на рентгенограмме в подошвенной проекции центра оссификации ладьевидной кости (или центра оссифицированной ее части) на уровне промежутка между костными частями медиальной и промежуточной клиновидных костей (см. рис. 58, в).
Невозможна оценка в этот возрастной период истинных размеров и контуров дистальных эпифизов костей голени и коротких трубчатых костей стопы, а также костей переднего отдела предплюсны.
Показателем соответствия локального костного возраста паспортному возрасту ребенка у детей 2 лет является наличие ядра окостенения латеральной клиновидной кости, у детей 3—3 1/2 лет — наличие центра оссификации ладьевидной кости.
Дифференциальная диагностика рентгеноанатомической нормы и симптомов патологических состояний. Специального внимания заслуживает окостенение медиальной клиновидной и ладьевидной костей из нескольких центров оссификации, особенно в том случае, когда на рентгенограмме прослеживается одно крупное ядро окостенения, у контура которого располагается как бы несколько мелких фрагментов (см. рис. 58, а). При наличии соответствующего анамнеза эти особенности изображения могут быть приняты за перелом кости. Показателем рентгеноанатомической нормы изображения названных костей является наличие замыкающих пластинок, окружающих не только крупное ядро окостенения, но и мелкие «фрагменты».
