Снятие и установка рулевого механизма на автомобиле ваз 2105

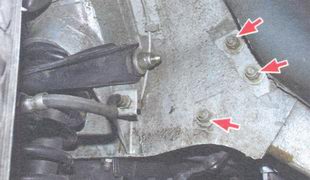

Рулевой механизм снимают с автомобиля ваз 2106 для ремонта (рекомендуется ремонтировать рулевой механизм в специализированной автомастерской) или замены.  Для снятия рулевого механизма с автомобиля ваз 2106 вам потребуются: ключи «на 13» (два), «на 22», пассатижи, съемник пальцев шаровых шарниров.  Рулевой механизм расположен в левой задней части подкапотного пространства, внизу под главным тормозным цилиндром и закреплен на левом лонжероне кузова тремя болтами, вставленными через лонжерон с внутренней стороны автомобиля.  Снаружи болты закреплены гайками с шайбами.  1. Снимите вал рулевого управления (см. «Замена вала рулевого управления»).  2. Отсоедините среднюю и левую боковую рулевые тяги от сошки рулевого механизма(см. «Замена рулевых тяг») и отведите тяги в сторону.

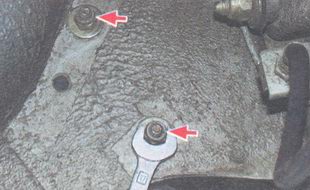

3. Удерживая болты крепления рулевого механизма к лонжерону от проворачивания, отверните гайки их крепления, снимите шайбы.  4. Придерживая рулевой механизм, снимите болты, оставив рулевой механизм на лонжероне.  5. Снимите рулевой механизм вверх в подкапотное пространство

ПРИМЕЧАНИЕ Между картером рулевого механизма и лонжероном на болтах могут быть установлены регулировочные прокладки, обеспечивающие соосность вала рулевого управления и вала червяка. Отметьте их количество и расположение, чтобы установить на прежнее место.  6. Установите на автомобиль ваз 2106 новый рулевой механизм и рулевой вал в порядке, обратном снятию. Не затягивайте окончательно болты крепления картера рулевого механизма к лонжерону, болты крепления кронштейна рулевого вала к кузову и гайки крепления компенсатора.  7. Поверните два-три раза рулевое колесо вправо и влево. При этом вал и механизм принимают правильное положение (самоустанавливаются).  8. Затяните окончательно болты крепления картера рулевого механизма к лонжерону, болты крепления кронштейна рулевого вала к кузову и гайки крепления компенсатора кронштейна рулевого вала.  9. Установите снятые детали в порядке, обратном снятию. Проверьте наличие масла в рулевом механизме

Снятие и установка маятникового рычага на автомобиле ваз 2105

Маятниковый рычаг снимают с автомобиля ваз 2106 для ремонта (замены втулок) или замены при повреждении.  Для снятия с автомобиля ваз 2106 маятникового рычага вам потребуются два ключа «на 17»

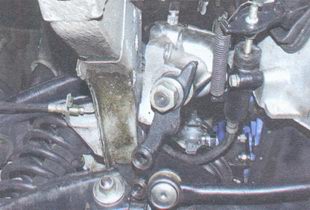

Маятниковый рычаг установлен в нижнем правом углу подкапотного пространства на правом лонжероне и прикреплен к нему двумя болтами (вид снизу).

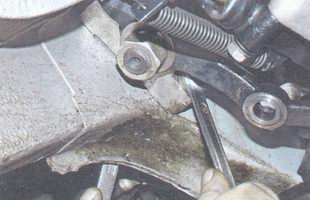

1. Отсоедините от маятникового рычага пальцы шаровых шарниров правой и средней рулевых тяг (см. «Замена рулевых тяг»).  2. Отверните две гайки крепления корпуса маятникового рычага к лонжерону, придерживая головки болтов; снимите шайбы.  3. Выньте два болта крепления корпуса и снимите маятниковый рычаг с автомобиля.  4. Установите на автомобиль ваз 2106 новый маятниковый рычаг в порядке, обратном снятию.

ПРИМЕЧАНИЕ Перед установкой нового маятникового рычага убедитесь в правильности его сборки. Маятниковый рычаг в горизонтальном положении не должен поворачиваться в корпусе под действием собственного веса.

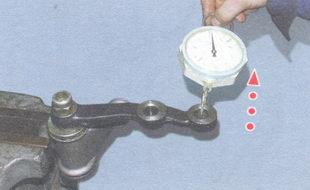

Маятниковый рычаг должен проворачиваться под действием силы 9,8-19,6 Н (1-2 кгс), приложенной к оси шарового шарнира правой рулевой тяги.
