Міністерство освіти і науки України
Національний універститет кораблебудування ім. Макарова
Реферат на тему:
«Суда на подводных крыльях»
Перевірив викладач: Зайцев Д.В.
«____» ________________ 2013р. (дата)
_______________________ (особистий підпис викладача) |
Виконав студент: групи 4111 Кошлак С.С.
«____» ________________ 2013р. (дата)
_______________________ (особистий підпис студента) |
Черкаси 2013р.
Оглавление
|
ст. |
1. Воздушная подушка …………………………………………………… |
3 |
2.Амфибийные суда на воздушной подушке (АСВП) …………………. |
5 |
3. «Зубр»самое большое судно на воздушной подушке в мире ………. |
6 |
4. Возникновение концепции «судно на воздушной подушке» ………. |
7 |
5. Дальнейшее развитие концепции «судно на воздушной подушке» с Советском Союзе ………………………………………………………… |
10 |
6. Амфибийно-десантный корабль на воздушной подушке типа «Зубр» |
11 |
7. Заключение ……………………………………………………………… |
15 |
8. Литература …………………………………………………………….. |
17 |
1 Воздушная подушка
Воздушная подушка — это слой сжатого воздуха, создаваемый под корпусом судна или его несущими поверхностями с помощью специальных вентиляторов или скоростным напором набегающего воздушного потока и поддерживающий корпус судна над поверхностью воды или земли.
Суда, у которых воздушная подушка во всех режимах движения создается вентиляторами, называются судами на статической воздушной подушке (собственно суда на воздушной подушке). Суда, у которых воздушная подушка в основном режиме движения у поверхности воды или земли создается скоростным напором набегающего потока, называются судами на динамической воздушной подушке (экранопланы).
Все суда и аппараты на статической воздушной подушке (СВП) подразделяются на СВП с полным отрывом от воды в основном режиме движения (СВП амфибийного типа), которые могут двигаться как над водой, так и над ровной поверхностью (земля, лед), и на СВП с неполным отрывом от воды (СВП скегового типа), которые могут двигаться только по воде (рисунок. 1.1).
|

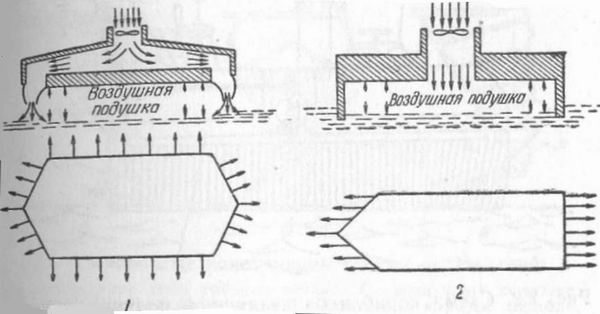

Рис. 1.1 – Схема кораблей на воздушной подушке: 1 - с полным отрывом от воды; 2 — с неполным отрывом от воды |
Эти суда движутся еще не так высоко, чтобы их можно было отнести к авиации, и в то же время не настолько погружены в воду, чтобы назвать их судами. Однако вопрос «судно или самолет?» еще не исчерпывает их сущности, поскольку универсальные амфибийные суда могут передвигаться и над сушей. Уже построенные и находящиеся в эксплуатации суда на воздушной подушке могут парить и над взволнованной поверхностью моря при высоте волн до 3—4 м, и над оврагами или канавами глубиной до 2 м, и над кустарником высотой до 2 м. К тому же они могут двигаться и по болоту, паря над трясиной. Суда на воздушной подушке могут выходить прямо из воды на необорудованный пологий (с уклоном до 30°) берег. На земном шаре имеются обширные области, не доступные ни для какого из давно известных транспортных средств. Суда на воздушной подушке могут пересекать мелководье, болота, ледовые поля, песчаные и снежные пустыни, причем, в отличие от самолета или вертолета, они могут остановиться в любом пункте этих неосвоенных местностей. К несчастью, в таких местах почти не ощущается потребности в транспорте, если не считать исследовательских работ и специальных заданий.
|
Рисунок 1.2. – Судно на воздушной подушке типа «Навиплан 500» |
Это наибольшее в мире судно на воздушной подушке работает в качестве парома в проливе Ла-Манш и перевозит 400 пассажиров и 45 легковых автомобилей одновременно.
