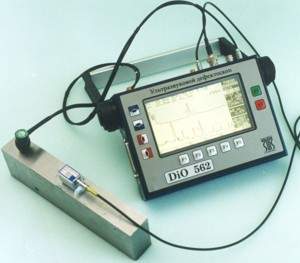

7 Ультразвуковой дефектоскоп общего назначения dio-562

Ультразвуковой дефектоскоп общего назначения DIO-562 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материала в изделиях из металлов и пластиков, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов.

Цифровая обработка сигналов, большой объем памяти, возможность интегрирования в прибор различных методик контроля через интерактивную «СПРАВКУ», оптимизация управления прибором с помощью программирования «горячих клавиш», получение протоколов с А или В изображением или с картой TOFD, запись голосовых комментариев к протоколам контроля, архивы DAС и АРД кривых для любых 100 ПЭП, АСД или ВРЧ по DAС и АРД кривым, три независимых строба, возможность работы с любыми ПЭП в диапазоне частот 0,5÷15,0 Мгц, автоматическая регулировка усиления по опорному сигналу, одноканальное и двухканальное исполнение.

Технические характеристики:

Максимальная глубина контроля эхо методом (сталь, продольная волна), мм, не менее.................................................................................................................7500

Рабочий диапазон частот, МГц, не менее..............................................0,5 ÷ 15

Диапазон регулировки общего усиления, дБ...........................................0 ÷ 80

Диапазон регулировки усиления в стробе 3, дБ..........................................± 23

Шаг регулировки усиления, дБ..................................................0,1; 0,5; 1,0; 6,0

Диапазон регулировки компенсированной отсечки, %...........................0 ÷ 90

Диапазон скоростей ультразвука контролируемых материалов, м/с, не менее.................................................................................................................1000 ÷ 9000

Диапазон регулировки задержки нуля, мкс..............................................0 ÷ 50

Автоматическое измерение координат отражателя в диапазоне контроля, мм, не менее........................................................................................................0,5 ÷ 7500

Длительность развертки (три диапазона), мс................................0,07; 0,6; 3,7

Время непрерывной работы от аккумулятора, час, не менее..........................5

Диапазон рабочих температур, °С.......................................................-10 ... +50

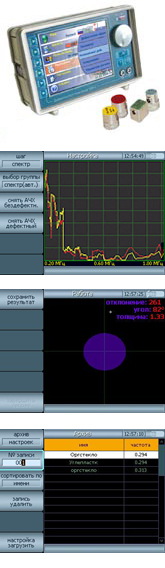

8 Резонансный дефектоскоп

С пециализированная программа "Резонансный дефектоскоп" предназначена для контроля изделий на предмет выявления расслоений в композитах и непроклеев в изделиях, склееных из металлических материалов. Программа работает в частотном диапазоне 0,2...1,0 МГц.

Существует возможность автоматической и ручной настройки прибора. Выполненные настройки сохраняются в архив прибора, что позволяет почти мгновенно приступить к работе.

Основные области применения: авиация, судостроение, оборонная промышленность.

Функциональные возможности:

Частотный диапазон 0,2...1,0 МГц

Автоматическая настройка по АЧХ для дефектного и бездефектного участка

Ручная корректировка настройки

Бездефектная зона, имеющая форму эллипса

Настройка чувствительности в широком диапазоне

Наличие архива

Быстрая установка рабочего режима
