4.2 Определение количества свай и размещение их в ростверке
Необходимое количество свай в грунте определяется по формуле
(28)
Определим расчетное расстояние между осями свай на 1 п.м. стены:
Принимаем однорядную систему расположения свай.
Определяем размеры ростверка в плане:
-расстояние от края ростверка до боковой грани сваи
(29)
-ширина ростверка :
(30) где ср - расстояние между рядами свай;
- расстояние от
края ростверка до боковой грани свай;
- число рядов.
Тогда b=0,3+2·0,11=0,52м
Принимаем ширину ростверка b=0,6 м и высоту h=0,6 м, ap=2,3м.

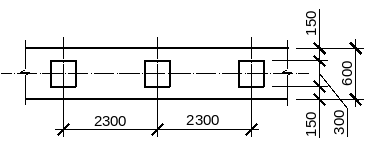

Рисунок
8 - Схема конструирования ростверка.
Определяем фактическую нагрузку, приходящуюся на одну сваю, которая должна быть меньше допустимой:
(31)
Условие выполняется, фундамент запроектирован правильно.
4.3 Проверка прочности основания куста свай.
Удовлетворение условия (19), для каждой сваи не означает, что основание свай будет работать надежно. С цель проверки прочности основания свайный фундамент рассматривают как условный массивный фундамент.
Для центрально-загруженного фундамента:
(32)
aусл, bусл - соответственно длина и ширина подошвы условного фундамента,
(33)
Rусл - расчётное сопротивление грунта в плоскости подошвы условного фундамента, кПа.
Если условия (20) не выполняются, то необходимо либо увеличить количество свай, либо изменить расстояние между сваями, либо изменить размеры свай, или же увеличить глубину погружения свай.
Определяем ширину условного фундамента:
(34)
(35)
Объем условного фундамента AБВГ:
(36)
Объем ростверка и части подвала:
Объем свай:
Объем грунта в пределах условного фундамента:
(37)
Вес грунта в объеме условного фундамента:
(38)
где
-средний удельный вес грунтов, лежащих
выше уровня подошвы:
Вес свай, ростверка и ФБС блоков:
(39)
Вертикальная составляющая нормальных сил в уровне нижних концов свай:
(40)
Расчетное давление на грунт основания условного свайного фундамента в уровне его подошвы, при котором еще возможен расчет оснований по II группе предельных состояний:
(41)
Рисунок
9-К расчёту условного свайного фундамента.
(42)
˂1,2R=755,99кПа
˃0
Pсв=441,54кПа˂R=755,99кПа
Все условия выполняются.
.
